MCZ Stub - Manuel (Page 25)

1x
4x
A
B
C
20X
1X
1X
1X
2X
13X 4X
L M
D
E
F G
H I
1X
1X
1X
N
23

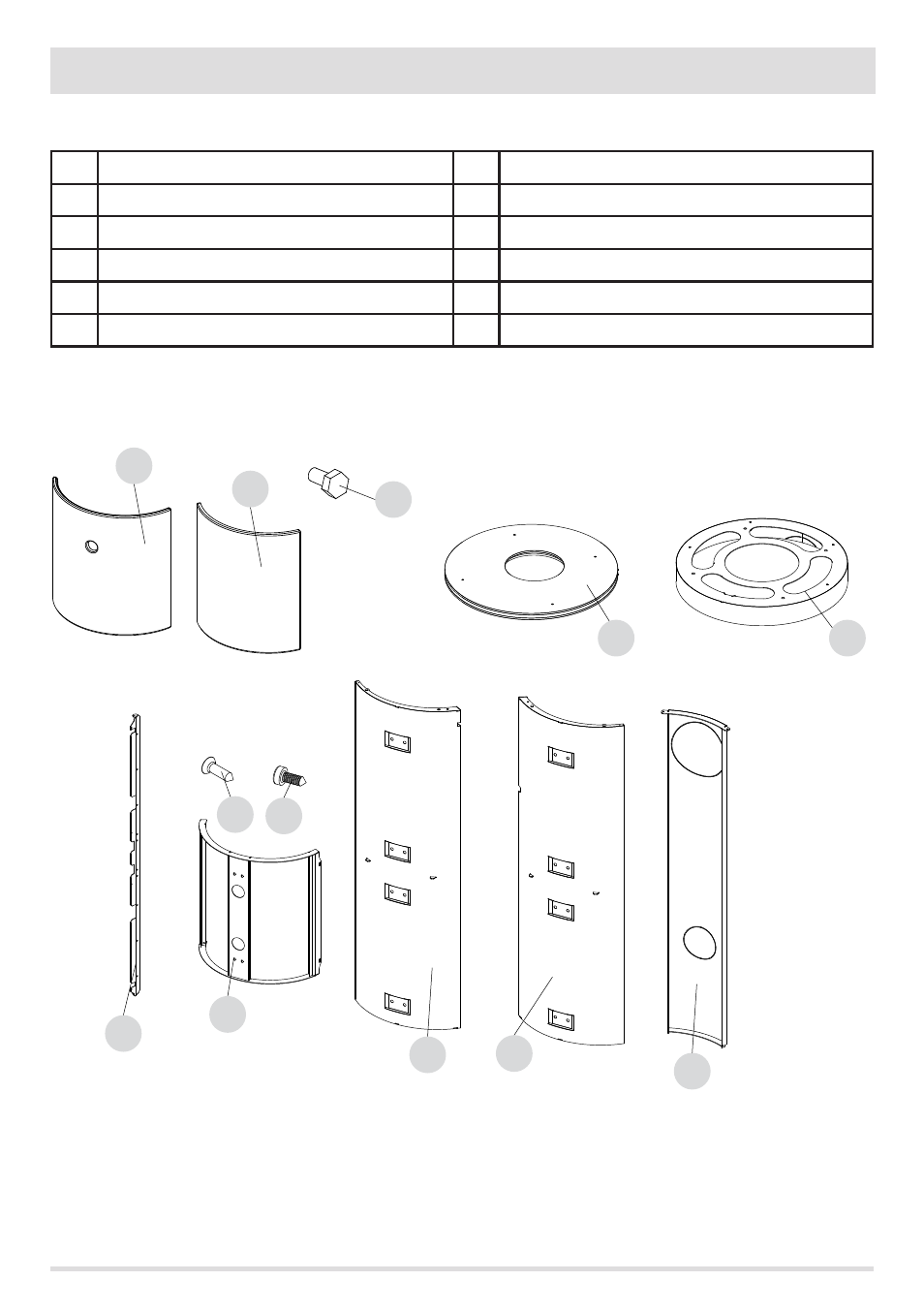

5-COMPOSITION DES KITS CÉRAMIQUE
STUB VERSION AVEC AIR COMBURANT ARRIÈRE ET/OU SORTIE FUMÉES ARRIÈRE
A CÉRAMIQUE INFÉRIEURE G CHÂSSIS POUR CÉRAMIQUE LATÉRALE B GAUCHE
B CÉRAMIQUE LATÉRALE H VIS
C VIS DE SERRAGE CÉRAMIQUE/CHÂSSIS EN FER I VIS
D MONTANT L COUVERCLE
E CHÂSSIS POUR CÉRAMIQUE INFÉRIEURE A M SUPPORT COUVERCLE
F CHÂSSIS POUR CÉRAMIQUE LATÉRALE B DROITE N PANNEAU ARRIÈRE
Service Technique - Droits réservés - Reproduction interdite
