2.3. RACCORDEMENT AU TUBE D'ENTRÉE D'AIR
COMBURANT
La sortie d'air comburant ne doit pas être nécessairement raccordée à
l'extérieur. En revanche, pour utiliser la technologie Oyster, il est
nécessaire de raccorder l'entrée d'air comburant avec l'extérieur de
l'habitation.
Il est nécessaire de toujours utiliser des tuyaux et
des raccords ayant des joints appropriés pour
garantir l'étanchéité.
Les produits construits avec une technologie Oyster, grâce à une
structure parfaitement étanche, ne consomment pas l'oxygène de la
pièce en prenant tout l'air de l'environnement extérieur et ils peuvent
donc être placés à l'intérieur de toutes les maisons bien isolées et à
l'intérieur des maisons passives.
Pour satisfaire ces exigences, le tube de raccordement d'un diamètre de
80 mm pour l'entrée de l'air comburant doit être raccordé à l'extérieur
du bâtiment.
La prise d'air doit également :

être protégée par une grille, un grillage métallique anti-insectes
ou une protection appropriée à condition qu'elle ne réduise pas la
section minimum.
 être positionnée de manière à éviter qu'elle puisse être obstruée
 la longueur maximum admise pour la canalisation est de 6 m
avec 2 coudes à 90°
Il est nécessaire de raccorder le poêle à la prise d'air
extérieure avec des tubes et des raccords
garantissant l'étanchéité pour respecter les
exigences du poêle étanche (technologie OYSTER).
2.4. PRISE D'AIR EXTÉRIEURE
Il est indispensable que la pièce où est installé le poêle puisse recevoir
au moins autant d'air que celui nécessaire pour la combustion normale
de l'appareil (sauf en cas d'installation avec technologie Oyster). Cela
peut être effectué à l'aide d'ouvertures permanentes effectuées sur les
murs de la pièce à ventiler donnant vers l'extérieur ou des pièces
aérées selon UNI 10683 REV.
À ce titre, réaliser une ouverture de transit avec une section libre
minimum de 150 cm² sur le mur extérieur situé à proximité du poêle.
(diamètre de l'ouverture 15 cm ou rectangle de 10 x 15 cm), protégée
par une grille à l'intérieur et à l'extérieur.
La prise d'air doit également :

communiquer directement avec la pièce d'installation
 être protégée par une grille, un grillage métallique anti-insectes
ou une protection appropriée à condition qu'elle ne réduise pas la
section minimum.
 être positionnée de manière à éviter qu'elle puisse être obstruée

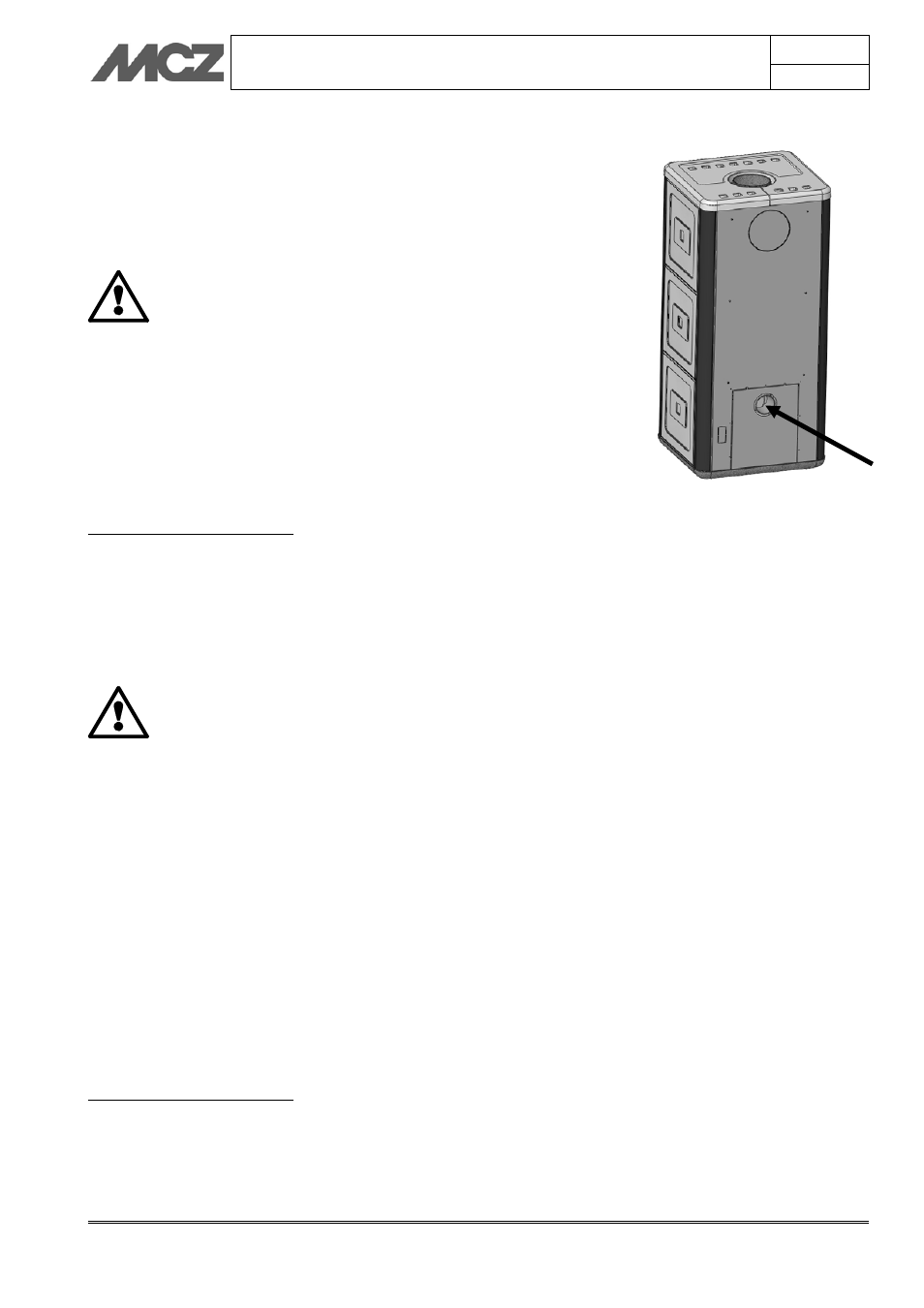

Vue arrière du poêle Chari :
1) Entrée d'air comburant
