Chapitre 2
MANUEL D'INSTALLATION ET D'UTILISATION
page
13
Notions pour l’installation selon UNI 10683 Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

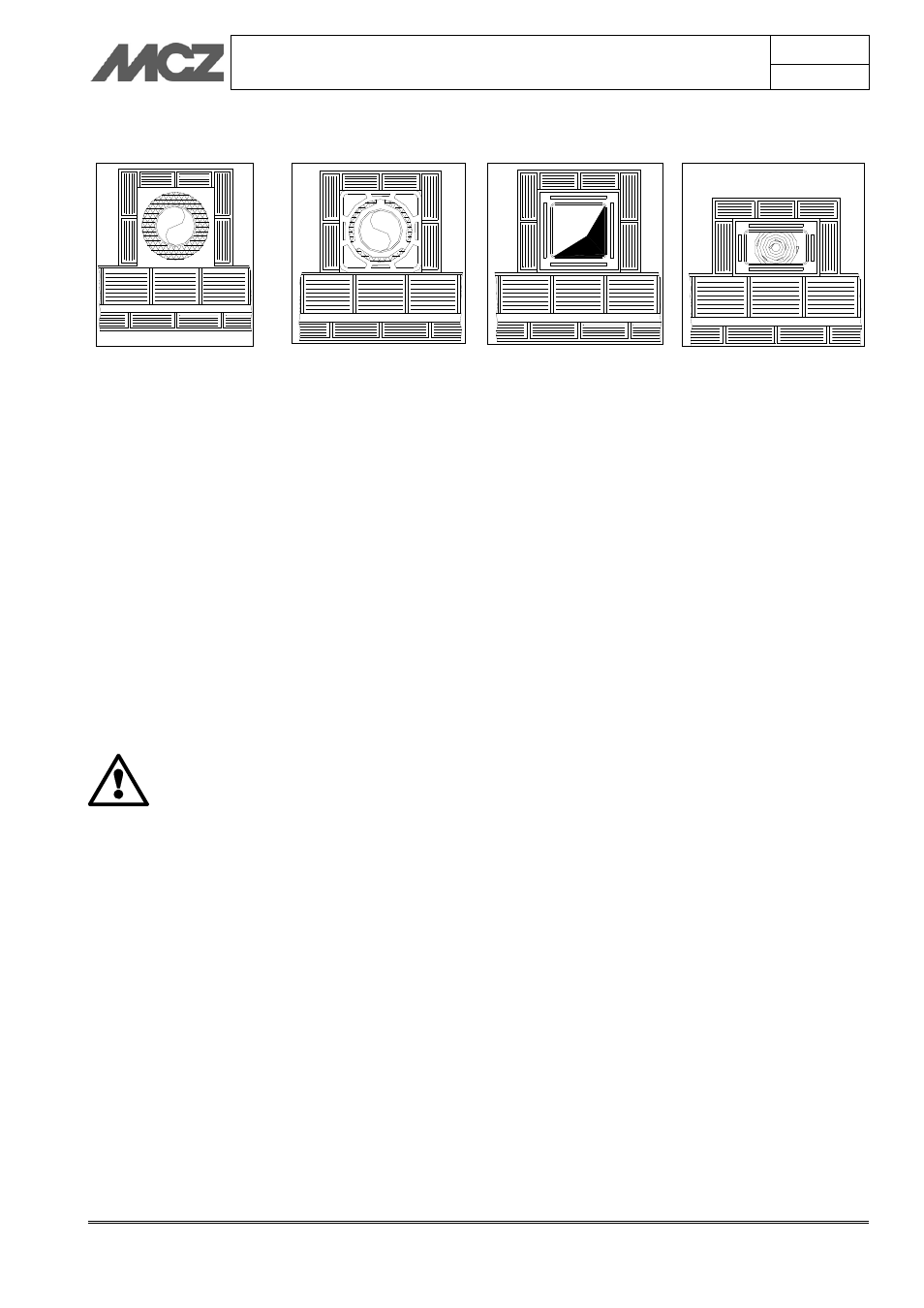

2.8.1. Exemples de conduits de fumée
Conduit de fumée en acier
AISI 316 avec double chambre
isolée avec fibre de céramique ou
équivalent, résistant à 400 °C.
EXCELLENT
Conduit de fumée en brique
réfractaire avec double chambre
isolée et chemise extérieure en
conglomérat de ciment allégé
avec matériau alvéolaire de type
argile. CORRECT
Conduit de fumée traditionnel en
argile de section carrée avec
inserts vides isolants.
MÉDIOCRE
Éviter les conduits de fumée
ayant une section intérieure
rectangulaire où le côté le plus
long est le double du côté le plus
court (par ex. 20x40 ou 15x30).
MAUVAIS
Pour les conduits de fumée à section carrée ou rectangulaire, les arêtes
intérieures doivent être arrondies avec un rayon minimum de 20 mm. Pour
la section rectangulaire, le rapport entre les dimensions intérieures doit
être ≤1,5.
Les sections/longueurs du conduit de fumée indiquées dans le tableau
des données techniques sont des indications pour une installation
correcte. Les éventuelles configuration alternatives doivent être
correctement dimensionnées selon la norme EN13384-1.
Il est conseillé d'équiper le conduit de fumée d'une chambre de collecte de
matériaux solides, située sous l'embouchure du canal de fumée, afin de
pouvoir être facilement ouverte et inspectée par un volet étanche à l'air.
IMPORTANT !
En cas de doute sur les prestations du conduit de
fumée ou si ses dimensions sont différentes de celles
qui sont recommandées, il est vivement conseillé de
faire effectuer une visite préalable et des mesures
instrumentales des prestations du conduit de fumée
(mesure avec micromanomètre) de la part d'un
installateur agréé MCZ.
MCZ S.p.A. décline toute responsabilité concernant le
mauvais fonctionnement du poêle si cela peut être
reconduit à l'utilisation d'un conduit de fumée mal
dimensionné et installé d'une manière qui ne satisfait
pas les exigences indiquées.
