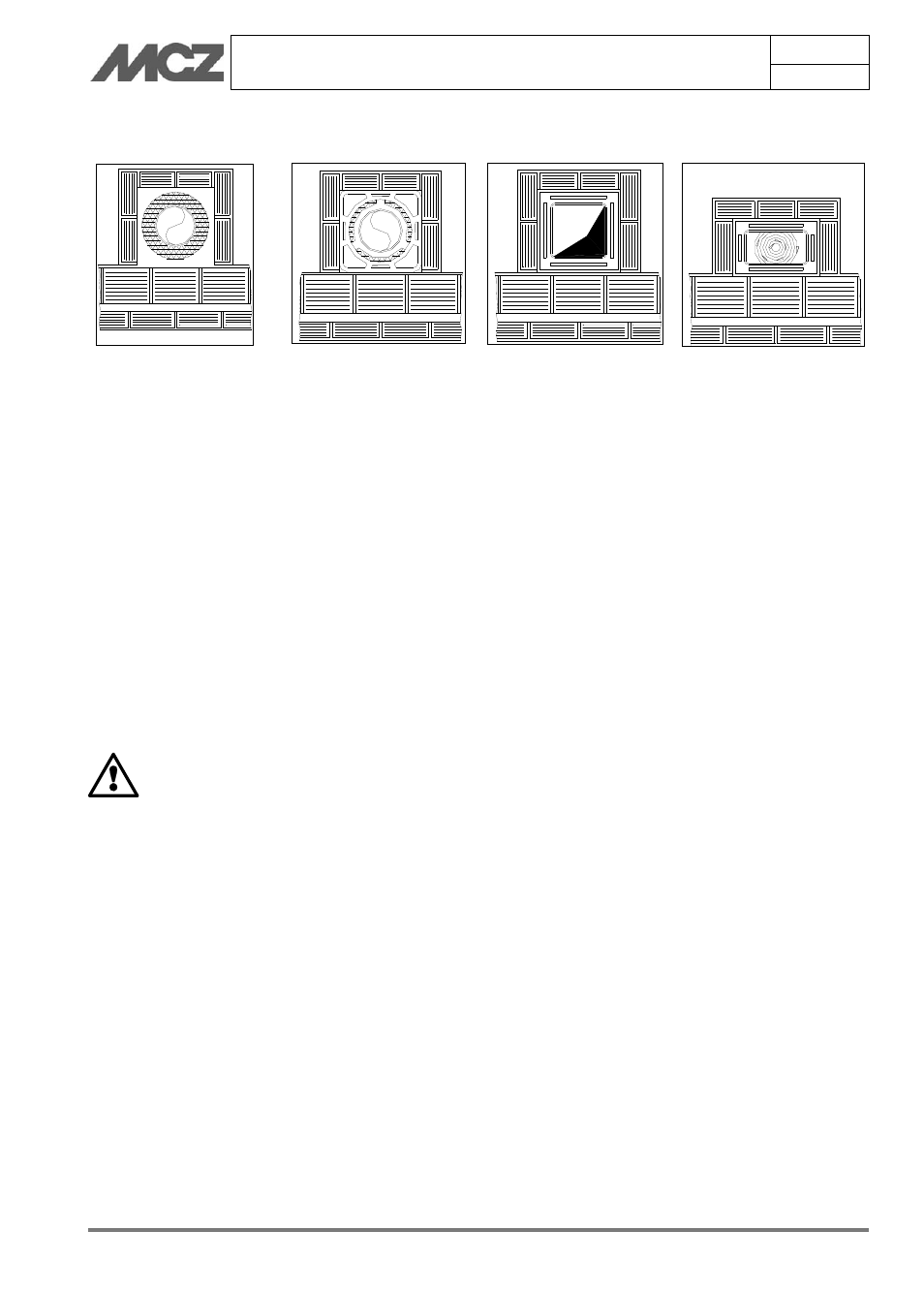

2.5.1. Exemples de conduit de fumée
Conduit de fumée en acier inox
AISI 316 doté d'une double
chambre isolée avec de la fibre de
céramique ou équivalent résistant
à 400°C.
PARFAITE
Conduit de fumée en matériau
réfractaire avec double chambre
isolée et chemise extérieure en
béton allégé avec un matériau
alvéolaire de type argile.
BONNE
Conduit de fumée traditionnel
en argile à section carrée avec
des parties vides isolantes.
MÉDIOCRE
Eviter les conduits de fumée avec
une section intérieure
rectangulaire dont la longueur est
le double de la largeur comme,
par exemple, 20x40 ou 15x30.
INSUFFISANT
Pour les conduits de fumée à section carrée ou rectangulaire les côtés
intérieurs doivent être arrondis avec un rayon non inférieur à 20mm.
Pour la section rectangulaire le rapport entre dimensions intérieures
doit être de ≤1,5.
Les sections/longueurs du conduit de fumée indiquées dans le tableau
des données techniques sont des indications pour une installation
correcte. Les éventuelles configuration alternatives doivent être
correctement dimensionnées selon la norme EN13384-1.
Il est conseillé d'équiper le conduit de fumé d'une chambre de dépôt
des matériaux solides avec porte hermétique, à installer juste au-
dessous du canal de fumée de manière à pouvoir facilement y accéder.
IMPORTANT !
Au cas où vous auriez des doutes en ce qui concerne
les performances de votre conduit de fumée et où les
dimensions de celui-ci seraient différentes de celles
recommandées, il est vivement conseillé de faire
effectuer par un technicien agréé MCZ, une
inspection des lieux et une mesure instrumentale des
performances du conduit de fumée (mesure avec
micromanomètre)
MCZ s.p.a. décline toute responsabilité en cas de
mauvais fonctionnement du poêle imputable à un
conduit de fumée mal dimensionné et ne répondant
pas aux exigences requises dans le tableau
technique.
