NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
21
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

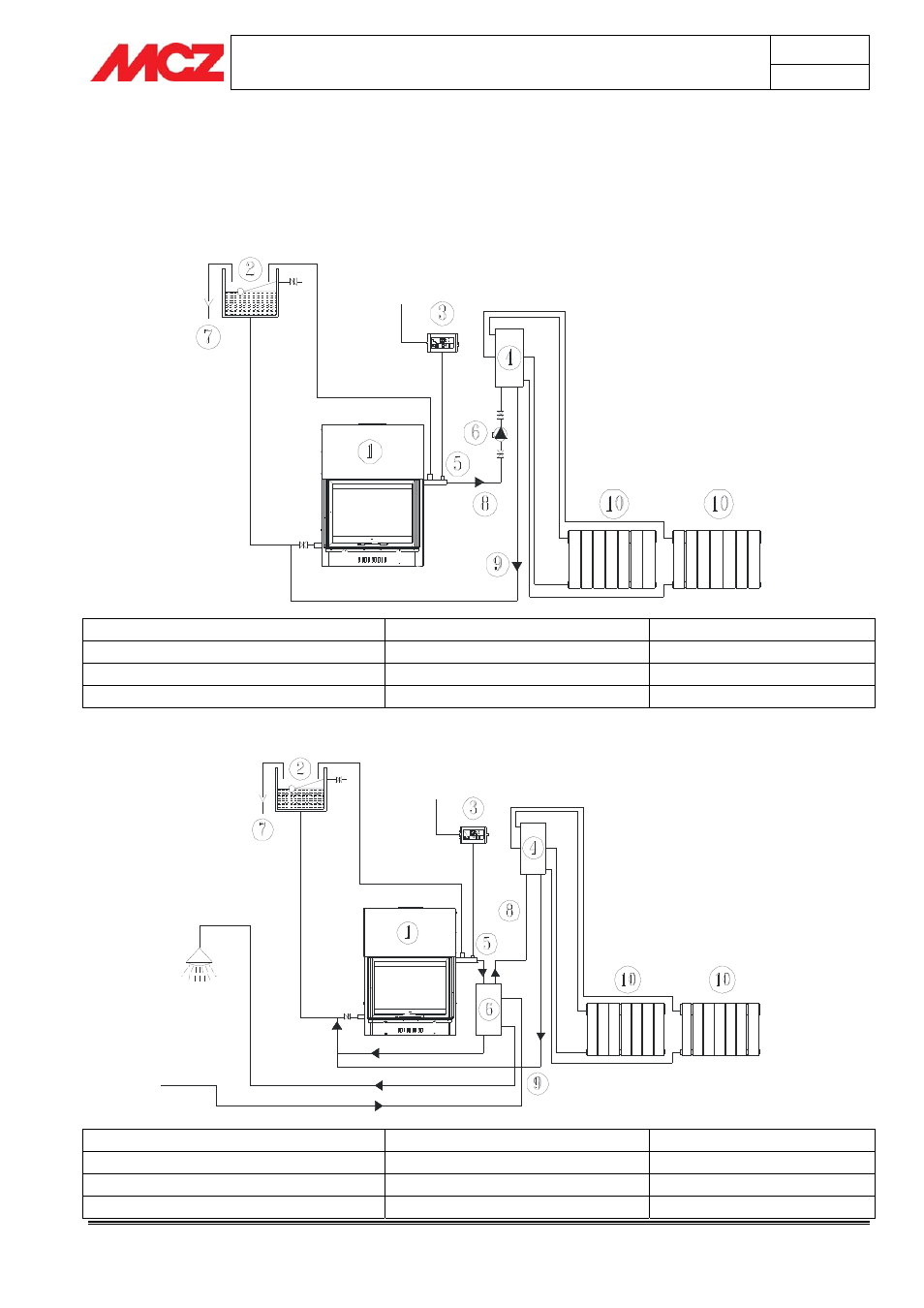

4.7. SCHÉMAS EXPLICATIFS D’INSTALLATION HYDRAULIQUE
REMARQUE : Les schémas à suivre sont uniquement à titre indicatif et non réels. Pour un correct
raccordement, suivre toujours les notes et les dispositions du plombier installateur.
4.7.1. Schéma d'installation du chauffage
1-Foyer fermé Hydrosystem
5-Sonde température
9-Circuit de retour Ø 1” min.
2-Vase d'expansion ouvert avec flotteur 6-Circulateur
10-Radiateur
3-Cadre électrique de commande
7-Vidage trop-plein
4-Collecteur 8-Circuit
de
refoulement Ø 1” min.
4.7.2. Schéma d'installation du chauffage avec kit d'eau sanitaire
1-Foyer fermé Hydrosystem
5-Sonde température
9-Circuit de retour Ø 1” min.
2-Vase d'expansion ouvert avec flotteur
6-Kit eau sanitaire
10-Radiateur
3-Cadre électrique de commande
7-Vidage trop-plein
4-Collecteur 8-Circuit
de
refoulement Ø 1” min.
