4.6.1. Thermorégulateur (en Option MCZ)
Le thermorégulateur sert à :
 Relever, mesurer et visualiser la température de la chaudière.
 Commander les dispositifs de contrôle présents dans
l'installation.
 Signaler moyennant signal sonore et lumineux lorsque la
chaudière dépasse la température de sécurité.
4.6.2. Branchement électrique de la centrale (en Option MCZ)
Le thermorégulateur est composé de :
 Centrale à encastrer
 Boîtier fruit.
 Sonde thermique et niche
Afin d'obtenir un bon fonctionnement et d'éviter tout dommage aux
parties électriques/électroniques :
 Installer le dispositif dans un lieu sec et loin de sources de
chaleur.
 Positionner la SONDE de manière à relever correctement la
température de la chaudière, en évitant le contact direct
ou indirect avec la flamme.
 Installer le boîtier-logement sans le corps de la centrale.
L’installation et les branchements électriques doivent
être effectués par un personnel électricien qualifié et
adéquatement équipé.
Le branchement au réseau d'alimentation doit être
effectué uniquement après avoir branché les fils sur
le bornier.

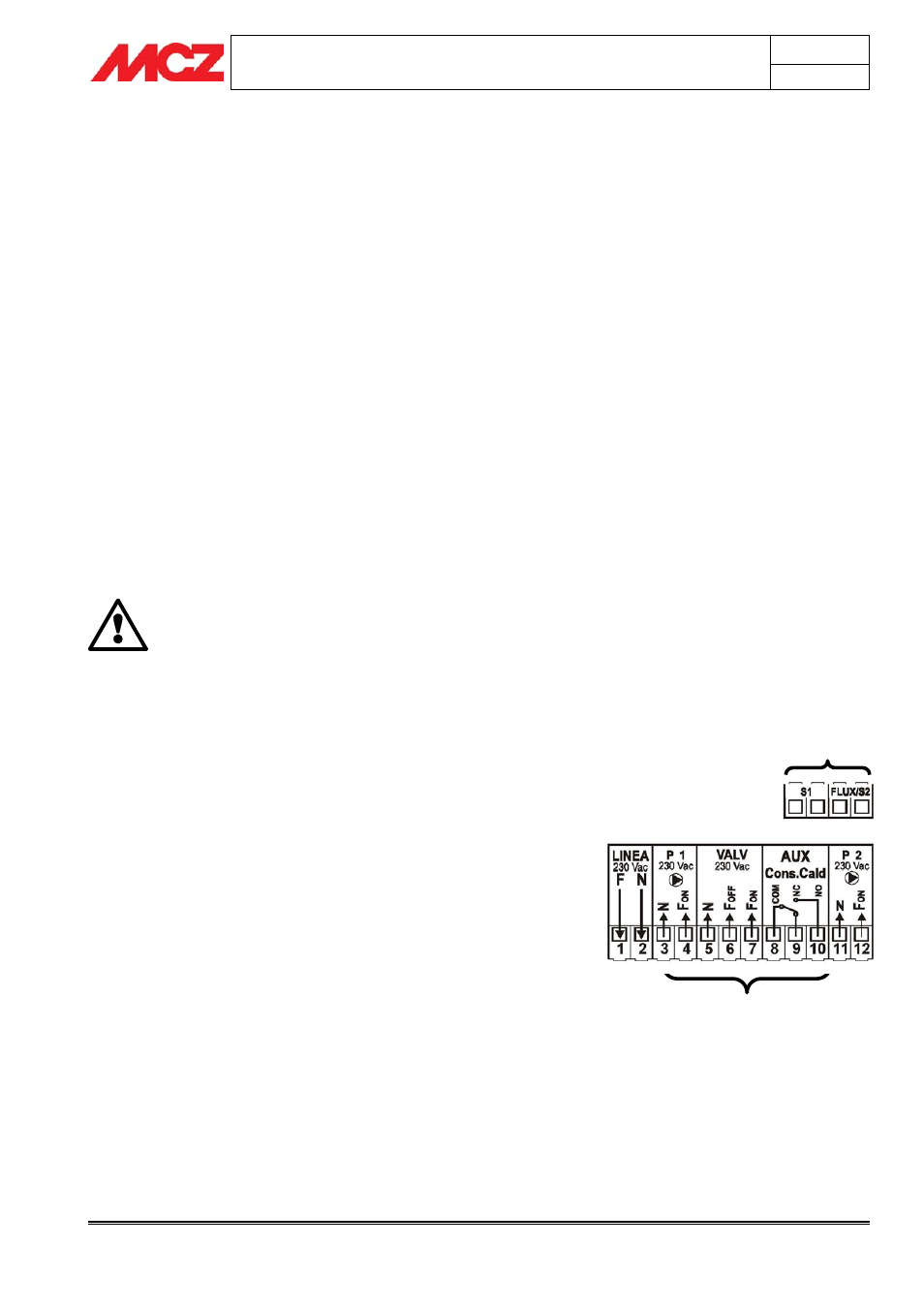

LIGNE
Raccorder aux borniers [1] et [2] la ligne électrique à 230 Vac 10% -
~50 Hz pour donner tension à la centrale. Fusible de protection T3,15 A
ENTRÉES
Sonde : Raccordement à la sonde du foyer fermé qui sert à relever la
température dans l'installation.
Plage de température 0 – 100 °C
Flux : Validation ON/OFF pour raccorder un fluxostat ou un
thermostat d'un chauffe-eau pour l'eau sanitaire
SORTIES
Pompe P1 : Raccordement de la pompe de circulation de l'eau dans
l'installation de chauffage. Borniers [3] et [4]
Vanne : Raccordement d'une éventuelle électrovanne à 2/3 fils avec la
fonction de vanne sanitaire. Borniers [5] [6] et [7]
Aux : Raccordement auxiliaire pour éventuellement relier une
chaudière à gaz et en commander l'extinction. Borniers [8] [9] et
[10]
Pompe P2 : Branchement de le pompe supplémentaire. Borniers
[11] et [12]
SORTIES
ENTRÉES
