4-FONCTIONNEMENT
RACCORDEMENT HYDRAULIQUE
IMPORTANT !
Le raccordement du poêle au dispositif hydraulique doit EXCLUSIVEMENT être réalisé par un personnel spécialisé
qui puisse réaliser l'installation dans les règles de l'art et en respectant les dispositions en vigueur du pays
d'installation.
L'entreprise décline toute responsabilité en cas de dommages à des choses et à des personnes ou en cas de dysfonc-
tionnement liés au non respect de la mise en garde indiquée ci-dessus.

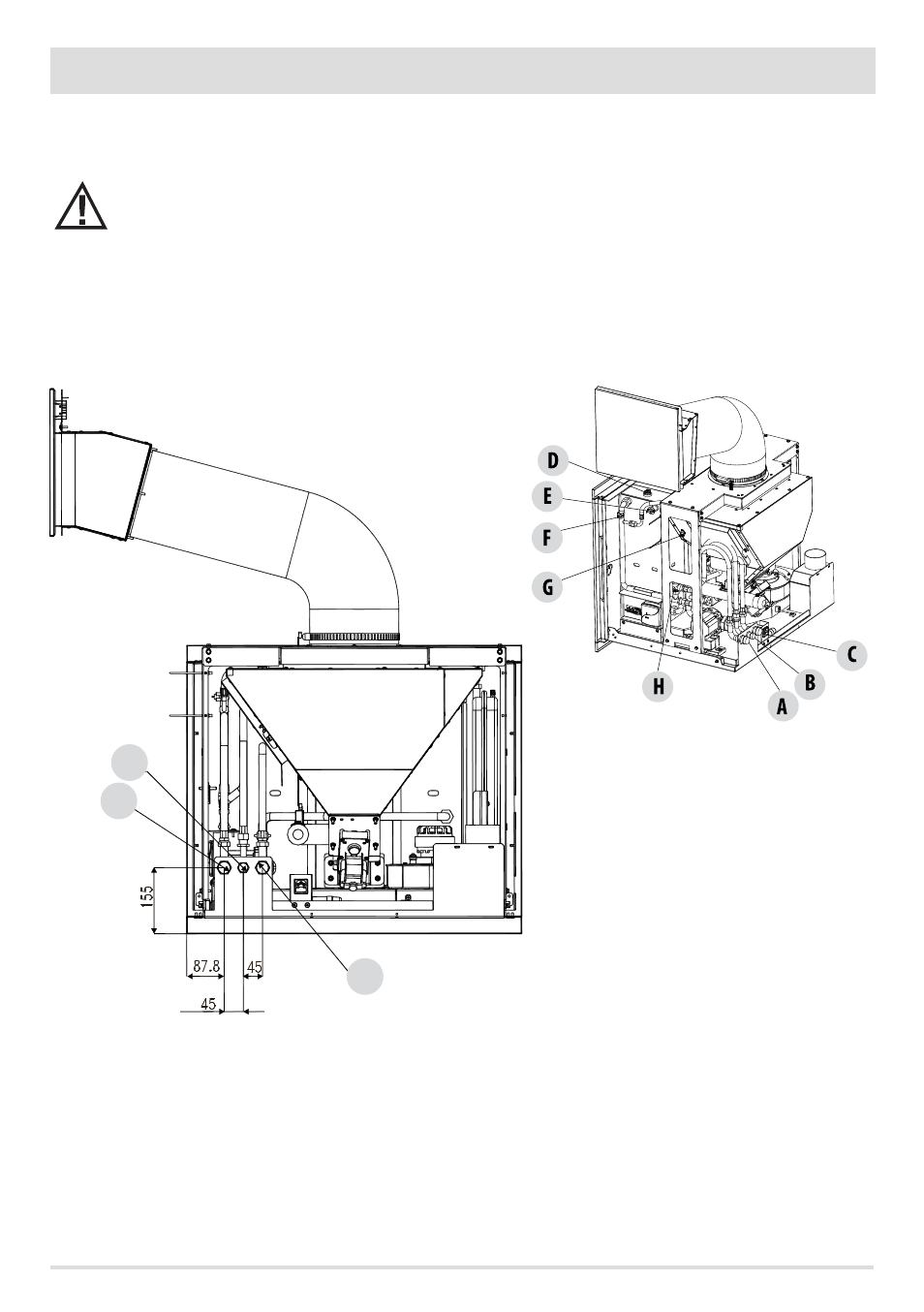

SCHEMA RACCORDEMENT
A = REFOULEMENT CHAUDIÈRE 3/4”M
B = PURGE CHAUDIÈRE 1/2”M
C = RETOUR CHAUDIÈRE 3/4”M
A = REFOULEMENT CHAUDIÈRE
B = PURGE CHAUDIÈRE
C = RETOUR CHAUDIÈRE
D = ÉVENT
E = THERMOPROTECTEUR KLIXON 95°C
F = SONDE TEMPÉRATURE H2O
G = THERMOPROTECTEUR KLIXON 110°C
H = VANNE DE SÉCURITÉ 3 BAR 1/2”
