3-INSTALLATION ET MONTAGE

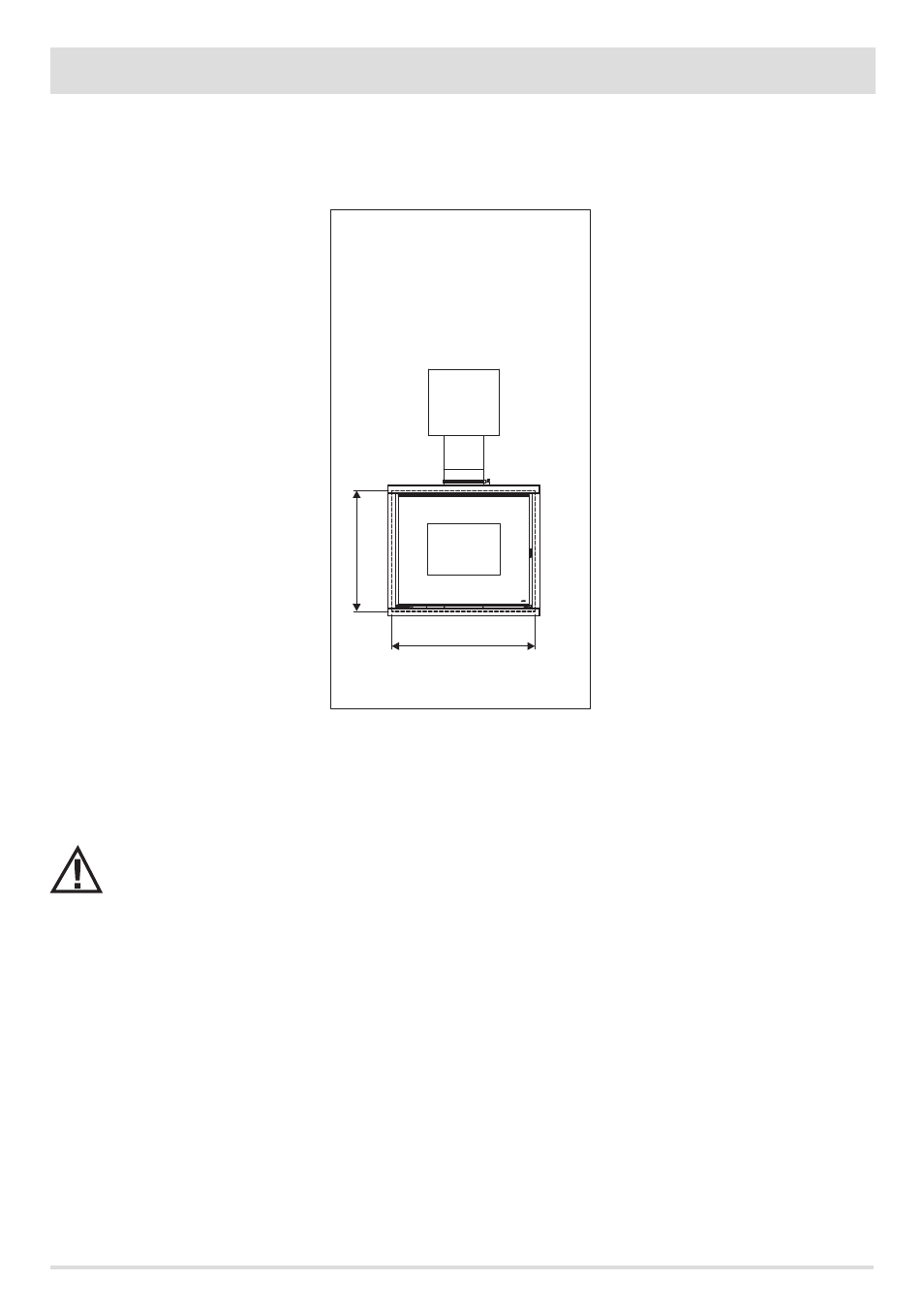

PERFORATION POUR INSERER LE PRODUIT
La perforation à pratiquer sur le mur est de 765*610 mm. Ces mesures permettent au cadre de couvrir la fissure qui reste entre le produit
et la perforation, elle permettent également d'extraire le produit dans le cas où il faut effectuer la maintenance et/ou le remplacement
de pièces.
RACCORDEMENT INTERRUPTEUR ET TABLEAU DE COMMANDE
Le tableau de commande et l'interrupteur sont déjà montés sur la porte de chargement pellets et sont déjà raccordés aux câbles respec-
tifs par l'entreprise de fabrication. Prendre le câble de l'interrupteur et le raccorder à la prise qui se trouve à l'arrière du produit.
Le câble du panneau commandes doit, en revanche, être raccordé à la carte électrique dans la position 1.
• Faire très attention lorsque l'on déplace les panneaux raccordés aux câbles relatifs.
• Les câbles doivent rester dans des zones à l'abri de la chaleur ou des zones où ils ne peuvent pas être endommagés
par l'éventuelle extraction du produit.
• Pour un fonctionnement correct, faire passer le câble flat et le câble de l'interrupteur loin l'un de l'autre, avec
des parcours différents.
• Ne forcer en aucun cas l'insertion du connecteur.
• Ne pas plier et/ou enrouler les câbles.
• Ne pas modifier les connecteurs ou les câbles ou les supports des panneaux.
MONTAGE PORTE
Une fois le câblage électrique effectué, avant de fixer définitivement la porte de la hotte, exécuter un test de fonctionnement.
Si le test a été positif, fixer la porte à la hotte à l'aide de quatre vis, en se servant des quatre trous présents sur le châssis de la porte
marqués de la lettre (B).
Les trous marqués sur les profils horizontaux de la porte (A) servent en revanche à fixer le châssis de la porte au châssis de la goulotte
pour fixer définitivement les deux éléments qui renferment la paroi de la hotte.
De façon préventive, sur la hotte, il est nécessaire d'exécuter un trou rectangulaire à une hauteur déterminée par la façon dont le support
en option a été installé ou par celle dont a été réalisé le rehaussement en maçonnerie.
