3-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

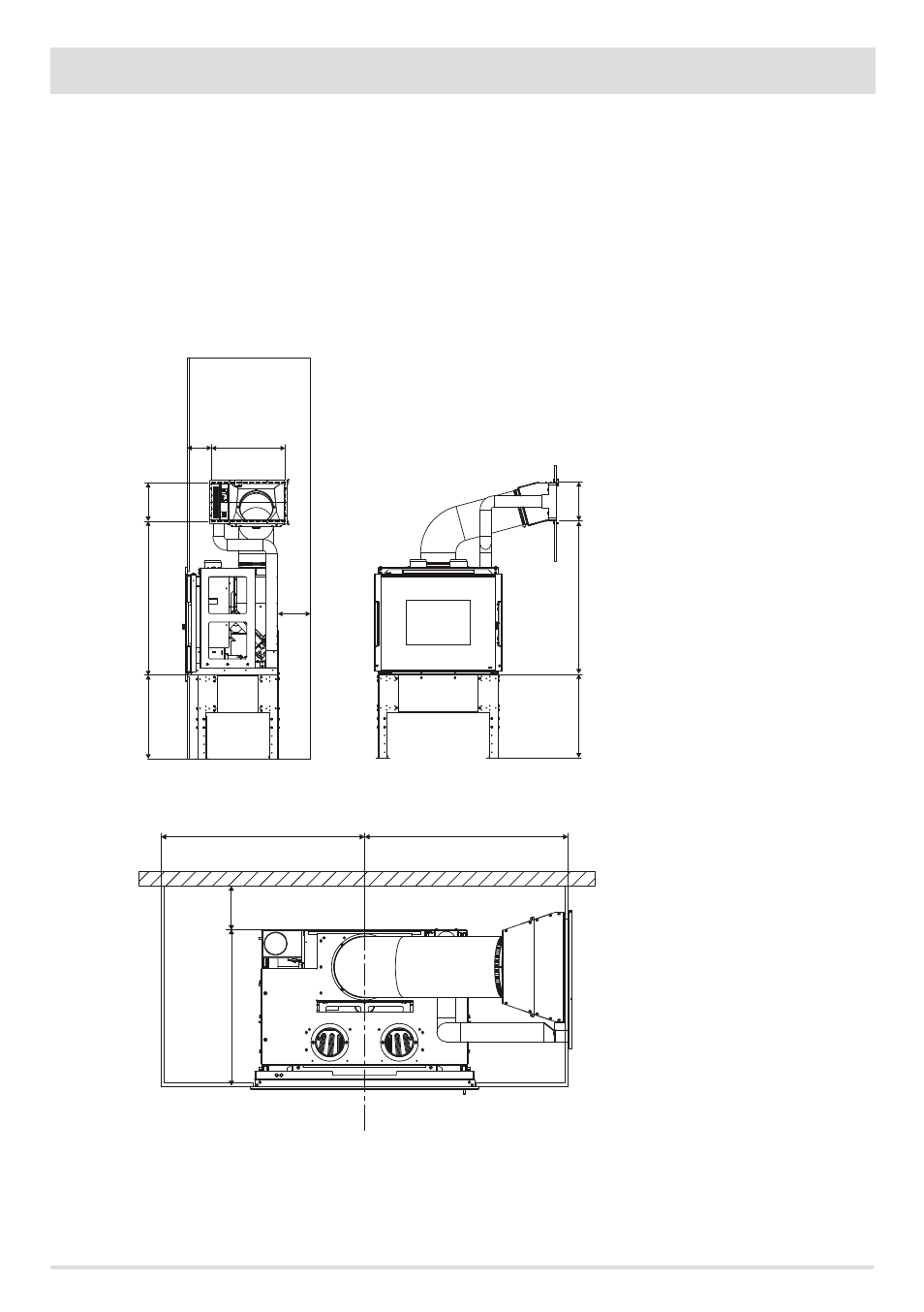

MONTAGE LATÉRAL DE LA GOULOTTE
Dans le cas où l'on déciderait de positionner la goulotte de façon latérale, la distance entre l'axe de la machine et la paroi doit être au
maximum de 80 cm (figure sur le côté).
Pour positionner la goulotte, agir comme ci-après :
• Raccorder le tuyau, fourni, au Vivo 80 Pellets en faisant attention qu'il soit bien tourné latéralement et le fixer avec le collier.
• Raccorder le tuyau (en haut) à l'entrée de la structure de la porte à l'aide du collier fourni.
• Positionner le tuyau avec la structure de la porte de façon à ce que l'on puisse, une fois le revêtement effectué, le visser et le fixer sur
la paroi du revêtement au niveau du trou réalisé pour son insertion.
• Pour le montage de la porte extérieure, se reporter au paragraphe correspondant, étant donné que cette opération est à exécuter
uniquement avec le revêtement terminé.
MONTAGE DE LA GOULOTTE LATÉRALE
MONTAGE DE LA GOULOTTE FRONTALE
