BRANCHEMENT ÉLECTRIQUE DES VENTILATEURS
Dans le kit fourni, 2 câbles silicone longs de 2,5 mètres sont fournis pour le câblage des ventilateurs. Commencer en câblant comme suit :
Dans la position 2, brancher le fil jaune/vert ; dans la position 1, brancher les deux fils restants (peu importe la séquence des couleurs parce
que les ventilateurs n’ont pas de polarisation) (fig.7).
Une fois monté au montant de la structure, dans la partie haute, on trouve la barrette de raccordement où il faudra câbler les câbles du
ventilateur (fig.8).
Brancher les deux câbles de mise à la terre des ventilateurs dans la première borne à gauche (T). Brancher les deux câbles provenant du
ventilateur de gauche avec les bornes câblées avec les câbles blancs (B). Brancher les deux câbles provenant du ventilateur de droite avec
les bornes câblées avec les câbles violets (V).
IMPORTANT !
Le câble pour le branchement du ventilateur est en matériau silicone pour supporter les températures élevées. En
cas de prolongements du câble (plus de 2,5 m) et en toute occasion, s’assurer que le câble ne soit pas en contact avec
les parties chaudes du monobloc, et les tubes de raccordement de l’air à l’intérieur du revêtement ou de la structure.

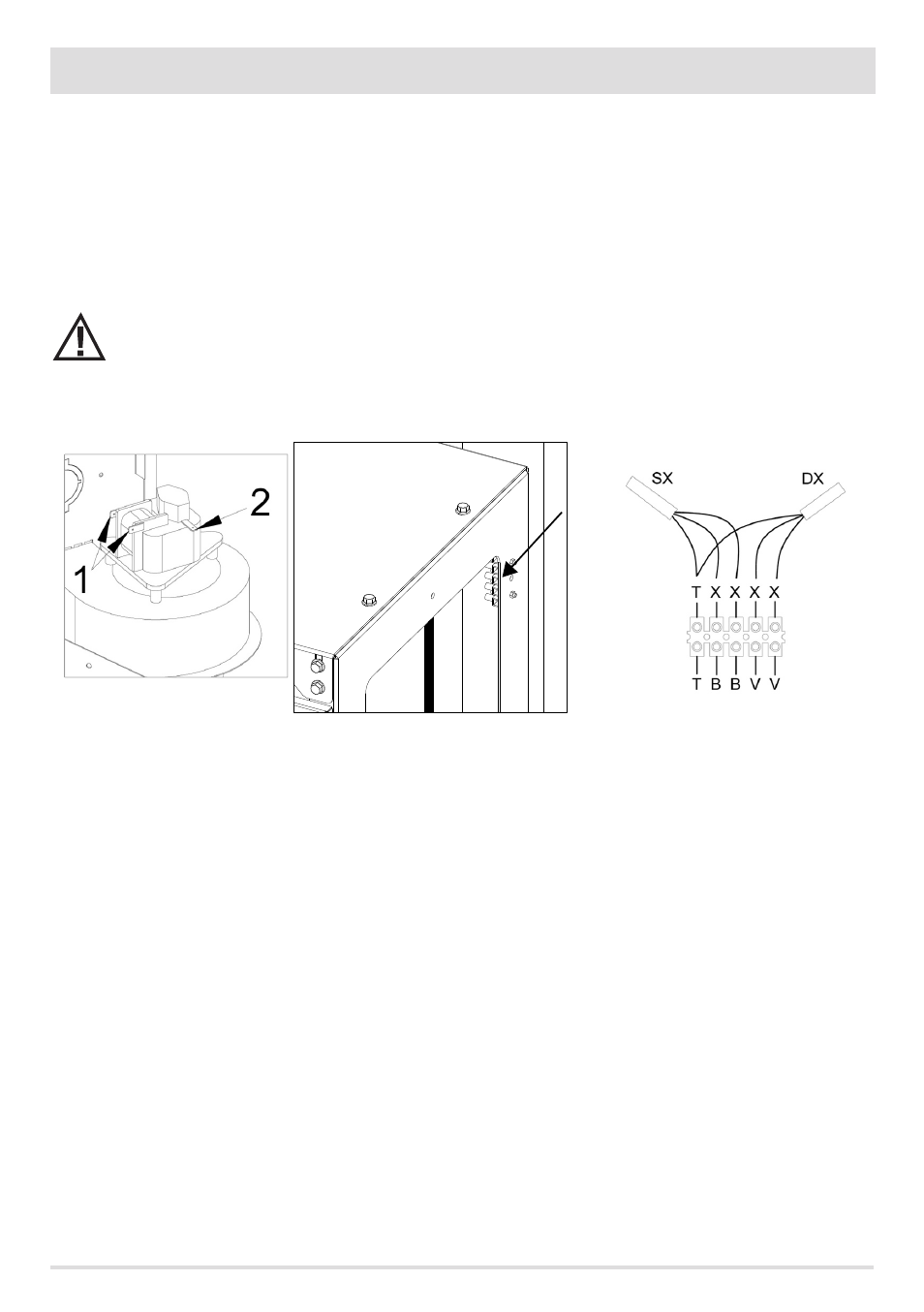

FIGURE 7– POSITION DES BORNES VENTILATEURS FIGURE 8– POSITION DES CÂBLES SUR LA BARRETTE DE RACCORDEMENT
