POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 4
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
37
Fonctionnement Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
poêle (par ex. 15° C) et la température souhaitée. Voir ci-dessous des
exemples de différence de résultats en cas d’installation ou de non
installation de ce dispositif

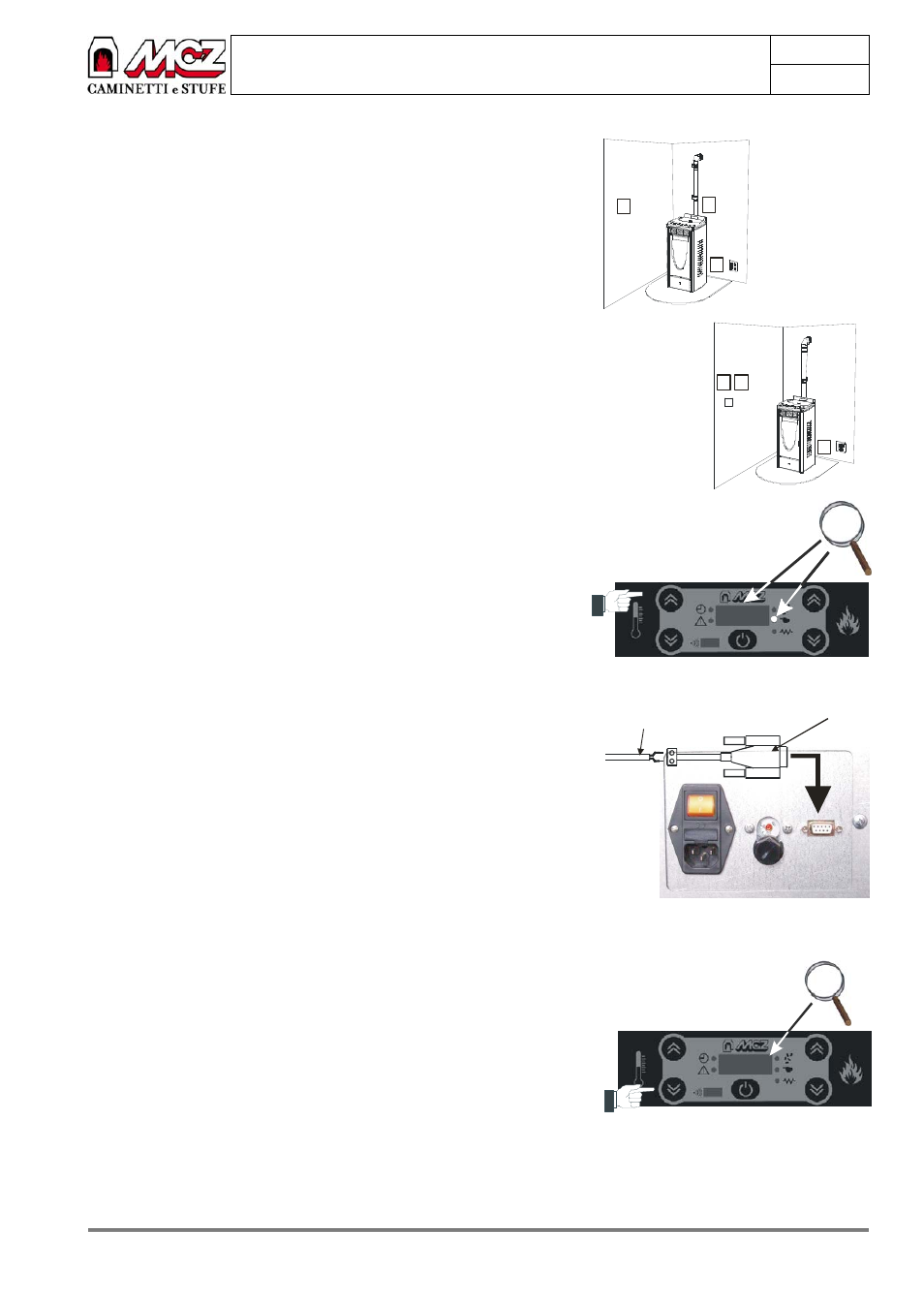

Sans le thermostat d’ambiance extérieur - Fig. 22
1- Température lue par la sonde d’ambiance. Ex. 15° C
2- Température programmée sur le thermostat digital du poêle. Ex. 25°
C
3- Température effective relevée en position médiane. Ex. 20° C
Avec le thermostat d’ambiance extérieur - Fig. 23
1- Température lue par la sonde d’ambiance. Ex. 15° C
2- Température programmée sur le thermostat extérieur mural. Ex. 20°
C
3- Température effective relevée en position intermédiaire. Ex. 20 C°
4.10.2.3. Passage du mode automatique au mode manuel
Pour désactiver le thermostat et par conséquent pour passer de
nouveau en mode MANUEL, procéder de la façon suivante :
A partir de la température actuellement affichée, presser de maintes
fois la touche
o jusqu’à porter la température au-dessus de 40° C.
L'afficheur LCD (8) visualisera alors alternativement la sigle “SET /
MAN" qui désigne le mode de fonctionnement MANUEL, lequel est en
outre ultérieurement confirmé par le voyant lumineux (10) qui s’allume
sur le tableau de commande
Attendre environ 5 secondes, sans effectuer d’autres opérations, pour
enregistrer et sauvegarder la température sélectionnée.
4.10.3. Branchement du thermostat extérieur
Relier les deux fils du câble provenant du thermostat placé sur le mur à
la borne du collecteur MCZ. (non fourni avec le poêle
Insérer le connecteur dans la prise prévue à cet effet à l’arrière du
poêle.
En mode automatique, la carte électronique révèle la présence du
thermostat extérieur qui prévaut maintenant sur le thermostat digital
du poêle.
Cependant il ne faudra pas oublier de programmer le
thermostat digital intérieur du poêle sur la température
minimale, (par ex. 7° C).
Pour ce faire, procéder comme suit :
Presser deux fois la touche
n. L’indication “ON” apparaîtra sur
l’afficheur LCD (8) et le voyant lumineux (10) s’éteindra.
Presser plusieurs fois la touche
n jusqu’à porter la température
visualisée sur l’afficheur (8) à 7° C.
Attendre environ 5 secondes, sans effectuer d’autres opérations, pour
enregistrer et sauvegarder la température sélectionnée.
L’indication “ON T” apparaîtra comme message final sur l’afficheur LCD
(8), alternativement à la température ambiante.
1
2 3
3 2
1
Cablaggio da
termostato esterno
Connettore
seriale MCZ
Branchement du connecteur série du
thermostat extérieur dans la fiche prévue
située au dos de la poêle
Câblage à partir d’un
thermostat extérieur Connecteur Série MCZ
1
2
4
3
5
man
1
2
4
3
5
07°
