POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
22
Installation et montage Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
Si le poêle est posé sur un sol composé de matériaux
inflammables, une isolation adéquate devra être
prévue.
Il est impossible de stocker des objets ou des
éléments sensibles à la chaleur ou inflammables à
proximité du poêle. Garder ces objets ou ces
éléments thermolabiles à une distance frontale
minimum de 1 cm à compter du point
d'encombrement plus extérieur de l'appareil.

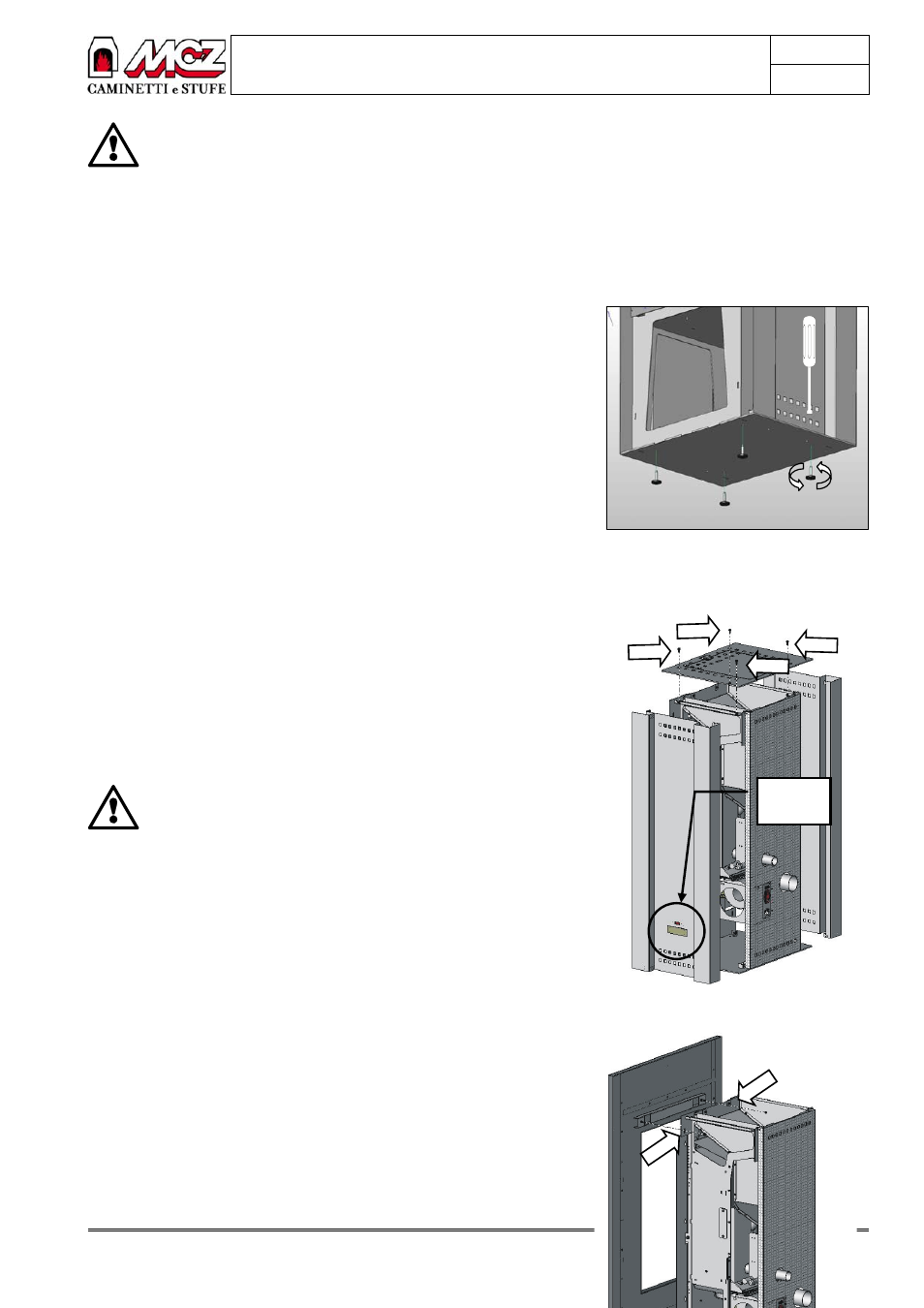

3.3.1. MONTAGE ET RÉGLAGE DES PIEDS
La fonction des pieds d'appui est celle de mettre à niveau le poêle de
façon à ce qu'il soit bien aligné et stable au sol ; ils permettent aussi de
soulever la structure afin que l'encadrement d'habillage ne soit en
contact avec le sol.
Le correct réglage prévoit que l'encadrement reste à une distance du
sol d'environ 0,5 cm.
Les pieds sont vissés sur l'embase de la structure et il est possible de
les installer comme illustré sur figure et de les régler avec un tournevis
en agissant sur la tête des pieds, avant de monter l'encadrement
d'habillage.
3.4. MONTAGE ENCADREMENT D’HABILLAGE
Pour un montage plus aisé de l'encadrement d'habillage il est
nécessaire de démonter les côtés et le couvercle en acier de façon à
pouvoir accéder avec plus de facilité aux points de fixation de
l'encadrement (voir Figure 5).
Étant simplement encastrés dans leur logement et fixés exclusivement
par des vis qui retiennent le couvercle supérieur en acier à la structure,
le démontage des côtés en acier est très facile (voir Figure 4).
Faire très attention au cours du démontage du côté
contenant le panneau de commandes (côté droit).
Avant de séparer le côté de la structure, veiller à ce
que le câble d'alimentation entre le panneau de
commandes et la fiche électronique soit débranché.
Vous risquez sinon d'endommager l'installation
électrique du poêle et d'en compromettre le
fonctionnement.
Le câble d'alimentation en question est muni de fiche
facilement extractible par le haut du panneau de
commandes.
Débrancher le câble uniquement en absence de
tension du secteur d'alimentation.
Pour monter l'encadrement du poêle, après l'avoir déballé, il suffit de
l'accoster à la structure et de le fixer à celle-ci à l'aide des quatre vis de
fixation montrées à la Figure 5.
À Figure 5 nous illustrons le procédé de fixation de l'encadrement avec
la structure sans les côtés.
Figure 3 – Pieds d'appui : montage et réglage
Figure 4 – Montage / démontage des côtés et
couvercle en acier
Panneau de
commandes
