POÊLE PELLETS Chapitre 4
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 37
Fonctionnement Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
B
C
4.7.3.2. Branchement
du thermostat ambiant
externe

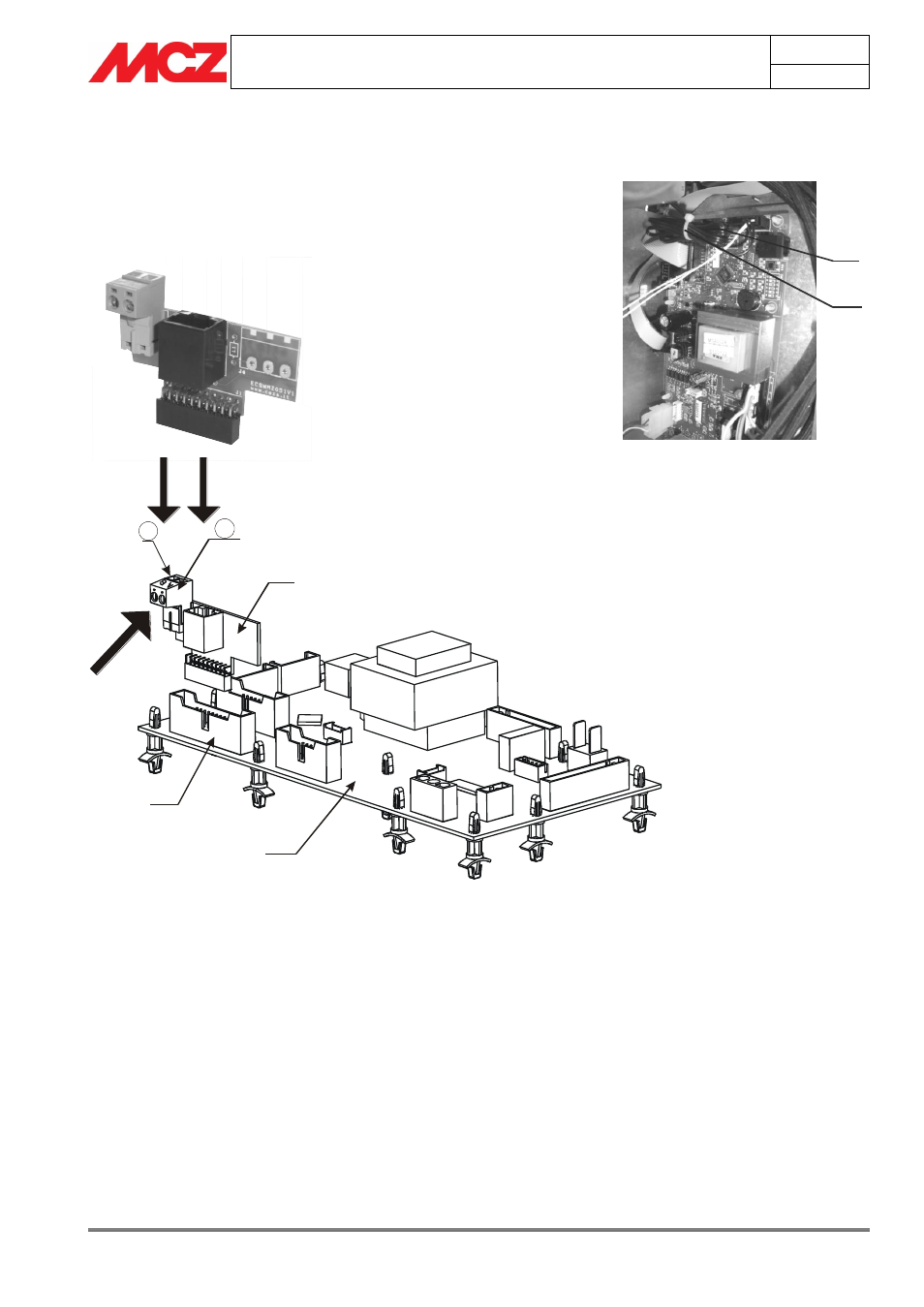

Il est possible de brancher le poêle à un thermostat externe. Pour faire
ce branchement, il faut acheter l'interface D (option) qui doit être
branchée sur la carte mère (E) du poêle sur le collecteur (F) comme
indiqué sur le schéma reporté ci-dessous et à la page 54 par.7.
E
D
F
A
B
Fig.9 Interface pour thermostat
ambiant
Fig.8 Carte mère (intérieur du
poêle)
A = CAPUCHON DE
PROTECTION
B = SONDE (FIL)
C = COLLIER
D
= INTERFACE POUR
THERMOSTAT EXTERNE
E = CARTE MÈRE
F = CONNECTEUR POUR
BRANCHEMENT INTERFACE
G = ORIFICE POUR SORTIE
DES CÂBLES
