POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 2
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 12
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
2
1
 être installée de manière à ne pas pouvoir s'obstruer.
Il n'est pas obligatoire de raccorder directement
l'amenée d'air au poêle (directement avec l'extérieur)
mais la section sus-indiquée devra quoi qu'il en soit
garantir une arrivée d'air d'environ 50 m3/h.
Voir la norme UNI 10683.
2.5.
RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES
Pendant la réalisation de l'ouverture pour le passage du tuyau d’évacuation
des fumées, il faudra nécessairement tenir compte, de la présence éventuelle
de matériaux inflammables. Si l'ouverture doit traverser une paroi en bois ou,
quoi qu'il en soit, en matériau thermolabile, l’INSTALLATEUR DOIT en
premier lieu utiliser le raccord mural prévu à cet effet (diam. 13 cm minimum)
et isoler comme il se doit le tuyau de poêle qui le traverse en utilisant des
matériaux isolants adéquats. (1,3 — 5 cm d'épaisseur avec conductibilité
thermique minimale de 0,07 W/m°K).
Ceci vaut également si le tuyau du poêle doit parcourir des tronçons verticaux
ou horizontaux toujours à proximité (min. 20 cm) de la paroi thermolabile.
Comme solution alternative, il est conseillé d’utiliser un tuyau industriel
calorifugé que vous pourrez utiliser également à l’extérieur pour éviter
les condensas.
La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression s'il est raccordé à un conduit de
cheminée efficace comme prescrit plus haut.
N’utiliser que des tuyaux et des raccords munis de
joints adéquats garantissant une étanchéité absolue.
Toutes les traversées du conduit de fumée doivent être
équipées d'une trappe de visite amovible permettant
d'effectuer un nettoyage périodique à l'intérieur (raccord en
T avec trappe de visite).
Installer le poêle en tenant compte de toutes les prescriptions et de
tous les avertissements formulés jusqu'ici.
IMPORTANT !
Tout changement de direction à 90° du conduit
d’évacuation des fumées doit être réalisé avec des
raccords en “T” prévus à cet effet et équipés de
regards. (Voir accessoires pour le poêle à pellets)
Il est formellement interdit d’appliquer une grille à
l’extrémité du tuyau d’évacuation car celle-ci pourrait
compromettre le bon fonctionnement de votre poêle.
POUR LE RACCORDEMENT AU CONDUIT DE
CHEMINÉE, NE PAS UTILISER PLUS DE 2-3 m DE
CONDUIT HORIZONTAL NI PLUS DE 3 COUDES À 90°
IL EST NOTAMMENT CONSEILLÉ DE NE PAS
DÉPASSER LES 6 METRES DE LONGUEUR AVEC LE
TUYAU Ø 80 mm

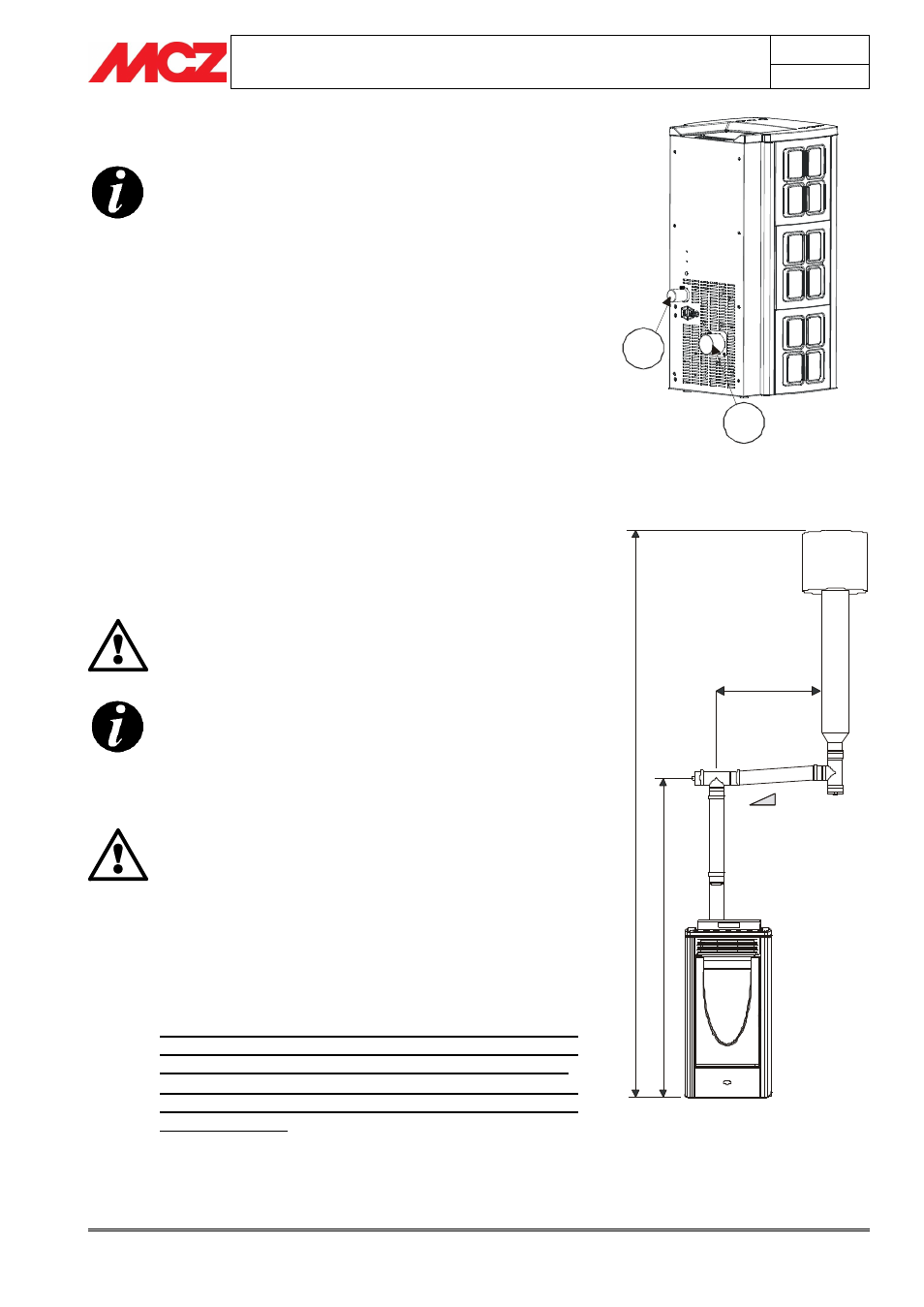

Vue de coupe d'un poêle à pellets MCZ
1) Arrivée d'air comburant
2) Sortie de fumées
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1
,5
m
t.
Exemple d'installation de poêle à pellets
