Alta tensione bassa tensione, Carte électronique des poêles air – MCZ Ego 2.0 AIR Manuel d'utilisation
Page 70
7
5
4
9
8
10
13
12
11
2
3
1
6
+
-
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO
BLU
ALTA TENSIONE
BASSA TENSIONE
-
+
GND
12V
6,3 AT
68

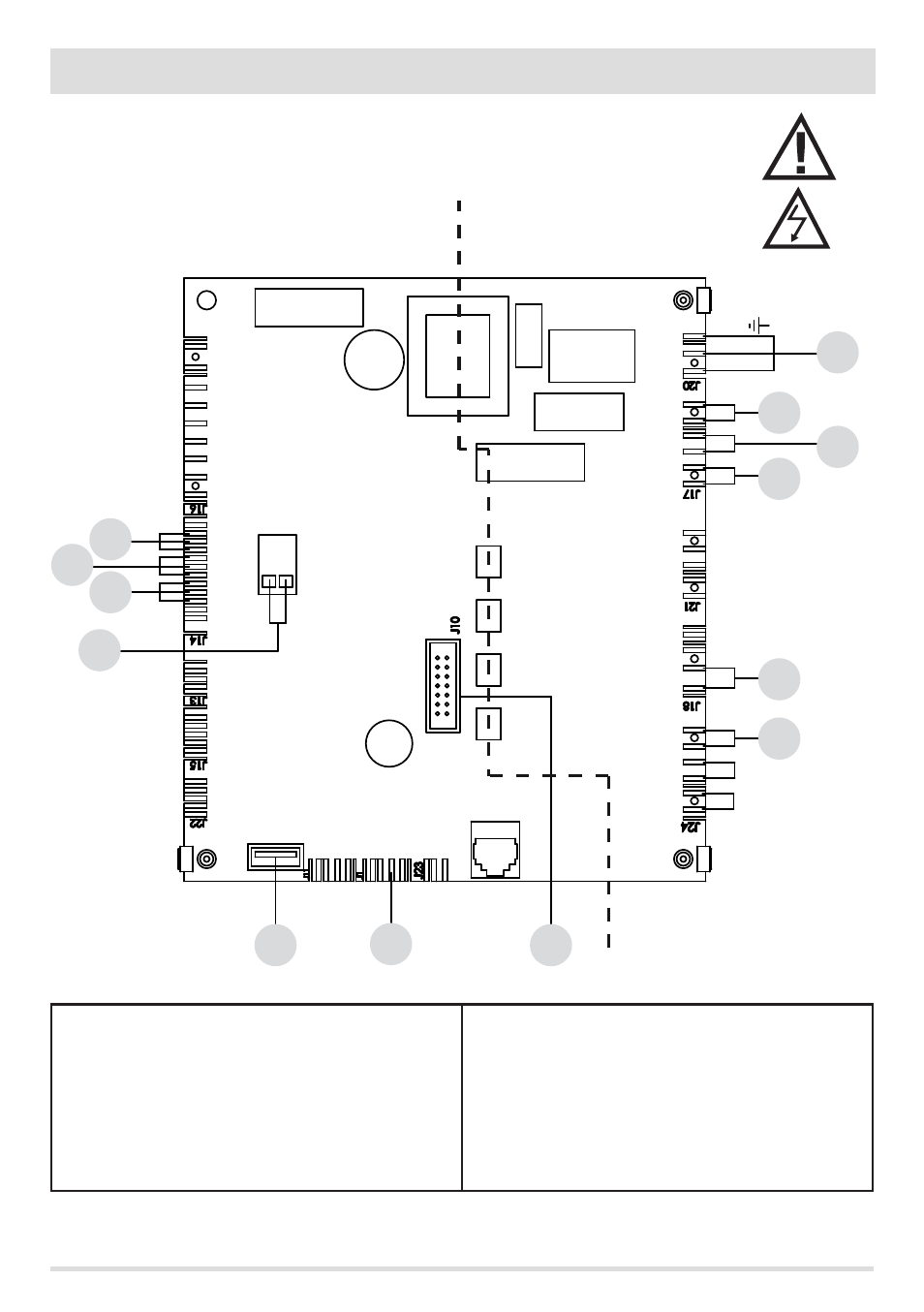

20-CARTE ÉLECTRONIQUE DES POÊLES AIR
LÉGENDE DES CÂBLAGES DES POÊLES AIR
1. CODEUR DU VENTILATEUR DES FUMÉES
2. CODEUR DU MOTORÉDUCTEUR
3. TRANSDUCTEUR DE PRESSION
4. SONDE DE LA TEMPÉRATURE DES FUMÉES
5. MISE À JOUR DU LOGICIEL (USB)
6. COMMUNICATION MODBUS POUR MODEM, WI-FI, ......
7. TABLEAU D'URGENCE
8. THERMOPROTECTEUR DU RÉSERVOIR
9. VENTILATEUR AIR 1
10. MOTORÉDUCTEUR
11. VENTILATEUR DES FUMÉES
12. BOUGIE DE PRÉCHAUFFAGE
13. INTERRUPTEUR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de
l’autre.
CÂBLES ÉLECTRIQUES SOUS TENSION
DÉBRANCHER LE CÂBLE D'ALIMENTATION 230 V AVANT D'EFFECTUER
TOUTE OPÉRATION SUR LES CARTES ÉLECTRIQUES
