5-MONTAGE DU POÊLE STAR
Service Technique - Droits réservés - Reproduction interdite

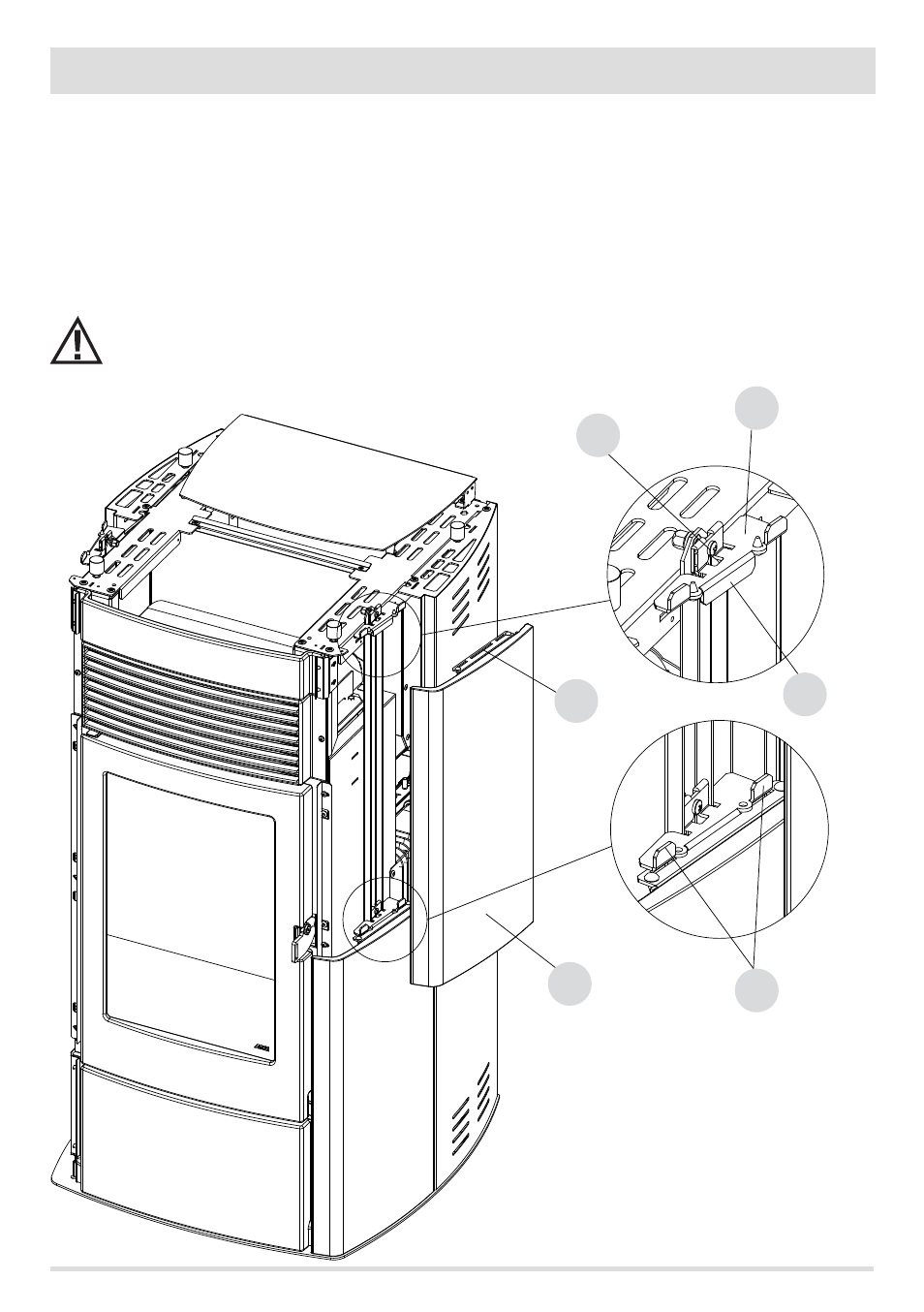

Pour le montage du panneau supérieur « D », procéder comme pour celui inférieur (expliqué au paragraphe précédent) :
• prendre un autre panneau « D »
• placer les trous « u »présents sur l’étrier, sur le panneau et les introduire sur les crochets « z » présents dans l’étrier « t »
• desserrer la vis « p »
• retirer l’étrier « t »
• rapprocher le panneau « D » de la structure
• remonter l’étrier « t » en serrant la vis « p »
Procéder de la même façon avec le montage des panneaux sur l’autre côté du poêle.
Attention !!
Afin d’éviter les vibrations des panneaux en céramique, bien enfoncer l’étrier « t » contre le panneau de manière à ce
que les éléments en caoutchouc adhèrent le plus possible à la céramique.
