POW8002
FR
Copyright © 2014 VARO P a g e | 8 www.varo.com

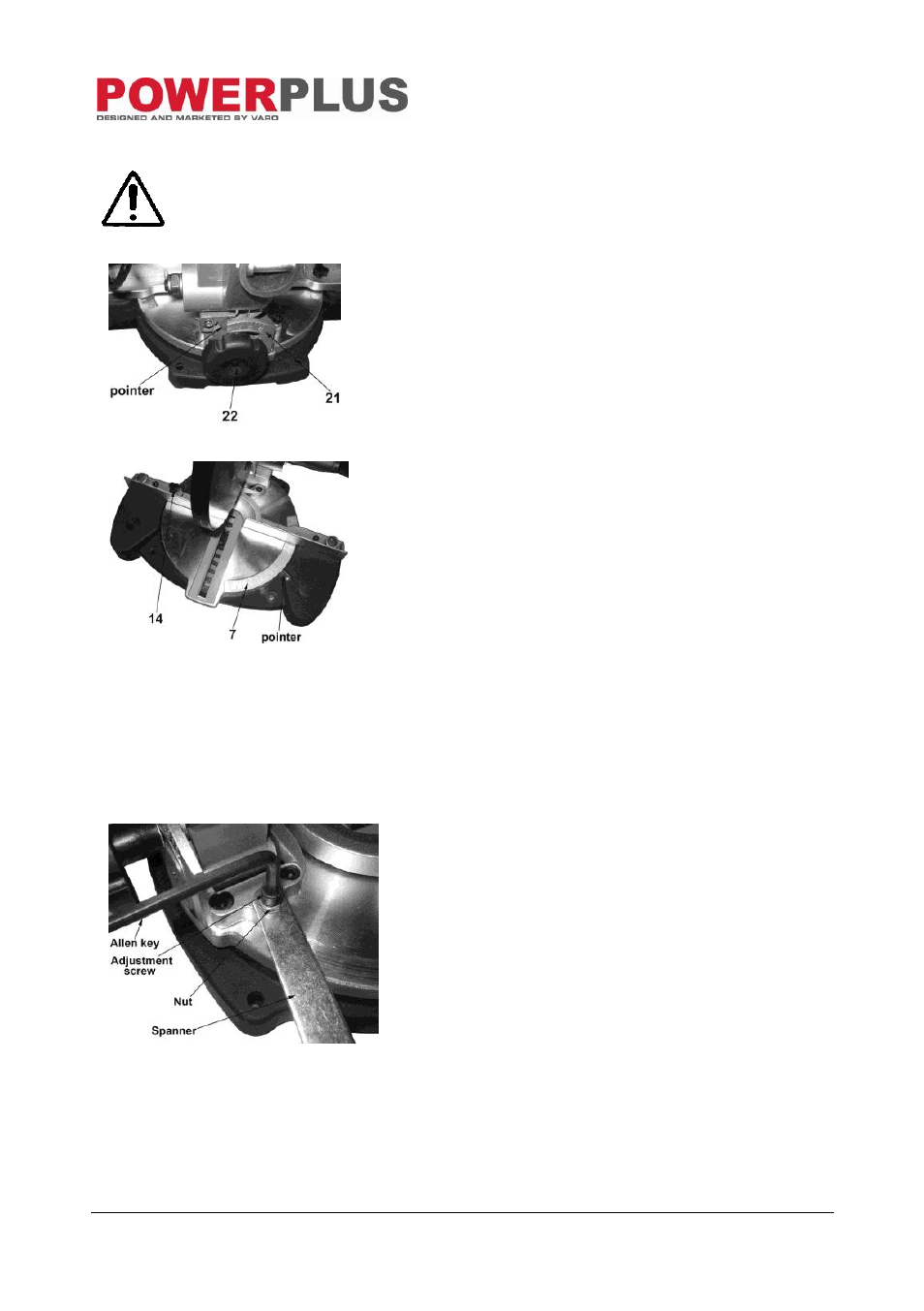

7 REGLAGES
Remarque: assurez-vous toujours que la scie est arretee et que la prise est
retiree du courant avant d’effectuer toute reparation ou tout entretien
7.1 I nstallation de l’angle de biseau
Fig 5
Desserrez le bouton
de blocage de l’angle de
biseau (22) et inclinez le bras supérieur de la scie
vers la gauche jusqu’à ce que le pointeur pointe
selon l’angle souhaité sur l’indicateur d’angle pour
angle de biseau (21), serrez le bouton de blocage
(22).
Pointer = Pointeur
7.2 Réglage de l’angle d’onglet
Fig 6
Desserrez le bouton de blocage de l’angle d’onglet
(14)
et tournez l’extrémité de la table d’appui vers la
gauche ou la droite jusqu’à ce que le pointeur
pointe selon l’angle souhaité sur l’indicateur d’angle
d’onglet (7), serrez le bouton de blocage (14).
7.3
Étalonnage de l’indicateur d’angle de biseau
Les
indicateurs d’angle sont réglés en usine, mais nous vous recommandons, pour un
travail de précision, de les vérifier et, si nécessaire, de les étalonner comme suit :
Fig. 7
 Angle de biseau à 90° : bloquez le bras supérieur
dans sa position abaissée à l’aide du bouton de
désengagement (18), et réglez les angles de
biseau et d’onglet sur 0° sur les indicateurs
d’angle. Placez un rapporteur sur le côté de la
lame de scie et de la table,
si l’angle n’est pas un
angle de biseau à 90°. Cherchez l’angle correct
en tournant la vis de réglage (5) dans le sens des
aiguilles d’une montre ou dans le sens contraire
à l’aide de la clé Allen (fournie) jusqu’à obtenir
l’angle approprié, serrez l’écrou à l’aide de la clé
tricoise (fournie). (voir Fig. 7)
 Angle de biseau à 45° : bloquez le bras supérieur
dans sa position
abaissée à l’aide du bouton de
désengagement (18), et réglez l
’angle de biseau
sur 45° et l’angle d’onglet sur 0° sur les
indicateurs d’angle. Placez un rapporteur sur le
côté de la lame de scie et de la tab
le, si l’angle
n’est pas un angle de biseau à 45°. Réglez la
hauteur de la vis de réglage (15)
jusqu’à obtenir
un angle de biseau correct. Pour terminer, serrez
l’écrou et vérifiez l’angle de nouveau.
Allen key= Clé Allen
Adjustment screw = Vis de réglage Nut = Écrou
Spanner = Clé tricoise
