6 MONTAGE

MISE EN GARDE! Retirer la fiche de prise de courant avant d'effectuer tout
réglage ou entretien.

6.1

Montage sur établi

Le socle de scie comporte des orifices de montage (10) à chacun de ses coins pour faciliter le
montage sur établi.
Montez la scie sur un établi horizontal ou une table de travail

à l’aide de boulons (non fournis)

et de pieds en caoutchouc (fournis).

6.2

Bouton de désengagement

Le bouton de désengagement (18) est prévu pour retenir la tête de coupe vers le bas pendant
le transport

ou l’entreposage de la scie à onglets. La scie ne doit jamais être utilisée avec le

bouton de désengagement bloquant la tête vers le bas.

6.3

Levier de blocage de la broche

Le levier de blocage de la broche (19) empêche la rotation de la lame de scie. Enfoncez et
maintenez le levier de blocage de la broche tout en utilisant la clé tricoise pour installer ou
retirer la lame.

6.4

Remplacement de la lame

Remarque : avant de remplacer la lame de scie, mettez la scie hors
tension et débranchez la fiche de la prise électrique.

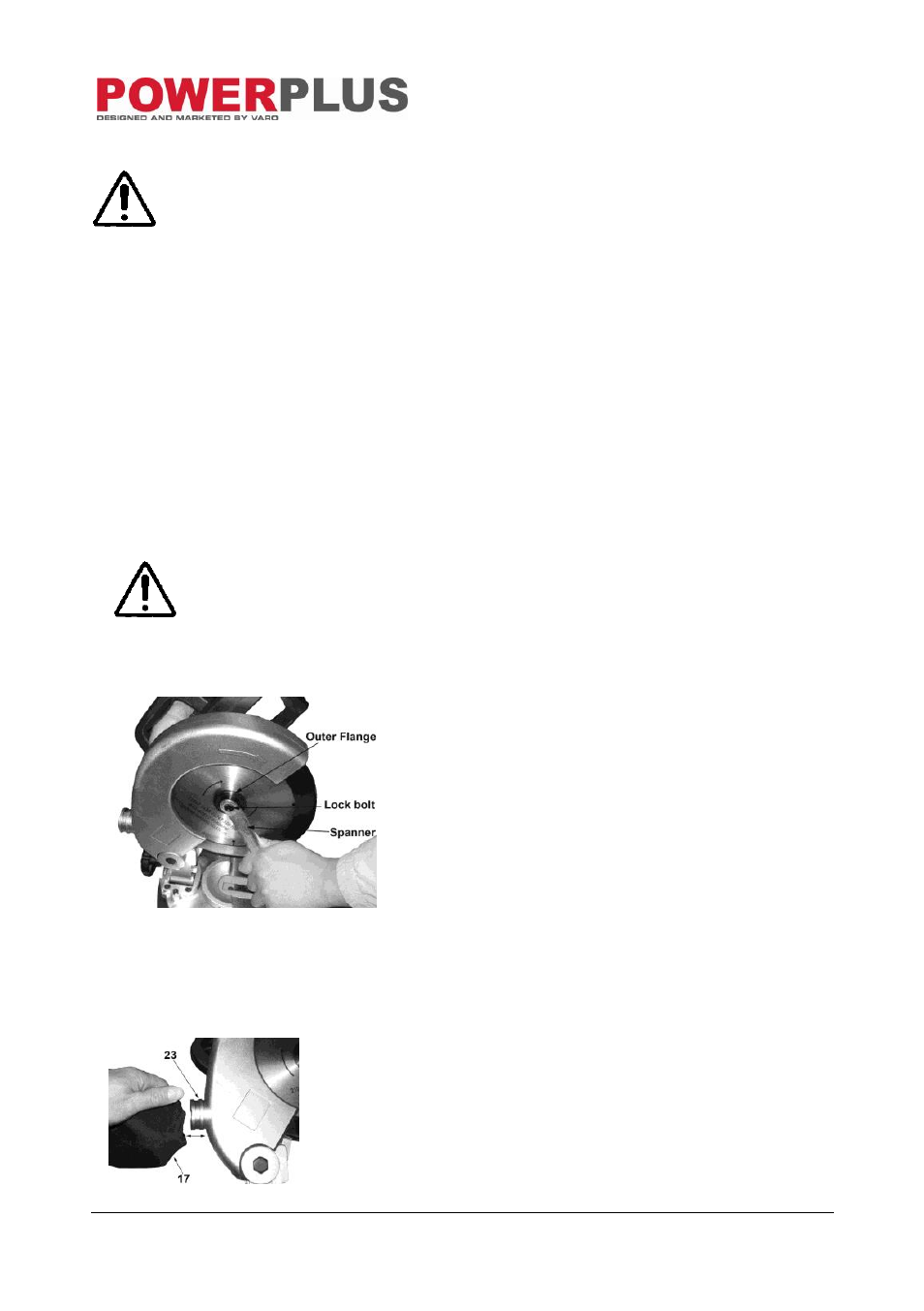

Fig. 3

 Appuyez sur le levier de blocage de la broche

(19) po

ur l’activer, tournez la lame de scie à la

main jusqu’à la bloquer.

 Desserrez le boulon de blocage de la lame en

le tournant dans le sens des aiguilles d’une
montre à l’aide de la clé tricoise (fournie).

 Retirez le boulon de blocage, la bride de

serrage externe, la lame de scie et la bride de
serrage interne.

 Retirez les copeaux ou la sciure présent(e)s

autour de la broche et des brides de serrage.

 Installez la nouvelle lame, les brides et le

boulon de blocage. Vérifiez que le sens de
rotation de la lame correspond à celui du
moteur.

Lock bolt = Boulon de blocage
Spanner = Clé tricoise

Outer flange = Bride de serrage externe

6.5

Installation du sac à poussière

Fig. 4

Installez le sac à poussière (17)

sur l’orifice

d’évacuation de la poussière (23).
