F-60

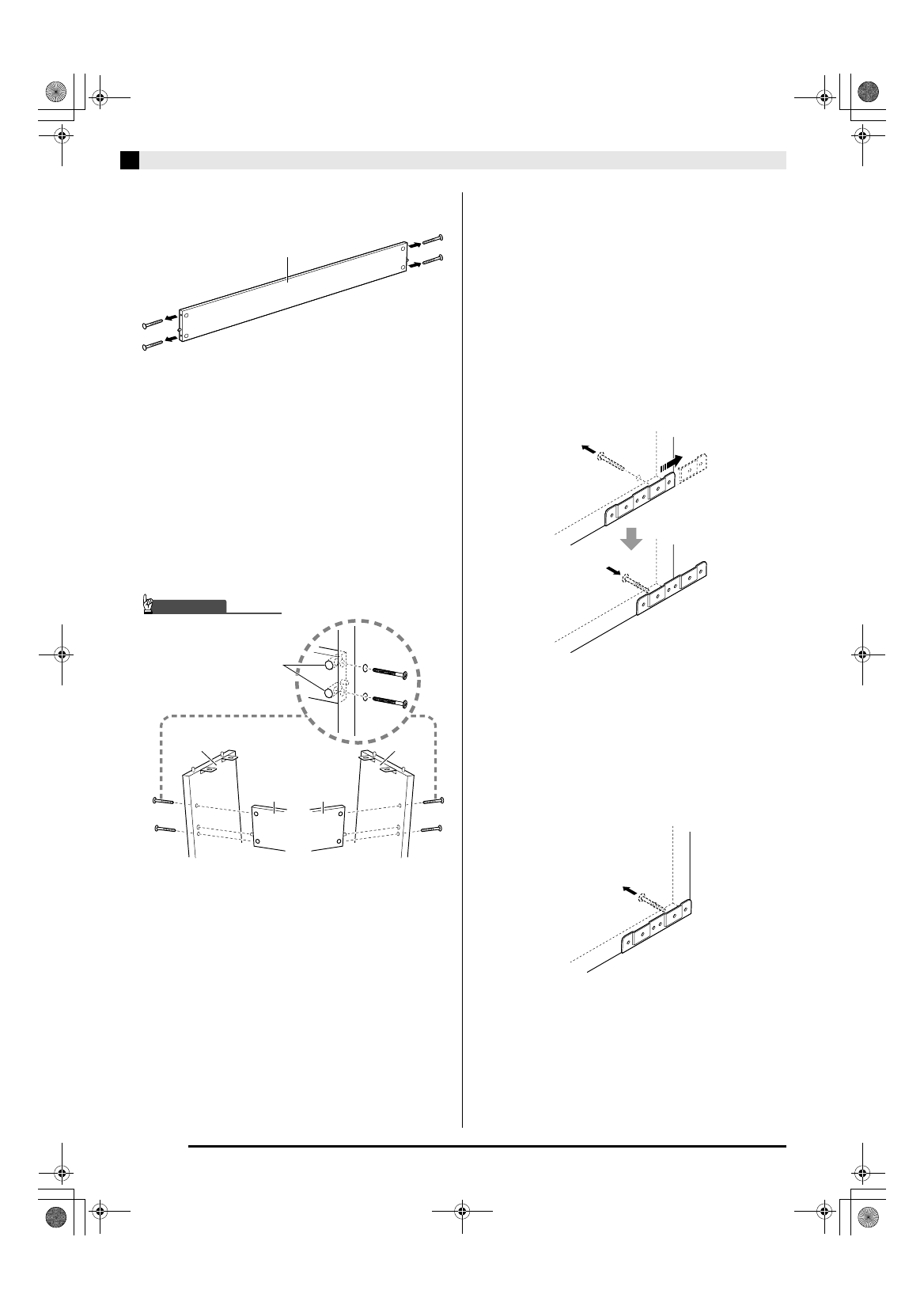

Assemblage du support
1.
Déposez les quatre vis (deux à chaque
extrémité) de la plaque arrière
C .
2.
Fixez les panneaux latéraux A et B à la
plaque arrière C . Fixez les panneaux
latéraux A et B à la plaque arrière C avec
les vis déposées au point 1.
• Fixez les panneaux latéraux de sorte que le côté de la
plaque arrière C à l’endroit où les cosses de
raccordement sont insérées soit orienté vers l’arrière
du support.
• Si vous ne parvenez pas à insérer une vis dans le trou
de vis d’une cosse de raccordement, utilisez un
tournevis pour faire tourner la cosse de
raccordement.
3-1.
Si vous prévoyez de changer de place le
piano et de ne pas l’appuyer contre une paroi,
vous devrez allonger les ferrures antichute à
la base des panneaux latéraux
A et B .
Déposez les deux vis (un sur l’extérieur de
chaque panneau latéral) qui fixent les
ferrures puis faites glisser les ferrures comme
sur l’illustration. Après avoir allongé les
ferrures antichute, remettez les vis qui fixent
chacune d’elles, mais ne serrez pas à fond à
ce moment.
[Intérieur des panneaux latéraux]
3-2.
Si vous prévoyez de changer de place le
piano et de l’appuyer contre une paroi,
desserrez les deux vis (une sur l’extérieur de
chaque panneau latéral) qui fixent les
ferrures. Vous n’avez pas besoin de retirer
les vis dans ce cas.
• Dans ce cas, vous n’avez pas besoin de retirer les vis.
Desserrez-les simplement.
C
C C
A B
IMPORTANT !
Cosses de raccordement
• Lorsque vous insérez une vis
dans une cosse de
raccordement, mettez le doigt
sur le trou de la cosse à l’arrière
de la plaque arrière
C pour
vous assurer que la cosse ne
ressort pas du trou.
