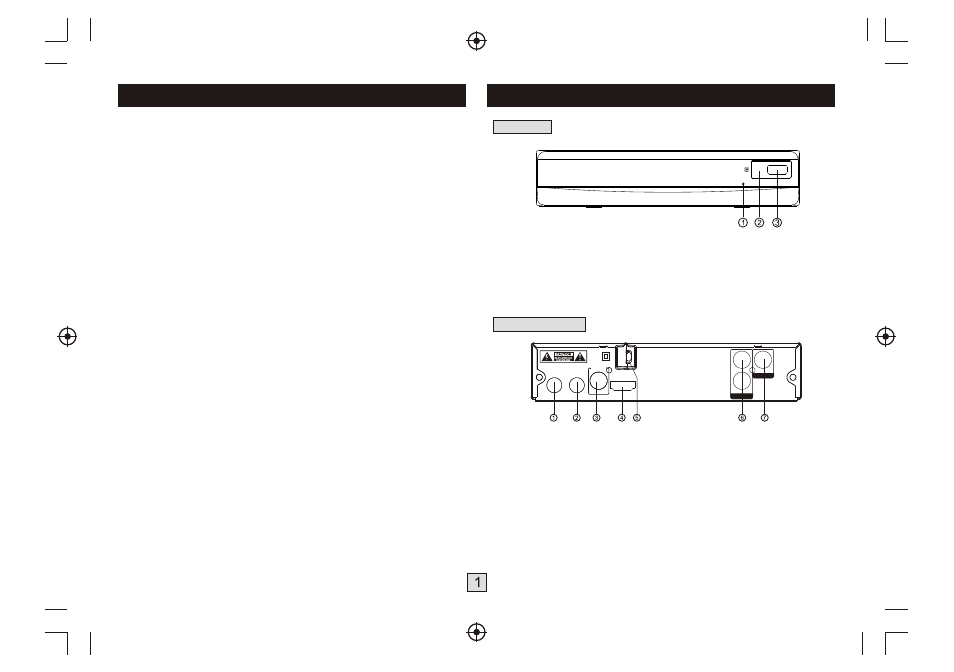

Panneau avant et arrière
1. Façade
1. Veille indicateur: Utilisé pour montrer visuellement l'état de
l'alimentation de l'ensemble boîtier décodeur, la LED s'allume en
rouge si le décodeur en mode veille.
2. Télécommande capteur: Utilisé pour recevoir le signal de la
commande à distance.
3. USB: Entrée de données périphériques de stockage USB.
2. Panneau arrière
1. RF DANS: Connectez l'antenne ou câble CATV ici.
(Si le fournisseur de câble est en passant par signal 8VSB.)
2. RF LOOP THROUGH: Cette prise contournera le signal RF à un votre
téléviseur ou à un autre système vidéo.
3. COAXIAL: Cette prise se connecte à une prise coaxiale sur votre
avoisinant système de son.
4. HDMI OUT: cette prise se connecte à HDMI dans le dispositif.
5. Cordon secteur: Ceci est utilisé pour se connecter à votre
alimentation.
6. AUDIO g/d: Cette prise permet de connecter votre décodeur à recevoir
le signal Audio l/r.
7. VIDEO SUR: Cet prise sortie signal vidéo composite.
L VIDEO
VIDEO OUT
R
AUDIO OUT
COAXIAL
DIGITAL
AUDIO
RF LOOP THROUGH RF IN
HDMI OUT
100-240V~
50/60Hz
