Identification des panneaux avant et arrière – Curtis PLEDV1945A-D Manuel d'utilisation
Page 54

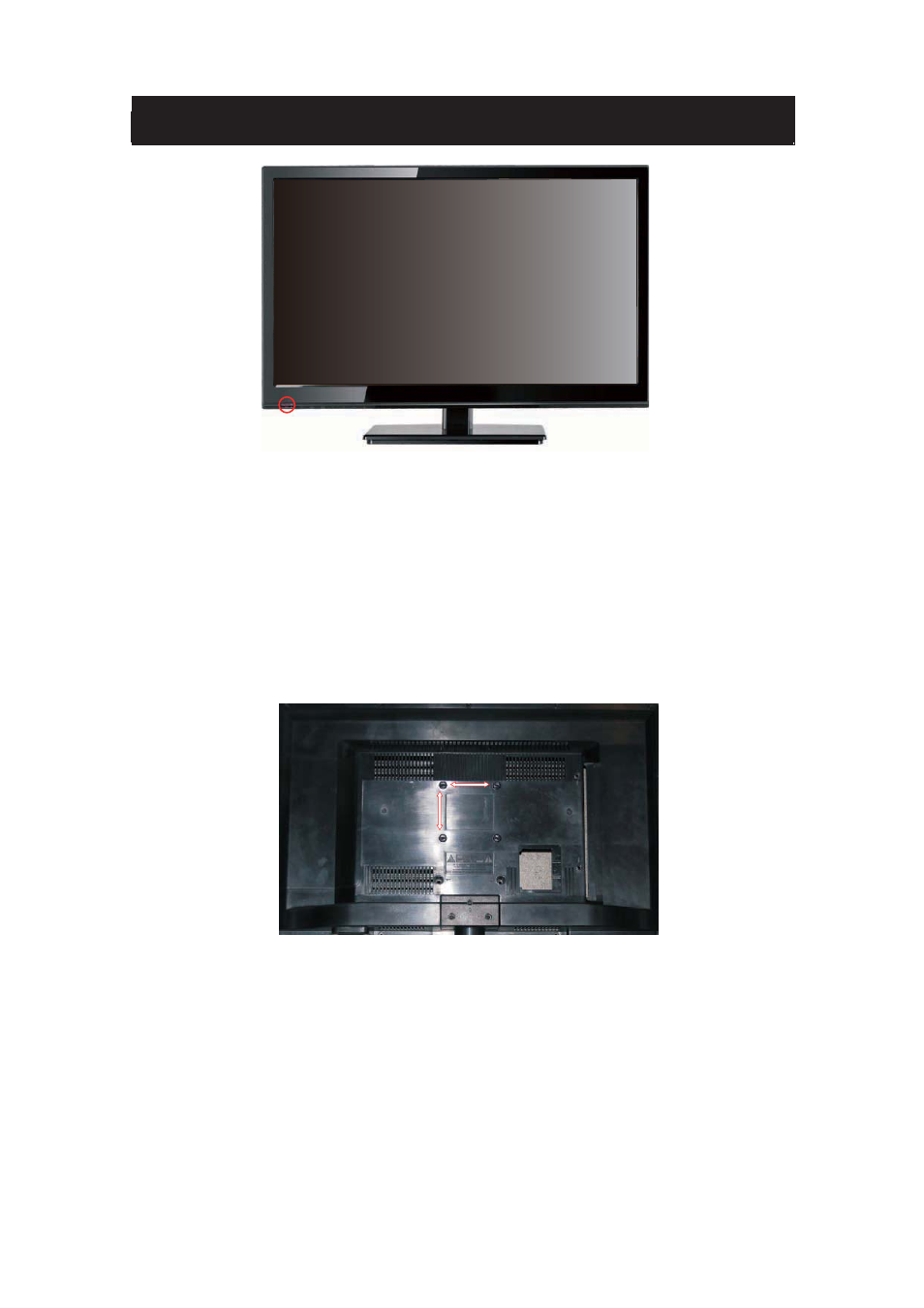

Vue avant
LAMPE TÉMOIN - La lumière est rouge lorsque l'appareil est branché, mais le téléviseur
n'est pas allumé. La lumière s'allume en bleu lorsque le téléviseur est allumé. En raison de
l'écran LED dans le panneau, le téléviseur peut prendre de 10 à 12 secondes pour
s'allumer.
TÉLÉ-CAPTEUR - Le télé-capteur reçoit toutes les commandes de la télécommande.
Vue arrière du schéma de montage
Spécification de montage : 75 mm x 75 mm en utilisant une vis M4. La longueur de la vis ne
doit pas dépasser 6mm. Veuillez noter : La longueur de 6mm de la vis se réfère à la profondeur
de la vis dans les trous de montage. Lorsque vous achetez des vis, vous devez ajouter les 8mm
initiaux à l'épaisseur de votre plaque de montage afin d'obtenir la longueur totale de la vis.
