Identification des panneaux avant et arrière – Curtis RLDED4030A-RK Manuel d'utilisation
Page 61

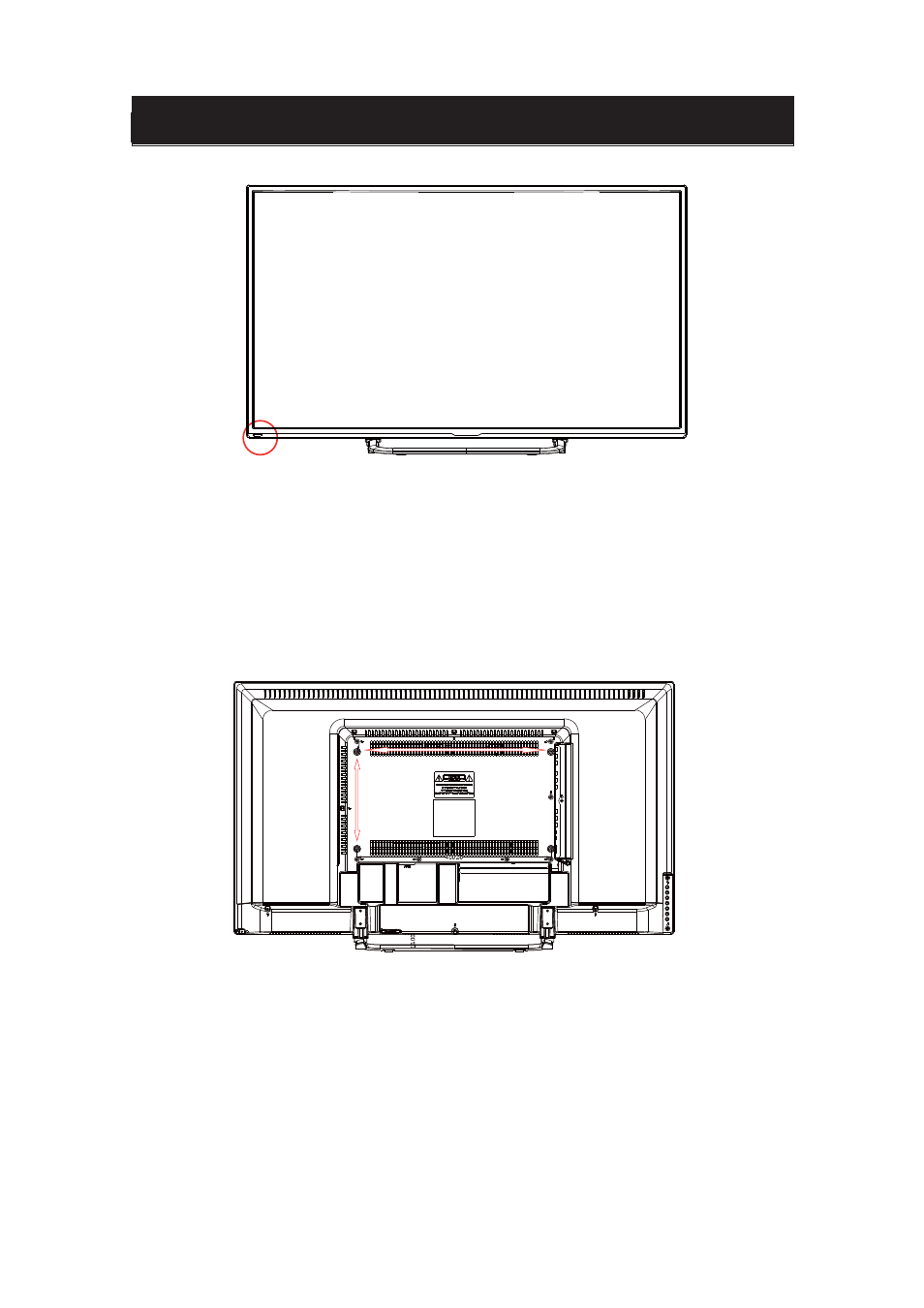

Vue avant
LAMPE TÉMOIN - La lumière est rouge lorsque l'appareil est branché, mais le téléviseur
n'est pas allumé. La lumière s'allume en bleu lorsque le téléviseur est allumé. En raison de
l'écran LED dans le panneau, le téléviseur peut prendre de 10 à 12 secondes pour
s'allumer.
TÉLÉ-CAPTEUR - Le télé-capteur reçoit toutes les commandes de la télécommande.
Vue arrière du schéma de montage
Spécification de montage : 200 mm x 400 mm en utilisant une vis M6. La longueur de la vis ne
doit pas dépasser 8mm. Veuillez noter : La longueur de 8mm de la vis se réfère à la profondeur
de la vis dans les trous de montage. Lorsque vous achetez des vis, vous devez ajouter les 8mm
initiaux à l'épaisseur de votre plaque de montage afin d'obtenir la longueur totale de la vis.
