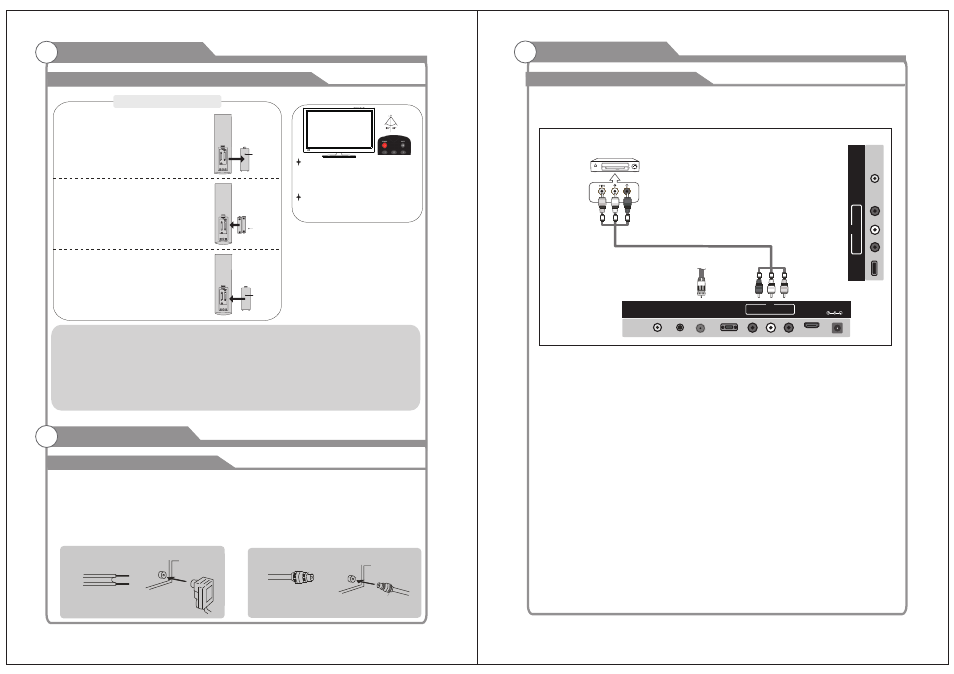

Installation des Piles dans la Télécommande
Installation des Piles
Description Générale
Battery
Cover
2xsize AAA 1.5V
Battery
Cover
Connection d'Antenne
Câble coaxial 300ohm
Alimentation de l'antenne
Câble coaxial 75ohm
Câble d'antenne
Antennes avec Conduits jumeaux plats de 300 ohm Antennes avec Conduit Circulaire de 75 ohm
Connection Externe
Connection Externe
Raccordement VCR
Panneau Arrière VCR
Câble Vidéo (Non fourni)
POWER INPUT
DC 12V HDMI
EARPHONE
OUT
PC
AUDIO
IN
VGA
RF
IN VIDEO R
IN
L
Y
P b
P r
IN
C O A X IA
L
O U T
S E R V IC E
P O R T
1 Ouvrez le couvercle du
compartiment à piles à l'arrière.
2 Insérez deux piles 1,5 V de type
AAA en respectant la polarité. Ne
pas mélanger des piles anciennes
ou usagées avec des neuves.
3 Fermez le couvercle.
Pointez la télécommande vers
le capteur de télécommande
de la TV sans fil et l'utilisez
dans les 7 mètres.
Mettez les piles usagées dans
le bac de recyclage, car il peut
nuire à l'environnement.
Note:
Un chargement de piles durera 1 an dans des conditions normales d'utilisation
Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue
période de temps, retirez-les pour éviter tout dommage dû à une fuite.
Ne pas utiliser de piles neuves et usagées ensemble.
Les piles ne doivent pas être exposées à une chaleur excessive telle que le feu
de l'ensoleillement similaire.
L'impédance d'entrée d'antenne de cet appareil est de 75ohm. Le câble coaxial
75 ohms VHF / UHF peut être connecté à la prise d'antenne directement, si le câble
d'antenne est un cable de 300ohm parallèle chargeur à plat, vous devez utiliser le
convertisseur 300ohm/75ohm pour connecter le câble d'antenne à la prise d'antenne.
Pour plus d'informations, veuillez vous référer à l'illustration ci-dessous.
Utilisez a convertisseur 75ohm - 300ohm
ANT IN
Ces instructions supposent que vous aviez déjà connecté votre téléviseur à une
antenne ou un système de télévision par câble. Ignorez l'étape 1 si vous n'avez pas
encore connecté à une antenne ou un système de câble.
Suivez les instructions de Lecture de la Cassette Magnétoscope ou un Caméscope
pour voir votre Magnétoscope(VCR).
Chaque magnétoscope possède une configuration de panneau arrière différente.
Lors de la connection d'un VCR, harmonisez la couleur de la borne de connection
au câble.
Nous recommandons l'utilisation de câbles avec un Noyau de Ferrite.
1. Débranchez le câble ou l'antenne de l'arrière du téléviseur.
2. Branchez le câble ou l'antenne à la borne ANT IN en arrière du VCR.
3. Branchez un câble RF entre la borne ANT OUT du VCR et celle sur le TV.
4. Branchez un câble vidéo entre la prise VIDEO OUT du VCR et celle VIDEO IN
sur le TV.
5. Branchez les câbles audio entre les prises AUDIO OUT du VCR et
celles d'AUDIO L et AUDIO R sur le TV.
Si vous avez un mono (non stéréo) VCR, utilisez un connecteur en Y (non fourni)
pour brancher les prises à droite et à gauche d'entrée audio du téléviseur. Si votre
VCR est de type stéréo, vous devez brancher deux câbles.
