1 *DVB
Programmes
protégés contre
la copie
Le nombre et le type de prises DVB dépend du module DVB optionnel installé
sur votre téléviseur.
Si l’image est déformée alors que vous visionnez un programme de télévision
à la carte protégé contre la copie, branchez le décodeur STB directement au
téléviseur. Ne passez pas par un magnétoscope.
LINK TV
Sortie d’antenne pour la diffusion de signaux
vidéo vers d’autres pièces.
DTV DATA
Pour une utilisation future.
MASTER LINK
Pour un système audio ou vidéo compatible
Bang & Olufsen. Cette prise est également utilisée
pour la diffusion du son et de l’image dans toute
la maison, via BeoLink.
CENTRE 1
Connexion d’une enceinte centrale de type
BeoLab 7. Pour plus d’informations, voir le manuel
correspondant.
POWER LINK 1–6
Pour des enceintes externes dans une installation
de son surround. Voir le manuel pour plus
d’informations.
1 (SUB)
Pour connecter jusqu’à deux subwoofers
Bang & Olufsen. Pour ce type de connexions,
un câble répartiteur est disponible chez votre
revendeur Bang & Olufsen.
IR IN (9 broches)
Pour le récepteur IR de l'écran, permettant le
fonctionnement de la télécommande.
MONITOR
Pour un écran plasma.
CINEMA
Pour la connexion d’un système domotique.
TTL/RS232
Utilisation uniquement dans les installations
hôtelières.
IR IN (mini-jack)
Pour la connexion d’un récepteur IR supplémentaire
lorsque le téléviseur est installé avec un projecteur.
IR 1+2
Pour un émetteur IR externe utilisé avec des
installations de Home Cinéma.
~ – Secteur
Connexion à l’alimentation secteur.
VGA
Prise pour la connexion d’une source vidéo Haute
Définition ou d’un PC. Permet également de
connecter un BeoMaster.
PCMCIA (Module CA)
Pour l'insertion d'une carte et d'un module
permettant d'accéder aux chaînes numériques.
Pour plus d’informations sur les combinaisons
carte et module compatibles, contactez votre
revendeur Bang & Olufsen.
SMARTCARD
Pour l'insertion d'une carte d'accès aux chaînes
numériques. Pour plus d’informations sur les
combinaisons carte et module compatibles,
contactez votre revendeur Bang & Olufsen.
PHONES
Pour connecter un casque stéréo.
> Pour couper le son des enceintes, tourner
rapidement la roue du volume dans le sens
anti-horaire. (Beo4 : appuyer au centre de la
touche .)
> Pour régler le volume du casque, tourner la roue
du volume dans un sens ou dans l’autre. (Beo4 :
appuyer sur ou ).
> Pour rétablir le son des enceintes, tourner
rapidement la roue du volume dans le sens
anti-horaire. (Beo4 : appuyer au centre de la
touche .)
REMARQUE ! Une écoute prolongée à fort volume
peut entraîner des pertes auditives !
Le port USB ( ) est destiné aux mises à jour
logicielles. Disponible uniquement avec un
module DVB en option. Pour plus d'informations,
contactez votre revendeur.
REMARQUE ! Les enregistreurs ne peuvent être
connectés qu’aux groupes de prises AV1 et AV2,
ceux-ci étant les seuls permettant la sortie vidéo.
Connecter le premier enregistreur sur la prise AV1
et le deuxième sur la prise AV2.
Il se peut que certaines prises figurant sur l’illustration du panneau de connexion principal soient occupées par des connexions
internes. Ne pas débrancher les câbles de ces prises !
B
25

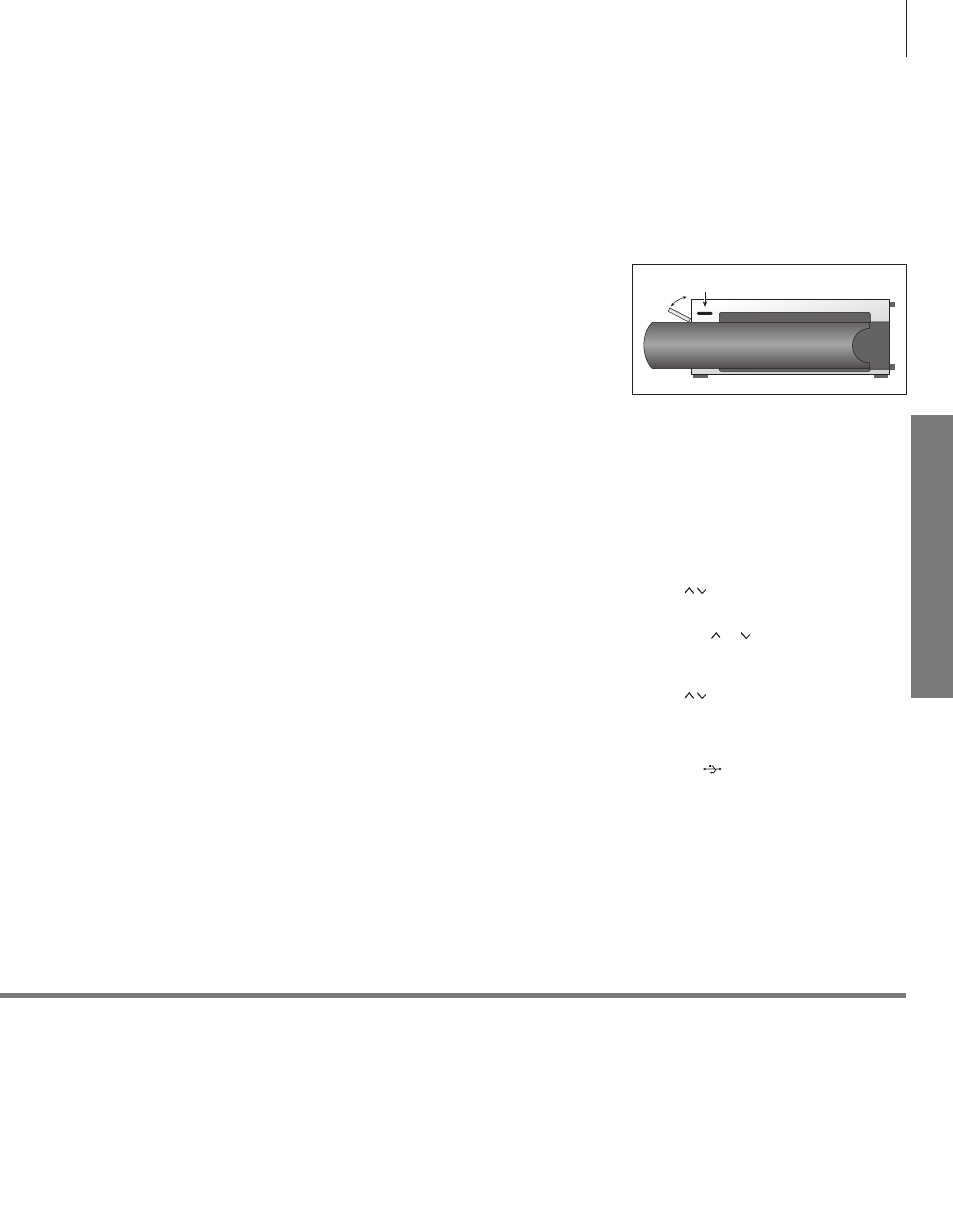

Pour accéder aux prises et établir des connexions
temporaires, appuyer sur le bouton (B) situé sur le
côté droit du système : la porte s’ouvre
automatiquement. Vous pouvez fermer la porte
manuellement.
