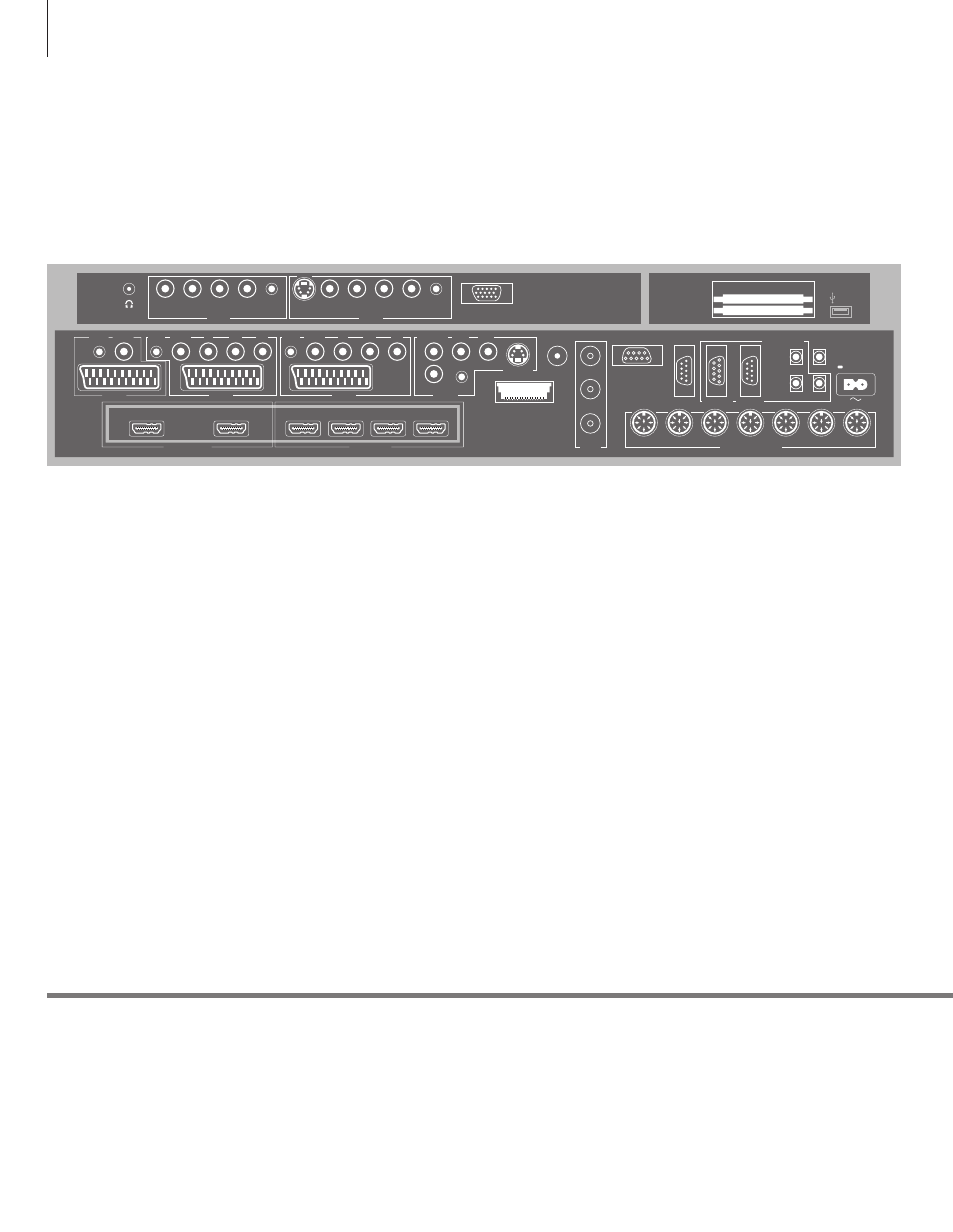

Panneaux de connexion

Tout équipement connecté au panneau de connexion principal doit être enregistré 

dans le menu CONNEXIONS. Les appareils raccordés au panneau de connexion 
latéral peuvent être enregistrés dans le menu CONNEXIONS. 

Conseils utiles

Economie d’énergie

Câble secteur

Master Link ne doit pas être connecté si ECO. ENERGIE est réglé sur OUI dans le menu PARAM. MISE EN 

VEILLE. Si ECO. ENERGIE est défini sur OUI et le téléviseur est en veille, la fiche MASTERLINK est désactivée. 
Il devient par conséquent impossible d’accéder au téléviseur de la pièce principale depuis les systèmes 
audio ou vidéo des pièces linkées. Il est par ailleurs impossible d’effectuer des enregistrements sur les 
sources connectées des prises AV. Voir le Manuel de l’appareil pour plus d’informations.
Brancher la prise ~ sur le panneau de connexion principal du téléviseur à la prise secteur. Le téléviseur 

est en mode veille et prêt à être utilisé. 

AV1 

Groupe de prises pour la connexion AV d’un 

décodeur STB ou d’un enregistreur principal. Il est 
également possible de raccorder d’autres types 
d’appareil vidéo. 

AV2 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

AV3 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

Le téléviseur laisse un circuit signal ouvert entre 
un enregistreur connecté à la prise AV1 et une 
source enregistrable connectée à la prise AV3. 
Cela permet de régler la source sur AV3 pour 
qu’elle se mette en marche automatiquement, 
ainsi que de définir un enregistreur sur AV1 pour 
l’enregistrement programmé de la source sur AV3, 
à condition que l’équipement connecté prenne en 
charge ces fonctions. 

AV4

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

AV5 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. Il est également 

possible d'y brancher un BeoMaster, un appareil 
photo ou une caméra. 

AV6

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. Il est également 

possible d'y brancher un appareil photo ou un 
caméscope. 

CTRL (AV1 – AV6) 
Pour des signaux de contrôle IR vers des 

équipements externes connectés à une prise AV. 

L-IN, R-IN (AV4 – AV6) 
Entrée ligne gauche et droite. AV5 et AV6 sont 
destinés à la connexion audio d'un appareil photo 
ou d'un caméscope (par exemple). 

VIDEO IN (AV4 – AV6) 

Pour le signal vidéo. Il est possible de brancher un 
appareil photo ou une caméra sur les prises AV5 
et AV6. 

Y – Pb – Pr (AV2 – AV3) 

Pour des signaux vidéo venant d’une source 
externe, par exemple une source HDTV. La prise 
peut être utilisée en conjonction avec une prise AV 
ou une prise audio numérique. 

SPDIF (AV1 – AV6) 
Prise d’entrée audio numérique, par exemple un 
lecteur de DVD. 

S VIDEO (AV4, AV6) 
Pour la connexion d'un appareil avec sortie Y/C, 
par exemple une console de jeu. 

HDMI OUT (DISPLAY 1 - 2) 
Connecter un écran plasma et/ou un projecteur.  
Si vous ne connectez qu’un écran ou un projecteur, 
le connecter à DISPLAY 1 ; sinon, connecter 
l’écran à DISPLAY 1 et le projecteur à DISPLAY 2.  
Il est impossible de connecter simultanément deux 
écrans ou deux projecteurs. 

HDMI IN (A–D) 
Pour PC ou source vidéo High Definition Multimedia 
Interface (HDMI). Une prise HDMI peut être 
occupée par un équipement vidéo intégré. Les 
sources peuvent être enregistrées sur n’importe 

quel groupe de prises AV. Pour augmenter le 
nombre de prises HDMI, connecter un boîtier 
d’extension HDMI à la prise HDMI C. 

ANT (1–3) 

Prise d’entrée d’antenne DVB T/C (1) depuis une 
antenne externe/un réseau câblé de télévision, 
DVB–S (2) venant d’une antenne parabolique, une 
antenne externe/un réseau câblé de télévision (3) 
depuis une antenne externe/un réseau câblé de 
télévision analogique.*

1

POWER LINK

CONTROL

CENTRE 1

CINEMA

MONITOR

SMARTCARD

PCMCIA

IR IN

DTV DATA

MASTER LINK

1(SUB)

1

ANALOGUE

DVB-S

DVB-T/C

2

3

2

3

4

TTL

5

6

ANT

HDMI IN

HDMI OUT

AV 4

AV 3

RS232

IR IN

CTRL

SPDIF

VIDEO IN

L IN

R IN

IR 1+2

LINK TV

S VIDEO

Y

SPDIF

CTRL

Pb

Pr

AV 2

AV 5

AV 1

Y

SPDIF

DISPLAY 1

CTRL

SPDIF

CTRL

Pb

Pr

R IN

L IN

VIDEO

IN

SPDIF

CTRL

DISPLAY 2

A

B

C

D

AV 6

R IN

L IN

VIDEO

IN

SPDIF

CTRL

VGA

S VIDEO
