~ – Alimentation secteur
Connexion à l’alimentation secteur.
AV (1–2 et 4)
Prises 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire (lecteur DVD,
décodeur STB, deuxième décodeur,
magnétoscope, etc.).
PUC (1–4)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
SPDIF (1–2)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD. La prise peut être utilisée en
conjonction avec une prise AV.
HDMI IN (A, B et C)
Pour PC ou source vidéo HDMI (High Definition
Multimedia Interface). Les sources peuvent être
enregistrées sur n’importe quel groupe de prises
AV. Pour augmenter le nombre de prises HDMI,
connecter un boîtier d’extension HDMI ou une
matrice HDMI Matrix à la prise HDMI C.
POWER LINK (FRONT – REAR)
Utiliser pour la connexion d’enceintes externes
dans une installation de son surround. Voir le
manuel de l’appareil pour plus d’informations.
POWER LINK (SUB)
Utiliser pour connecter un subwoofer Bang & Olufsen.
RF OUT
Ne pas utiliser.
MASTER LINK
Pour un système audio ou vidéo compatible
Bang & Olufsen.
STAND
Pour la connexion d’un pied motorisé.
AERIAL
Ne pas utiliser.
Y – Pb – Pr (AV2–4, 6)
Pour des signaux vidéo provenant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise
AV ou une prise audio numérique.
AV3 (vidéo, L, R)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
VGA (AV3)
Pour la connexion d’un ordinateur afin de recevoir
des graphiques analogiques.
Brancher un casque stéréo.
Remarque : une écoute prolongée à fort volume
peut entraîner des pertes d’audition.
CAMERA (R, L, vidéo, AV5)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
Câble secteur et fiche
Utiliser un appareil photo ou un
casque audio
Brancher la prise ~ située sur le panneau de connexion principal du téléviseur à la prise secteur. Le téléviseur est en
mode veille et prêt à être utilisé.
Voir le manuel de l’appareil pour plus d’informations sur l’utilisation des appareils photo et des casques audio.

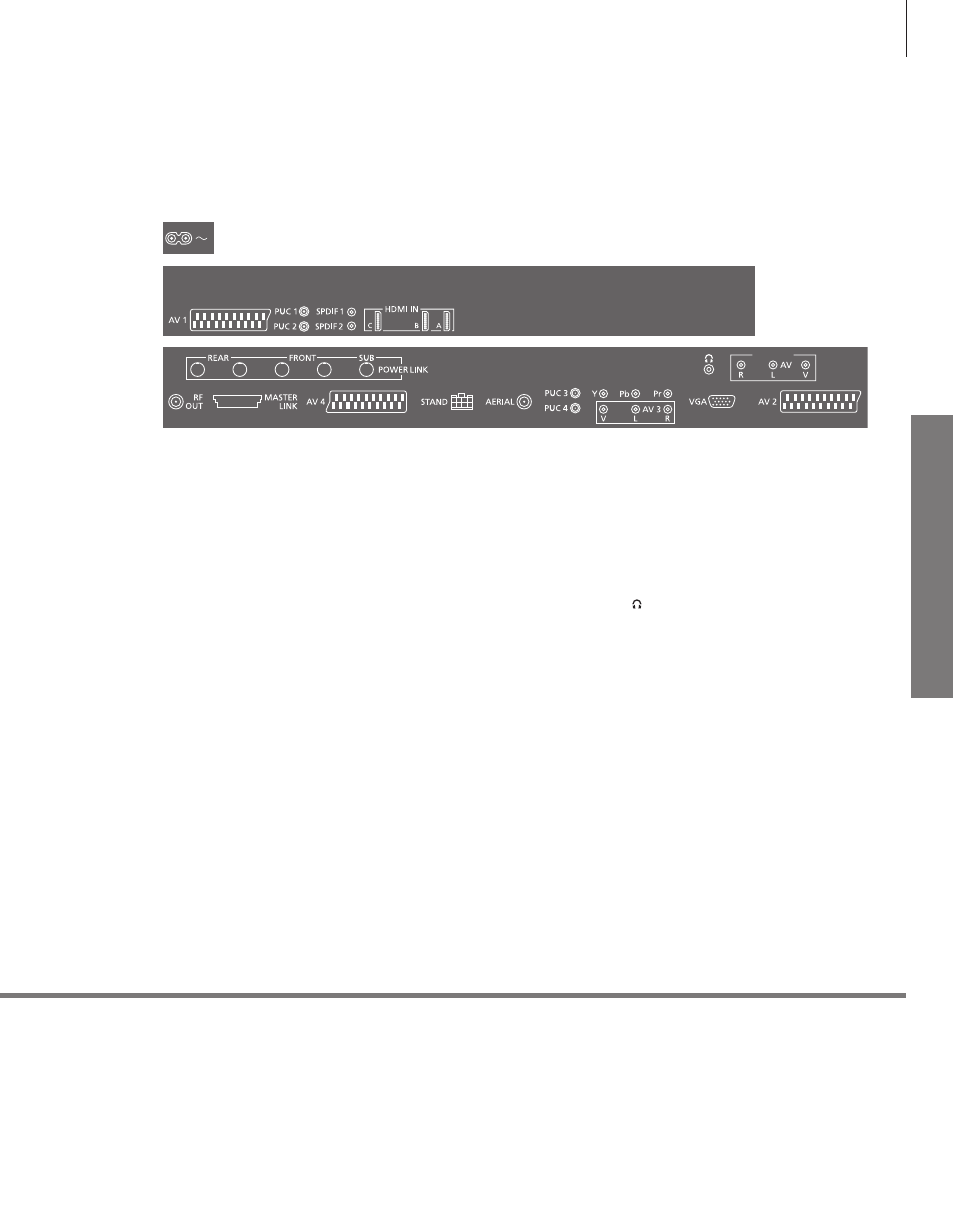

Panneaux de connexion – BeoVision 10-40/46
Tout équipement raccordé au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS.
CAMERA
5
17
Secteur
