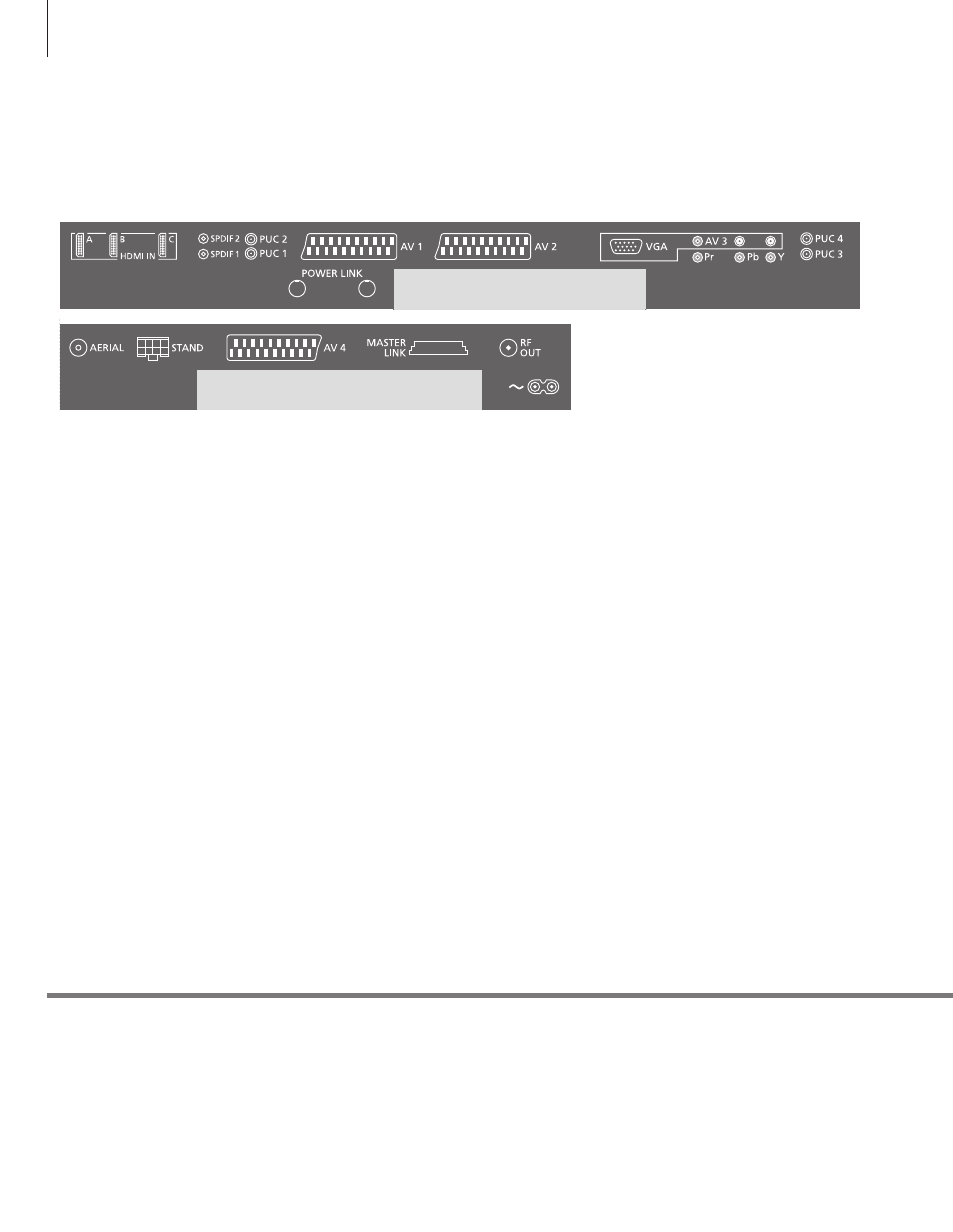

Panneaux de connexion – BeoVision 10-32
Tout équipement raccordé au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS.
Conseils utiles
HDMI IN (A, B et C)
Pour PC ou source vidéo HDMI (High Definition
Multimedia Interface). Les sources peuvent être
enregistrées sur n’importe quel groupe de prises
AV. Pour augmenter le nombre de prises HDMI,
connecter un boîtier d’extension HDMI ou une
matrice HDMI Matrix à la prise HDMI C.
SPDIF (1–2)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD. La prise peut être utilisée en
conjonction avec une prise AV ou HDMI.
PUC (1–4)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
AV1, AV2
Prises 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire (lecteur DVD,
décodeur STB, deuxième décodeur,
magnétoscope, etc.).
POWER LINK
Prises utilisées pour connecter un subwoofer et/ou
des enceintes externes Bang & Olufsen. Voir le
manuel de l’appareil pour plus d’informations.
VGA (AV3)
Pour la connexion d’un ordinateur afin de recevoir
des graphiques analogiques.
AV 3 (R, L, video)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
Y – Pb – Pr (AV2–AV4, AV6)
Pour des signaux vidéo provenant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise
AV ou une prise audio numérique.
AERIAL
Ne pas utiliser.
STAND
Pour la connexion d’un pied motorisé.
AV 4
Prises 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire (lecteur DVD,
décodeur STB, deuxième décodeur,
magnétoscope, etc.).
MASTER LINK
Pour un système audio ou vidéo compatible
Bang & Olufsen.
RF OUT
Ne pas utiliser.
~ – Alimentation secteur
Connexion à l’alimentation secteur.
Economies d’énergie
Fiches appareil photo/casque
Si ECO. ENERGIE est réglé sur OUI dans le menu PARAM. MISE EN VEILLE, les prises AV4 et MASTERLINK sont désactivées
lorsque le téléviseur est en veille. Il devient par conséquent impossible d’accéder au téléviseur de la pièce principale
depuis les systèmes audio ou vidéo des pièces linkées. Il est par ailleurs impossible d’effectuer des enregistrements sur
les sources connectées à la prise AV4. Voir le manuel de l’appareil pour plus d’informations.
Voir le manuel de l’appareil pour consulter les instructions de placement et d’utilisation d’appareil photo et de casque
sur le modèle BeoVision 10-32.
