4 -
JBL SYNTHESIS SDP-25 Connexions du panneau arrière
Entrées HDMI : connectez la sortie d'un périphérique source HDMI à ces prises.
Sorties HDMI : connectez ces prises à l'entrée de votre moniteur vidéo en fonction des sélections
effectuées pour la Vidéo zone 2 dans le menu de configuration de la zone 2 (voir la page 13) :
• La prise HDMI 1 transmet toujours la source d'entrée sélectionnée et les menus lorsqu'ils sont utilisés.
• Lorsque la Zone 2 est réglée à la valeur d'usine par défaut Désactivée, elle transmet l'entrée
sélectionnée sans superposition de menu.
• Lorsque le réglage Vidéo zone 2 est changé en Activée, la prise HDMI 2 émettra la source sélectionnée
pour le système de la Zone 2.
• Lorsque vous utilisez le Canal de retour audio (ARC) pour envoyer l'audio d'une source vers le téléviseur
ou le moniteur, tel qu'un service de diffusion, connectez la sortie marquée ARC du téléviseur à la prise
jack HDMI 1/ARC.
Entrée audio USB : connectez cette prise à une prise USB d'un ordinateur, un serveur multimédia ou un
autre appareil qui envoie l'audio numérique au SDP-25. Un pilote peut être nécessaire pour lire l'audio de
votre ordinateur via cette entrée. Pour plus d'informations, consultez la section Support du SDP-25 sur www.
jblsynthesis.com.
Prise de commande série : pour utiliser un système de commande série, connectez cette prise au
contrôleur. Nous recommandons que cette prise soit utilisée uniquement par les installateurs connaissant la
programmation des systèmes de commande RS-232.
Commande IR avant : quand ce commutateur est réglé sur sa position par défaut On (en haut), le capteur
IR en façade capture les commandes de la télécommande. Lorsque vous utilisez des récepteurs de télécommande
externes, vous pouvez vouloir basculer le commutateur sur Off (en bas) afin d'éviter des interférences.
Entrées audio numérique coaxial : connectez la sortie audio numérique coaxiale d'un périphérique source
à ces prises.
Sorties audio numérique coaxial : connectez ces prises à l'entrée numérique coaxiale d'un enregistreur
audio numérique pour enregistrer une source audio numérique sélectionnée.
Sorties audio numérique optique : connectez ces prises à l'entrée numérique optique d'un enregistreur
audio numérique pour enregistrer une source audio numérique sélectionnée.
Entrées audio numérique optique : connectez la sortie audio numérique optique d'un périphérique source
à ces prises.
Sorties de déclenchement : ces prises fournissent un signal 12 volts CC qui permet de commander avec
une commande de déclenchement externe l'état marche/arrêt d'appareils connectés.
• La sortie de déclenchement A envoie un signal lorsque le SDP-25 est allumé. Nous recommandons
d'utiliser cette prise pour la connexion aux amplificateurs de puissance audio.
• La sortie de déclenchement B envoie un signal de commande d'appareils externes tels que des écrans
et des stores quand le réglage du déclenchement B pour toute entrée dans le menu de configuration
des entrées est réglé sur On pour toute entrée. Consultez la page 9 pour plus d’informations sur la
programmation des déclenchements.

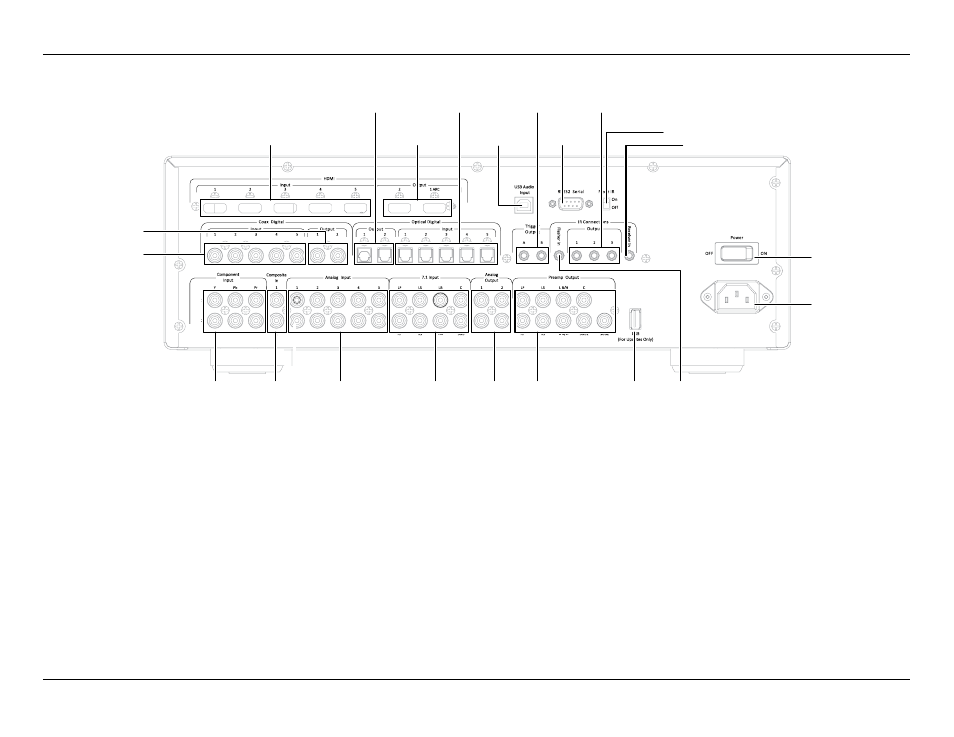

CONNEXIONS DU PANNEAU ARRIÈRE
Commutateur
marche/arrêt
principal
Prise du cordon
secteur
Entrée
d'émetteur IR
Prise USB
de mise à
jour
Sorties de
préamplificateur
Sorties
audio
analogique
Entrées 7.1
directes
Entrées
audio
analogiques
Entrées
vidéo
composites
Entrées vidéo
composantes
Entrées HDMI
Sorties audio
numériques optiques
Sorties
HDMI
Entrée
audio USB
Sorties de
déclenchement
Sortie
d'émetteur IR
Prise de
commande
série
Commande IR avant
Entrée de récepteur IR
Entrées audio
numériques optiques
Sorties audio
numériques coaxiales
Entrées audio
numériques coaxiales
