6 Maintenance à l’état hors tension
Manuel d’entretien
SC500-800HE20-WH-fr-10
25

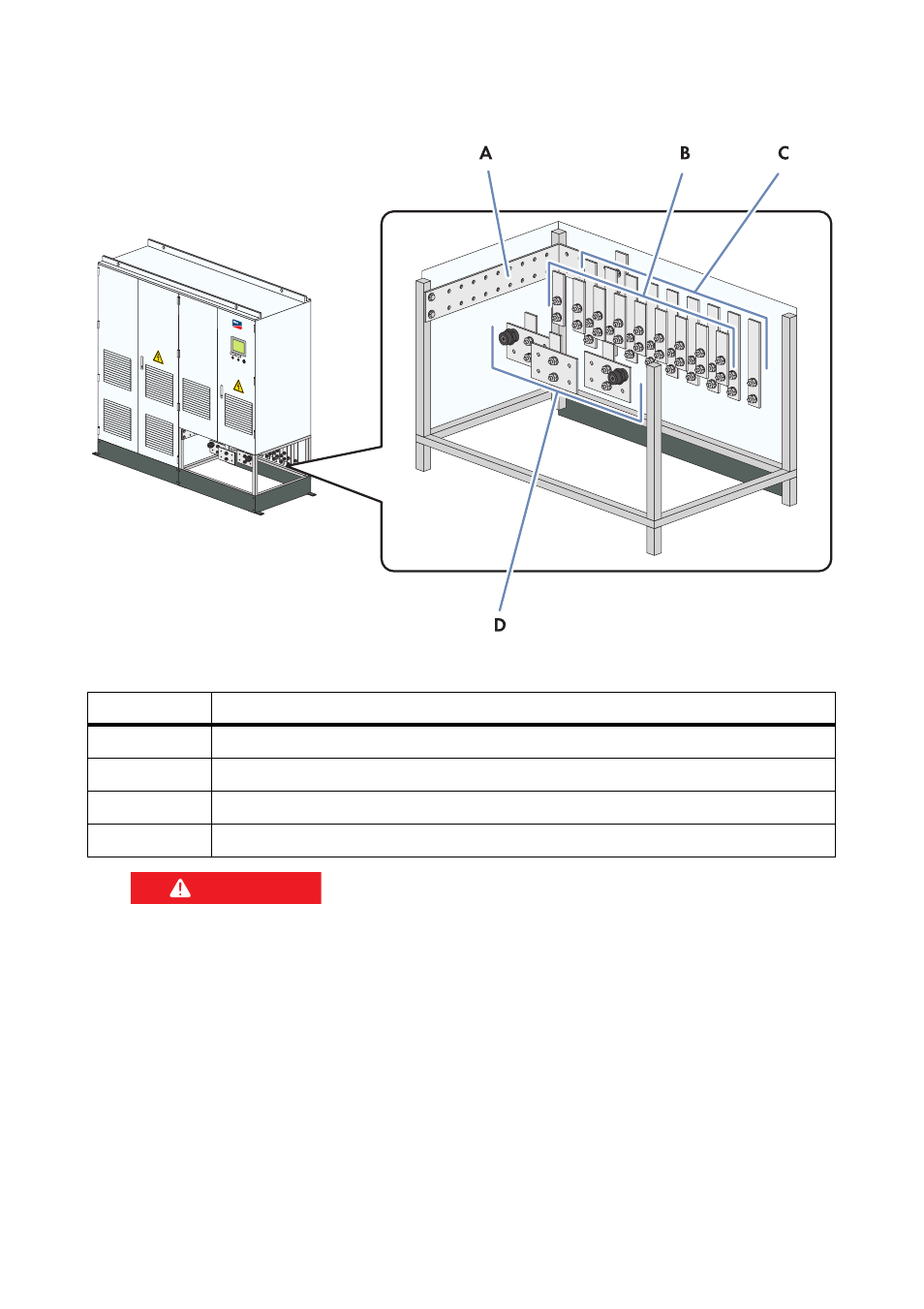

Figure 7 : Position du câblage de puissance
2. Contrôlez que tous les vissages du câblage de puissance sont bien serrés.
Si des vissages sont desserrés, resserrez-les à l’aide d’une clé dynamométrique.
3. Contrôlez la présence de décolorations ou d’altérations au niveau de l’isolation et des liaisons.
Si l’isolation ou les liaisons sont décolorées ou altérées, contactez le Service en Ligne de SMA.
4. Contrôlez la présence de dommages sur les vissages ou de corrosion sur les éléments de
contact.
Si les vissages sont endommagés ou les éléments de contact corrodés, remplacez-les.
Position
Désignation
A
Barre de raccordement des câbles de mise à la terre
B
Brides de connexion pour câbles AC
C
Brides de connexion pour câbles DC+
D
Brides de connexion pour câbles DC‒
1.
%"/(&3
Danger de mort par choc électrique ou arc électrique en cas de contact avec les
composants conducteurs de tension
• Déconnectez l’onduleur (voir chapitre 6.1).
