SMA Solar Technology AG 6 Maintenance à l’état hors tension
Manuel d’entretien SC500-800HE20-WH-fr-10 23

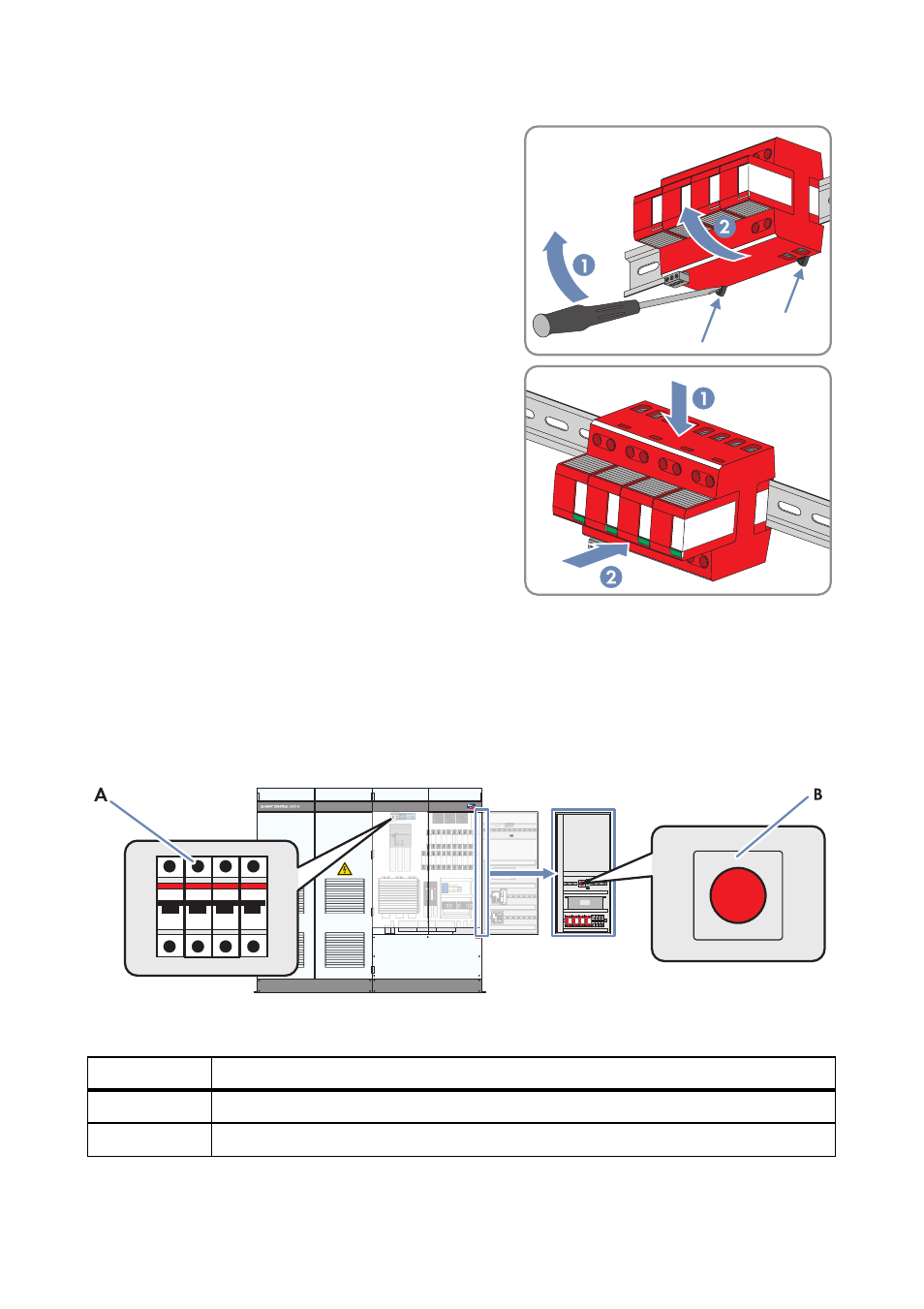

– Appuyez sur le levier et retirez le parafoudre
vers le haut hors du rail DIN.
– Insérez le nouveau parafoudre par le haut dans
le rail DIN et appuyez celui-ci contre le rail DIN.
– Raccordez les câbles aux bornes auxquelles ils étaient connectés.
3. Vérifiez à l’aide d’un appareil de contrôle que le parafoudre est prêt à être utilisé (procédure
de contrôle : voir manuel d’utilisation de l’appareil de contrôle).
Si le parafoudre est défectueux, remplacez-le.
6.4.5 Remplacement du GFDI / relais Soft Grounding
Figure 6 : Position du GFDI et du relais Soft Grounding
Position Désignation
A GFDI
B Relais Soft Grounding
