SMA America, LLC Préparation du sectionneur en vue de son installation
Déballage DISU_SCUS-AP-fra-IUS110911 27

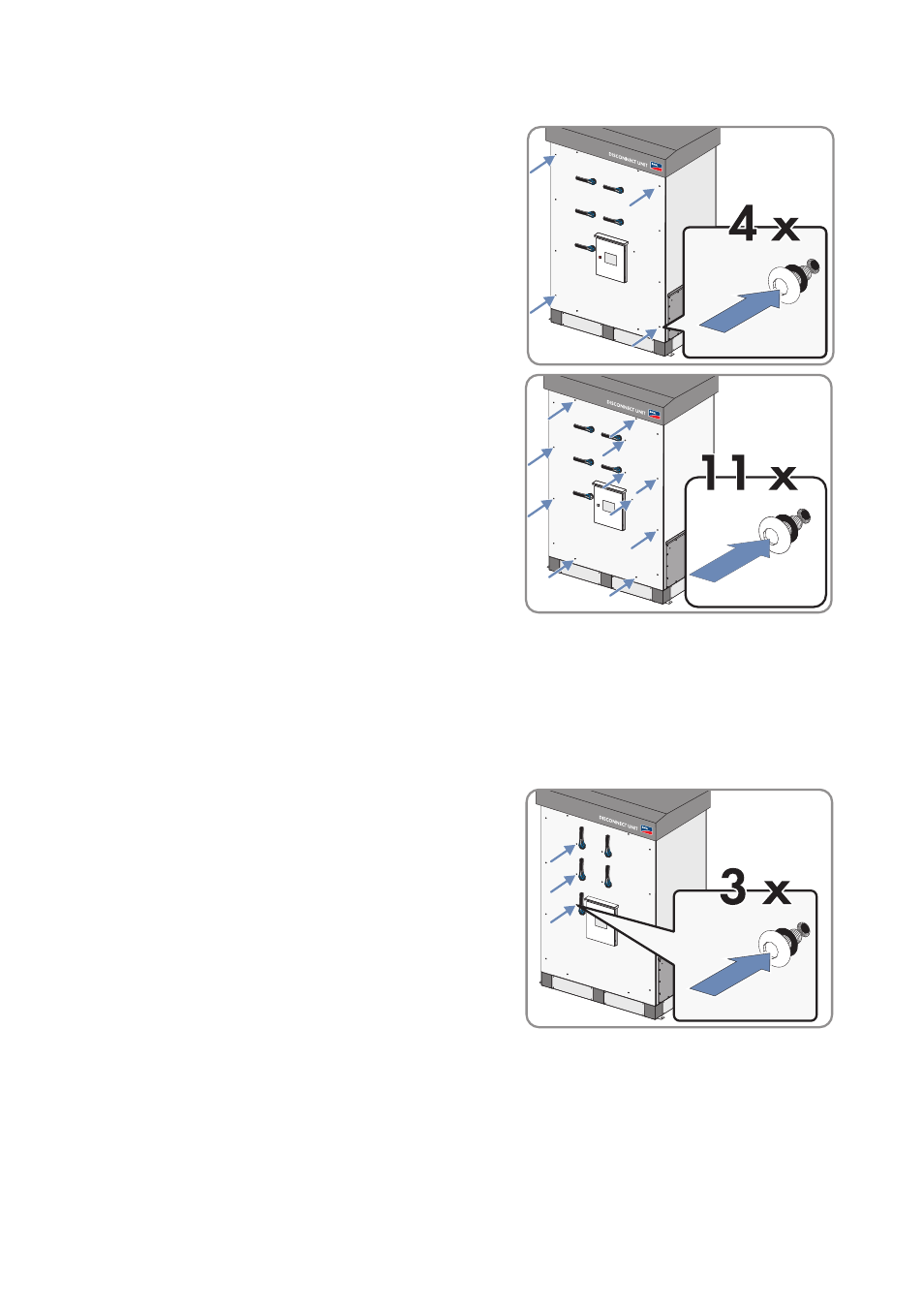

5. Fixez le panneau avant du boîtier au niveau des
4 coins du sectionneur à l'aide de 4 vis et de
4 rondelles d'étanchéité. Serrez les vis à la main, de
sorte que le panneau avant du boîtier reste mobile.
6. 11 trous sans vis restent accessibles sur le panneau
avant. Les 3 trous situés derrières les poignées de
gauche ne sont pas encore accessibles. Insérez des
vis et des rondelles d'étanchéité dans les 11 trous.
Serrez les vis à la main.
7. Veillez à ce que le panneau avant du boîtier coïncide avec les bords du sectionneur. Serrez
toutes les vis avec un couple de 44 pouces-livres (5 Nm).
8. Assurez-vous que tous les interrupteurs fonctionnent correctement : basculez-les en position
« On », puis rebasculez-les en position « Off ».
Les interrupteurs fonctionnent correctement s'il n'y a pas de jeu dans les arbres et que les
interrupteurs émettent un son de commutation clair. Réajustez si nécessaire.
9. Lorsque tous les interrupteurs fonctionnent
correctement, basculez-les en position « On » et
insérez 3 vis équipées de rondelles d'étanchéité dans
les trous des poignées du côté gauche. Serrez les vis
avec un couple de 44 pouces-livres (5 Nm).
10. Basculez tous les interrupteurs en position « Off ».
