SMA America, LLC Préparation du sectionneur en vue de son installation
Déballage DISU_SCUS-AP-fra-IUS110911 25
5. Alignez correctement le toit par rapport aux côtés et
à la face arrière du sectionneur. Les alésages du
panneau avant doivent coïncider avec les filetages
du sectionneur.
6. Fixez le toit au sectionneur à l'aide des vis fournies.
7. Serrez les vis avec un couple de 18 pouces-livres
(2 Nm).
8.3 Fermeture du sectionneur

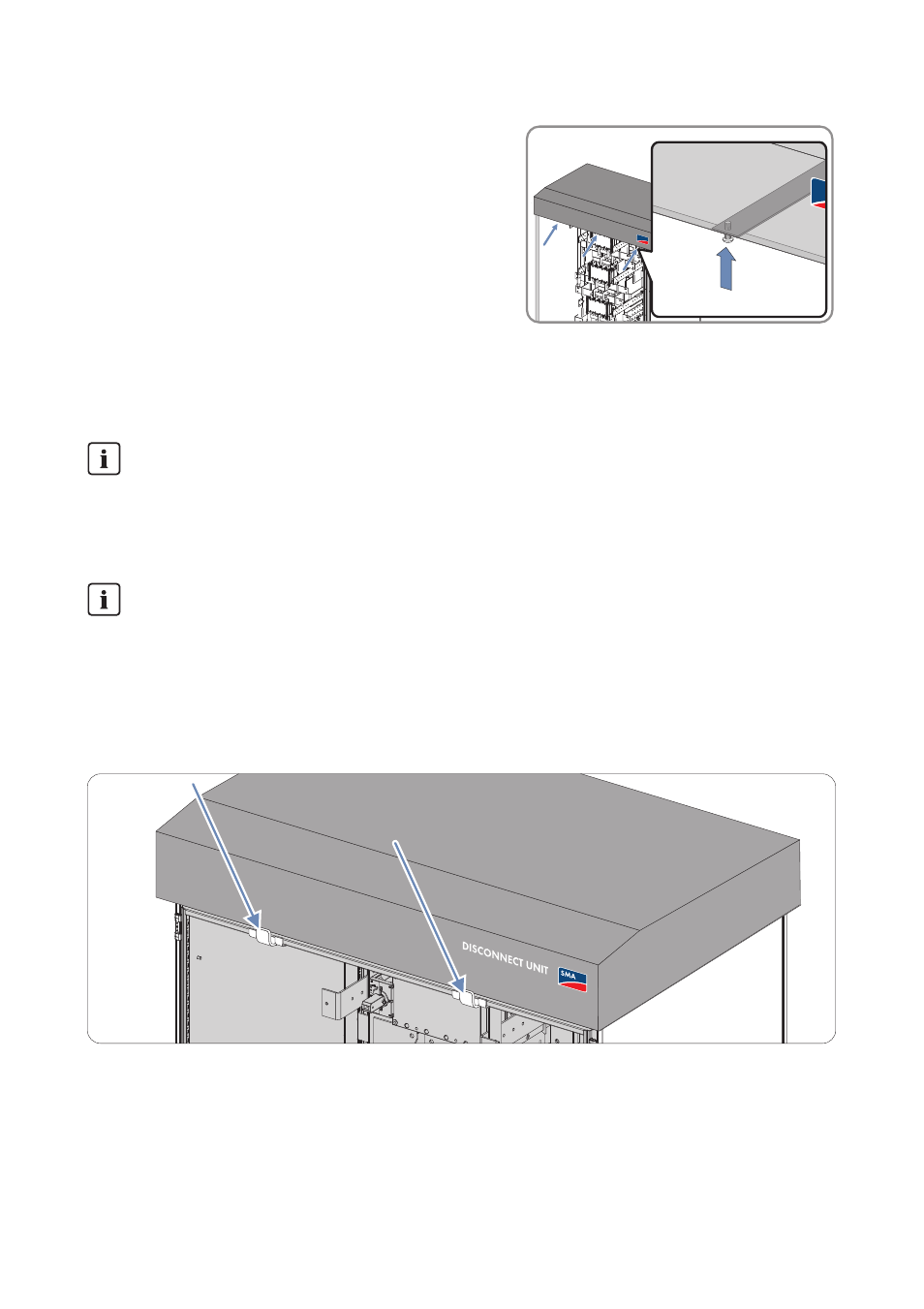

Figure 2: Position des crochets pour accrocher le panneau avant.
Installation complète du sectionneur
En effectuant l'installation du sectionneur conformément au guide d'installation, vous gagnez
du temps car le sectionneur est déjà ouvert. Si l'installation est effectuée ultérieurement ou à un
autre endroit, refermez le sectionneur comme décrit dans ce chapitre.
Instructions avant la fermeture du sectionneur
• Les poignées du panneau avant du boîtier doivent être en position « Off » pour que les
arbres s'enclenchent correctement.
• Les deux crochets pour le panneau avant du boîtier doivent être correctement
positionnés. Les deux crochets sont mobiles et doivent être placés comme suit par rapport
aux côtés : de 11
3
⁄
4
pouces à 1 pied 3
3
⁄
4
pouces (300 mm à 400 mm).
