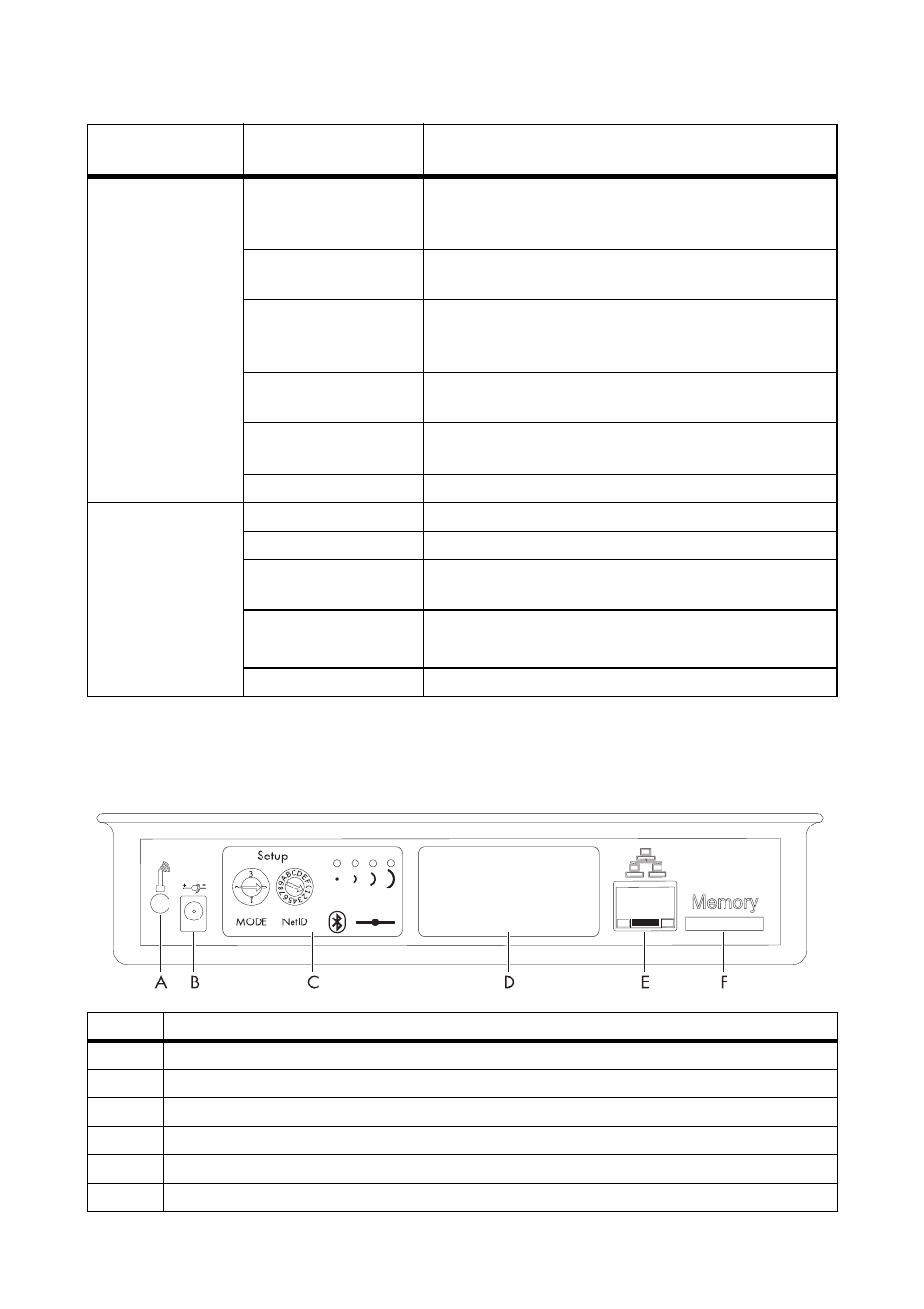

4.4 Aperçu de la zone de raccordement
« SD CARD »
Allumée en vert
La carte SD non protégée en écriture est insérée et
l’espace disponible est supérieur à 10 % de la
capacité totale.
Clignotante en vert
Écriture sur la carte SD. L’espace disponible est
supérieur à 10 % de la capacité totale.
Allumée en orange
La carte SD non protégée en écriture est insérée, et
l’espace disponible est inférieur ou égal à 10 % de la
capacité totale.
Clignotante en orange Écriture sur la carte SD. L’espace disponible est
inférieur ou égal à 10 % de la capacité totale.
Allumée en rouge
La carte SD protégée en écriture est pleine ou se trouve
sur un fichier de mise à jour de la carte SD.
Éteinte
Aucune carte SD insérée
« SYSTEM »
Allumée en vert
La Sunny WebBox est opérationnelle.
Clignotante en vert
La Sunny WebBox démarre.
Clignotante en orange La Sunny WebBox effectue une mise à jour du
micrologiciel.
Clignotante en rouge Une erreur système est survenue.
« POWER »
Allumée en vert
La Sunny WebBox est alimentée en tension.
Éteinte
La Sunny WebBox n’est pas alimentée en tension.
a
Les appareils tels que prise radiocommandée SMA, SMA Bluetooth Repeater et SMA Bluetooth Power Injector n’ont aucune
influence sur l’état de la DEL « PLANT STATUS ».
Position Désignation
A
Prise pour câble d’antenne GSM (non affectée)
B
Raccordement pour le bloc d’alimentation
C
Module Bluetooth
D
Baie module (non affectée)
E
Port réseau pour Ethernet 10/100 Mbits
F
Port pour carte SD
Désignation des
DEL
État
Signification
