5.3 Montage du jeu d’équipement ultérieur ventilateur dans
l’onduleur
Conditions requises :
☐ L’onduleur doit être mis hors tension et le couvercle inférieur du boîtier, ouvert (voir instructions
d’installation de l’onduleur).
☐ Le relais multifonction doit être démonté et l’écran, relevé (voir chapitre 5.2 « Démontage du
relais multifonction », page 12).

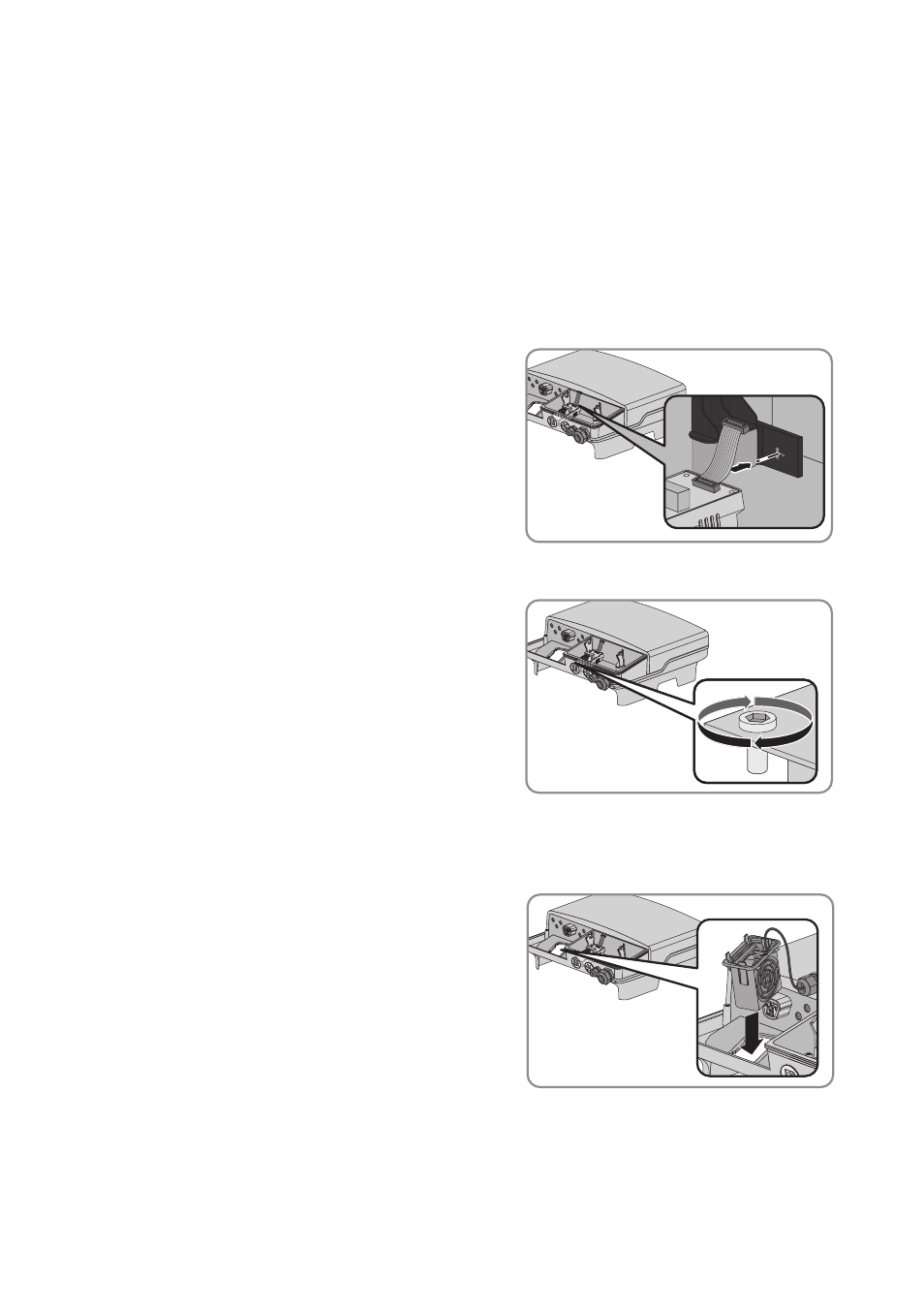

1. Placez le module de commande dans l’onduleur et
poussez le câble plat vers le haut derrière l’écran.
Ce faisant, l’ergot de guidage du module de
commande doit être inséré dans l’évidement du
support de l’écran.
2. Serrez à fond la vis du module de commande à
l’aide d’une clé pour vis à six pans creux
d'ouverture 3.
3. Retirez le couvercle de l’ouverture du boîtier de ventilateur.
4. Insérez le ventilateur et sa grille dans l’ouverture de
boîtier. La flèche sur le boîtier du ventilateur doit
pointer en direction de l’écran.
5. Insérez les ergots d’enclenchement sur le côté droit du boîtier du ventilateur sous la paroi du
boîtier et poussez le ventilateur et sa grille dans l’ouverture de boîtier correspondante.
☑ Les ergots d'enclenchement gauches s’encliquettent.
