5 Montage SMA Solar Technology AG
12 FANKIT01-IA-fr-12 Instructions d’installation
5 Montage
5.1 Aperçu de la zone de montage

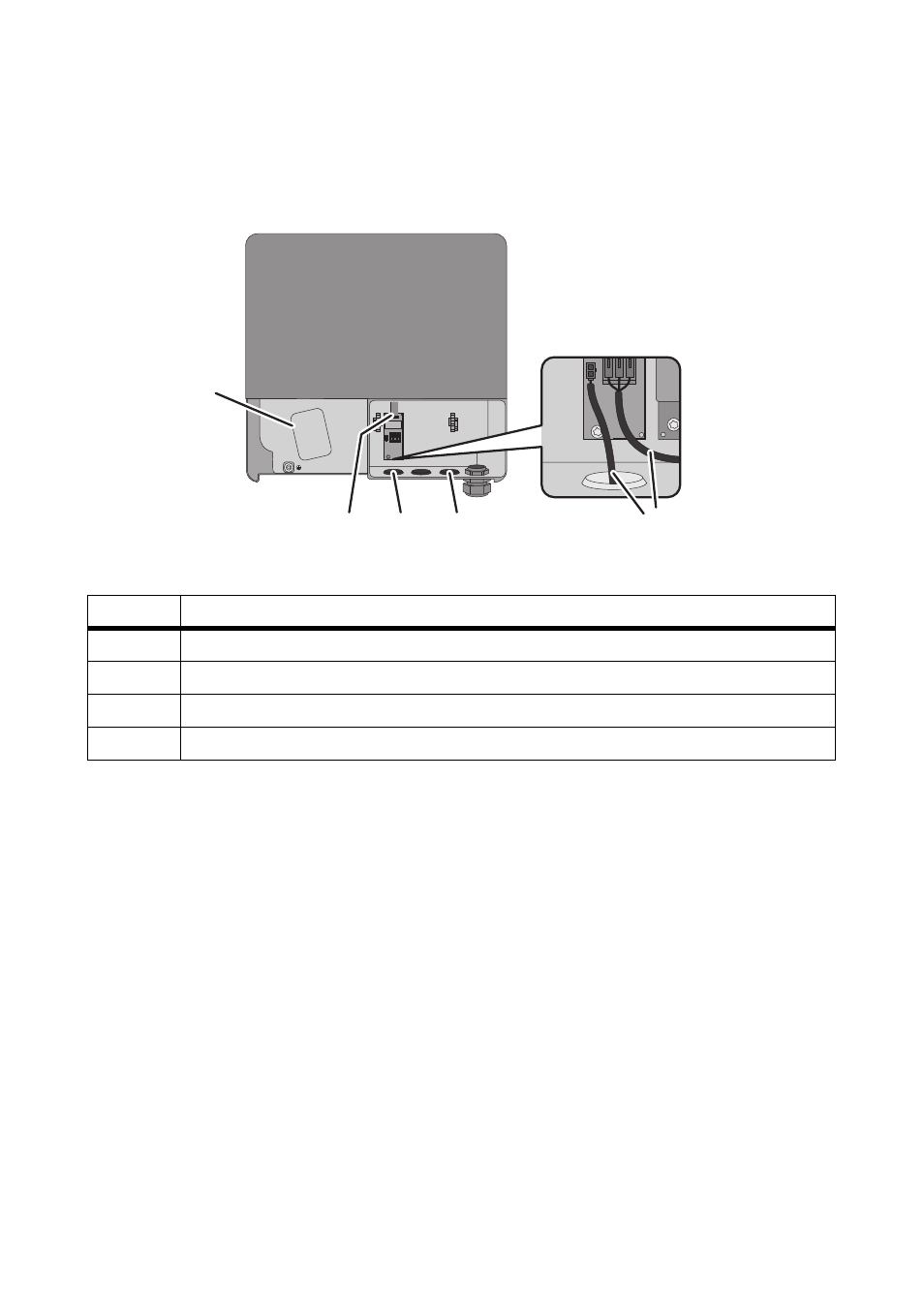

Figure 3 : Zone de montage dans l’onduleur avec couvercle de boîtier inférieur ouvert et écran relevé
5.2 Démontage du relais multifonction
Si un relais multifonction est déjà installé, cela bloque la zone de montage du module de commande.
Le relais multifonction doit être démonté avant le montage du jeu d’équipement ultérieur ventilateur
selon la procédure suivante.
1. Mettez l’onduleur hors tension et ouvrez-le (voir instructions d’installation de l’onduleur).
2. Si le relais multifonction est affecté, désactivez la tension d’alimentation de ce dernier et
sécurisez-le contre toute remise en marche.
Position Description
A Chemins des câbles
B Ouverture de boîtier pour le raccordement du jeu d’équipement ultérieur ventilateur
C Lieu de montage du module de commande
D Ouverture de boîtier pour le ventilateur avec boîtier du ventilateur
C B A
D
B
