HEIDENHAIN TNC 640 347
1
1
.3 F
raisag
e
incliné dans le plan incliné (Option logiciel 2)

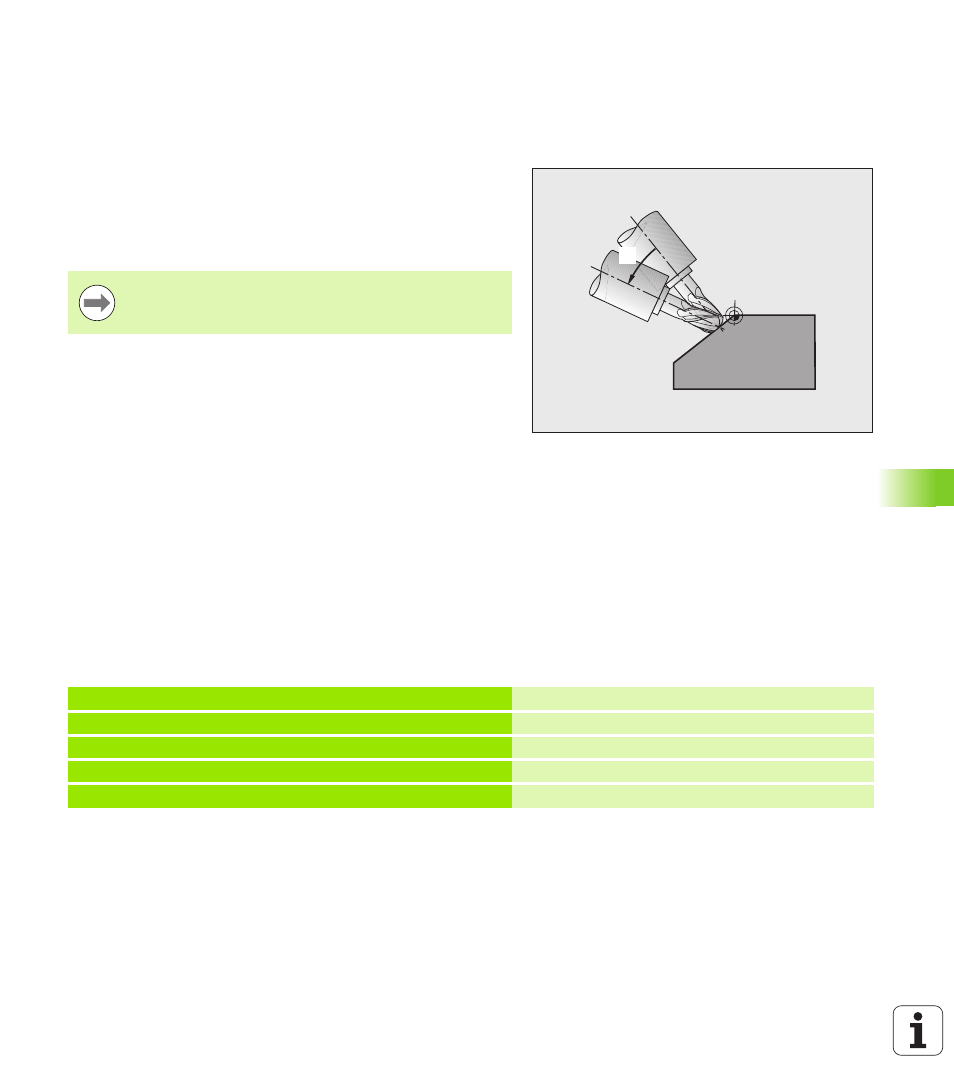

11.3 Fraisage incliné dans le plan
incliné (Option logiciel 2)
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles:
„ Fraisage incliné par déplacement incrémental d'un axe rotatif
„ Fraisage incliné au moyen de vecteurs normaux
Fraisage incliné par déplacement incrémental
d'un axe rotatif
U Dégager l'outil
U Activer M128
U Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN:
IB
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
...
N12 G00 G40 Z+50 M128 * Positionnement à hauteur de sécurité, activer M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F900 * Définir la fonction PLANE et l'activer
N14 G01 G91 F1000 B-17 * Régler l'angle d'inclinaison
... Définir l'usinage dans le plan incliné
