Initialiser le point d'origine avec le palpeur 3D (option 17) 14.10
14
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
485

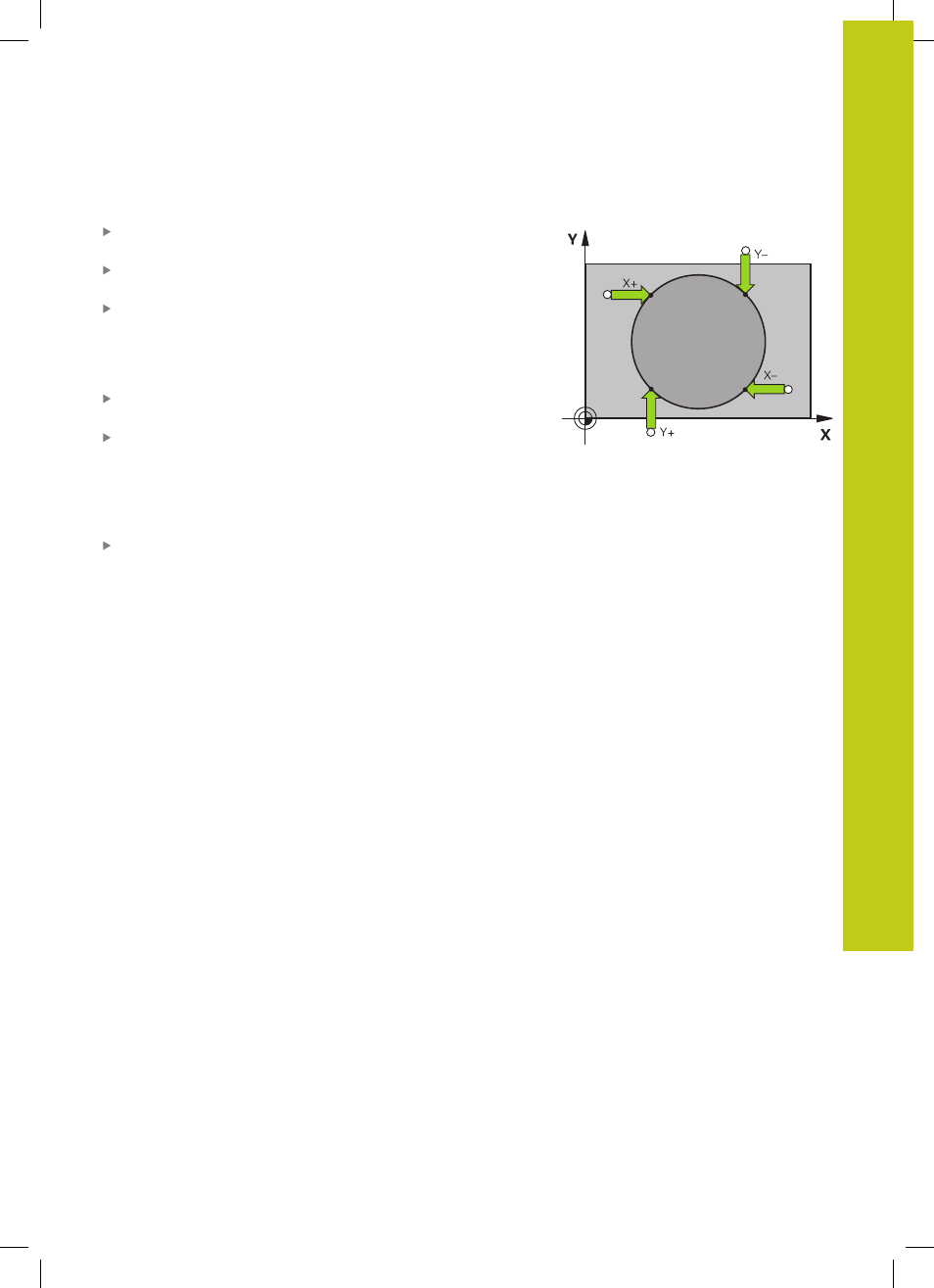

Cercle extérieur :
Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle.
Sélectionner le sens de palpage ou la softkey pour la routine de
palpage automatique
Palpage : appuyer sur la touche START externe. Si vous n'utilisez
pas de routine de palpage automatique, vous devez répéter
cette opération. Vous pouvez faire calculer le centre après la
troisième opération de palpage (quatre points de palpage sont
conseillés).
Terminer l'opération de palpage, passer dans le menu
Exploitation : appuyer sur la softkey
EXPLOITER
Point d'origine : introduire les coordonnées du point d'origine,
valider avec la softkey
INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (voir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de points zéro",
page 469 ou voir "Inscrire les valeurs de mesure des cycles
palpeurs dans le tableau Preset", page 470)
Quitter la fonction de palpage : appuyer sur la softkey
FIN
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
