Cycles palpeurs : contrôle automatique des pièces
16.13 MESURE PLAN (cycle 431, DIN/ISO : G431, option de logiciel 17)
16
416
TNC 620 | Manuel d'utilisation Programmation des cycles | 7/2014
16.13 MESURE PLAN (cycle 431, DIN/ISO :
G431, option de logiciel 17)
Mode opératoire du cycle

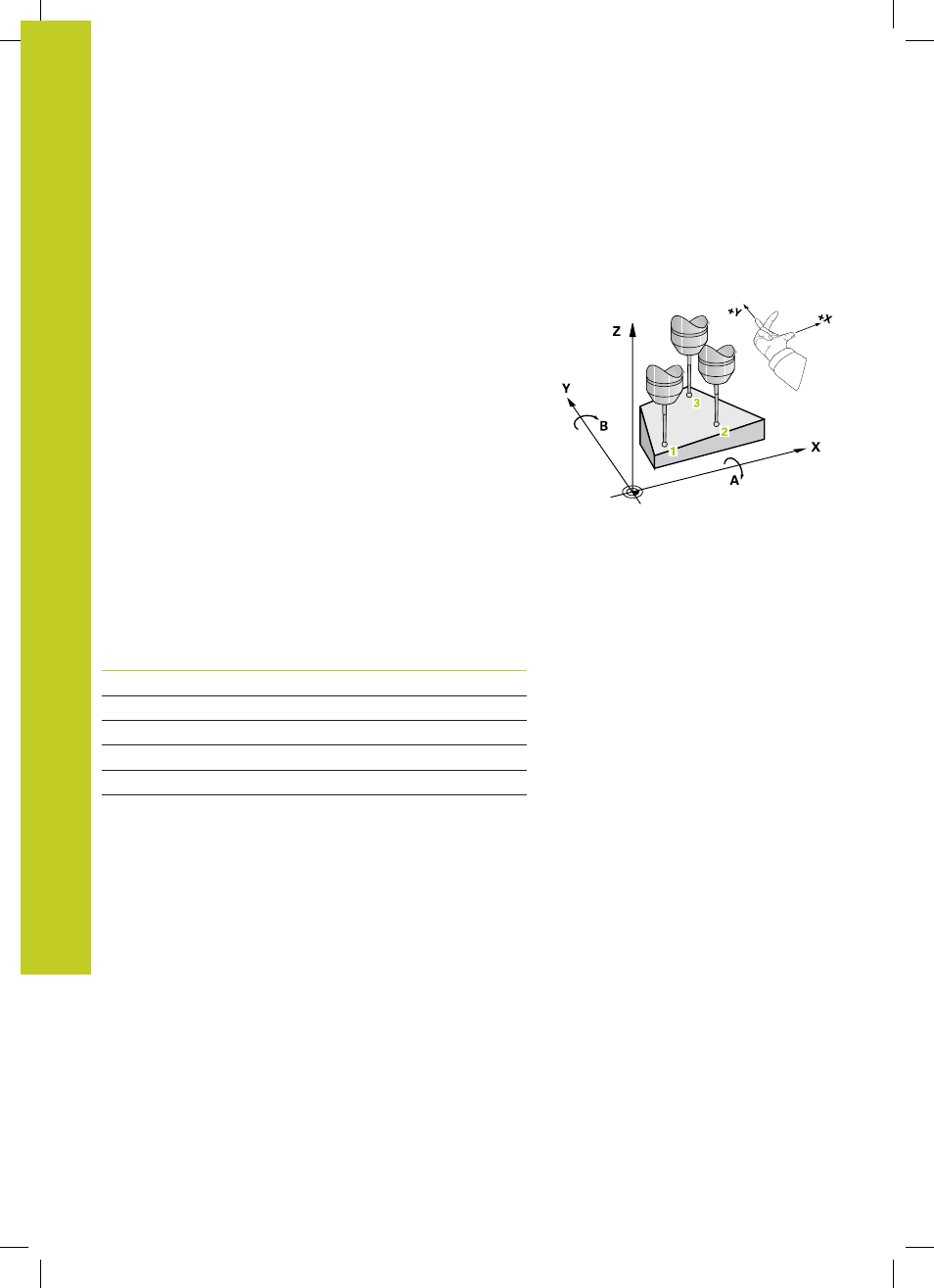

Le cycle palpeur 431 détermine la pente d'un plan grâce à
la mesure de trois points et mémorise les valeurs dans les
paramètres-système.
1 La TNC positionne le palpeur au point de palpage 1 programmé,
en avance rapide (valeur de la colonne
FMAX) et selon la
logique de positionnement. (voir "Exécuter les cycles palpeurs",
Page 296) Le palpeur mesure alors le premier point du plan.
Pour cela, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de palpage.
2 Le palpeur est ensuite rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage 2 où il
mesure la valeur effective du deuxième point du plan.
3 Après quoi le palpeur est rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage 3 où il
mesure la valeur effective du troisième point du plan.
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité et mémorise les valeurs angulaires calculées dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q158 Angle de projection de l'axe A
Q159 Angle de projection de l'axe B
Q170 Angle dans l'espace A
Q171 Angle dans l'espace B
Q172 Angle dans l'espace C
Q173 à Q175 Valeurs de mesure dans l'axe du
palpeur (première à troisième
mesure)
