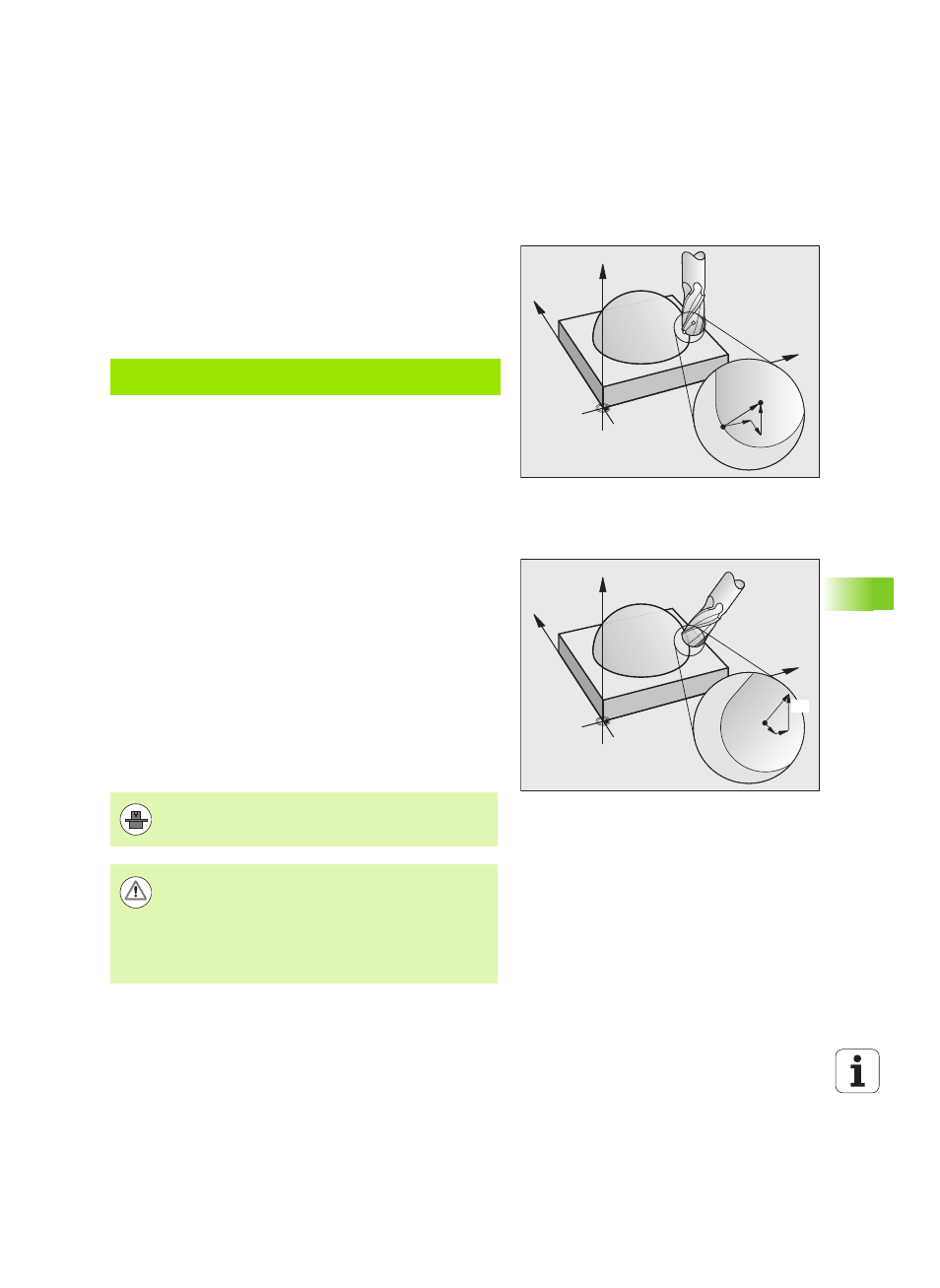

Correction 3D sans TCPM
La TNC exécute un usinage trois axes avec une correction 3D à
condition que le programme CN contienne les normales aux surfaces.
Dans ce cas, la correction de rayon RL/RR et TCPM ou M128 doit être
inactive. La TNC décale l'outil dans la direction des normales aux
surfaces, de la somme des valeurs Delta (tableau d'outils et TOOL
CALL
).
Exemple : format de séquence avec normales aux surfaces
Face Milling : correction 3D avec TCPM
Face Milling est un usinage avec le bout de l'outil. Lors d'un usinage 5
axes, une correction 3D est possible quand le programme CN contient
des normales aux surfaces et que TCPM ou M128 est actif.. La correction
RL/RR
n'a pas besoin d'être active. La TNC décale l'outil dans la
direction des normales aux surfaces, de la somme des valeurs Delta
(tableau d'outils et TOOL CALL).
Avec TCPM (voir „Conserver la position de la pointe de l'outil lors du
positionnement des axes inclinés (TCPM) : M128 (option de logiciel
2)”, page 371) activée, la TNC maintient l'outil perpendiculairement au
contour de la pièce si aucune orientation d'outil n'a été définie dans la
séquence LN.
Si une orientation d'outil T a été définie dans la séquence LN et si M128
(ou FUNCTION TCPM) est activée simultanément, la TNC positionne
automatiquement les axes rotatifs de la machine de manière à ce que
l'outil atteigne l'orientation d'outil programmée.
Z
Y
X
P
T
NZ P
NX
NY
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Droite avec correction 3D
X, Y, Z : Coordonnées corrigées du point final de la droite
NX, NY, NZ : Composantes des normales aux surfaces
F : Avance
M : Fonction auxiliaire
Z
Y
X
TX TY
TZ
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Faites attention aux risques de collision de la tête avec la
pièce ou avec les matériels de serrage.
