HEIDENHAIN TNC 620 393

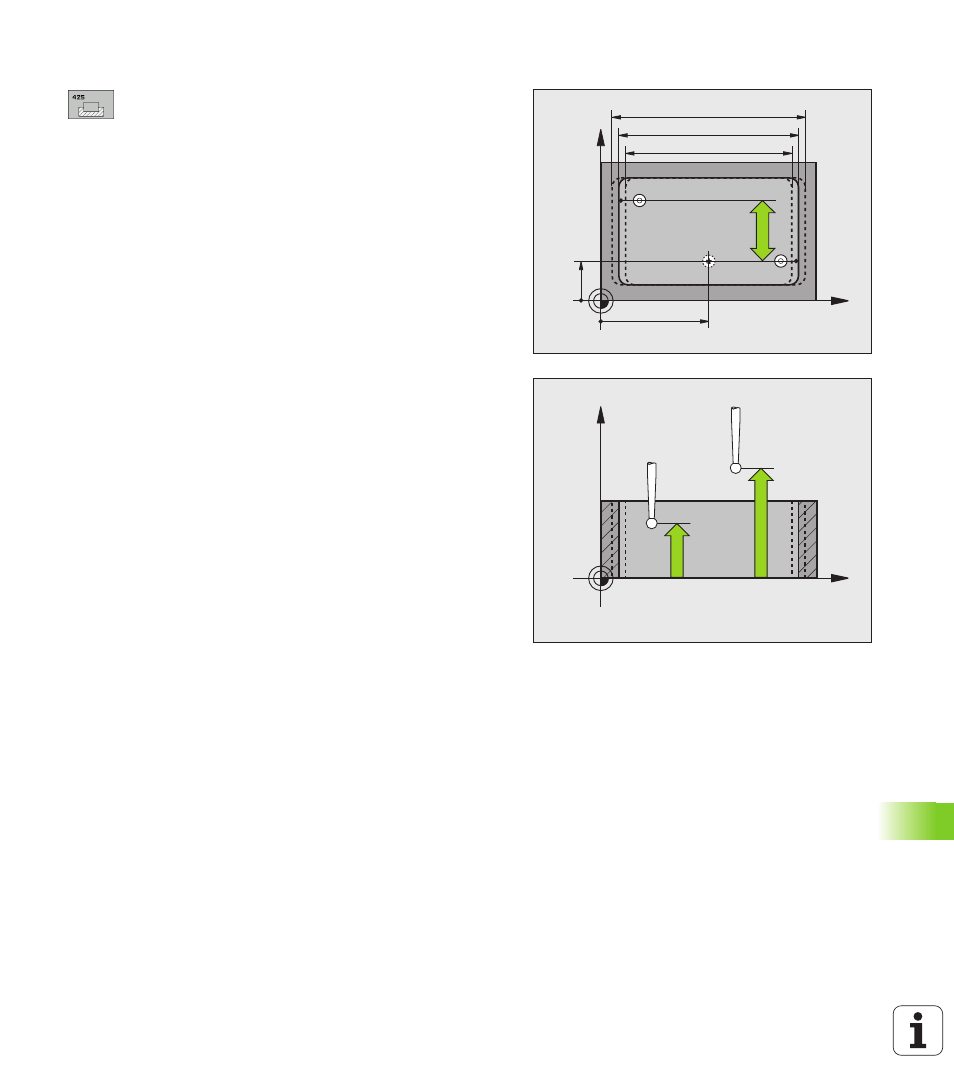

16.9 MESURE INTERIEUR RAINU
RE (cy
c
le 425, DIN/ISO: G425)
Paramètres du cycle
U Point initial 1er axe Q328 (en absolu): Point initial de
l'opération de palpage dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Point initial 2ème axe Q329 (en absolu): Point initial
de l'opération de palpage dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Décalage pour 2ème mesure Q310 (en incrémental):
Valeur pour le décalage du palpeur avant qu'il
effectue la 2ème mesure. Si vous introduisez 0, la
TNC ne décale pas le palpeur. Plage d'introduction
-99999,9999 à 99999,9999
U Axe de mesure Q272: Axe du plan d'usinage sur
lequel doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U Longueur nominale Q311: (en incrémental): Valeur
nominale de la longueur à mesurer. Plage
d'introduction 0 à 99999,9999
U Cote max. Q288: Longueur max. autorisée. Plage
d'introduction 0 à 99999,9999
U Cote min. Q289: Longueur min. autorisée. Plage
d'introduction 0 à 99999,9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
