HEIDENHAIN TNC 620 357
1
1
.5 Cor
rection d'outil tr
idimensionnelle (option de logiciel 2)
Formes d'outils autorisées
Vous définissez les formes d'outils autorisées (voir figure) dans le
tableau d'outils et avec les rayons d'outil R et R2 :
„ Rayon d'outil R : cote entre le centre de l'outil et le e corps de l'outil
„ Rayon d'outil 2 R2 : rayon d'arrondi entre le bout de l'outil et le corps
de l'outil
Le rapport de R et R2 détermine la forme de l'outil :
„ R2 = 0 : Fraise deux tailles
„ R2 = R : Fraise boule
„ 0 < R2 < R : Fraise torique
Ces données permettent également de déterminer les coordonnées
du point de référence P
T
de l’outil.

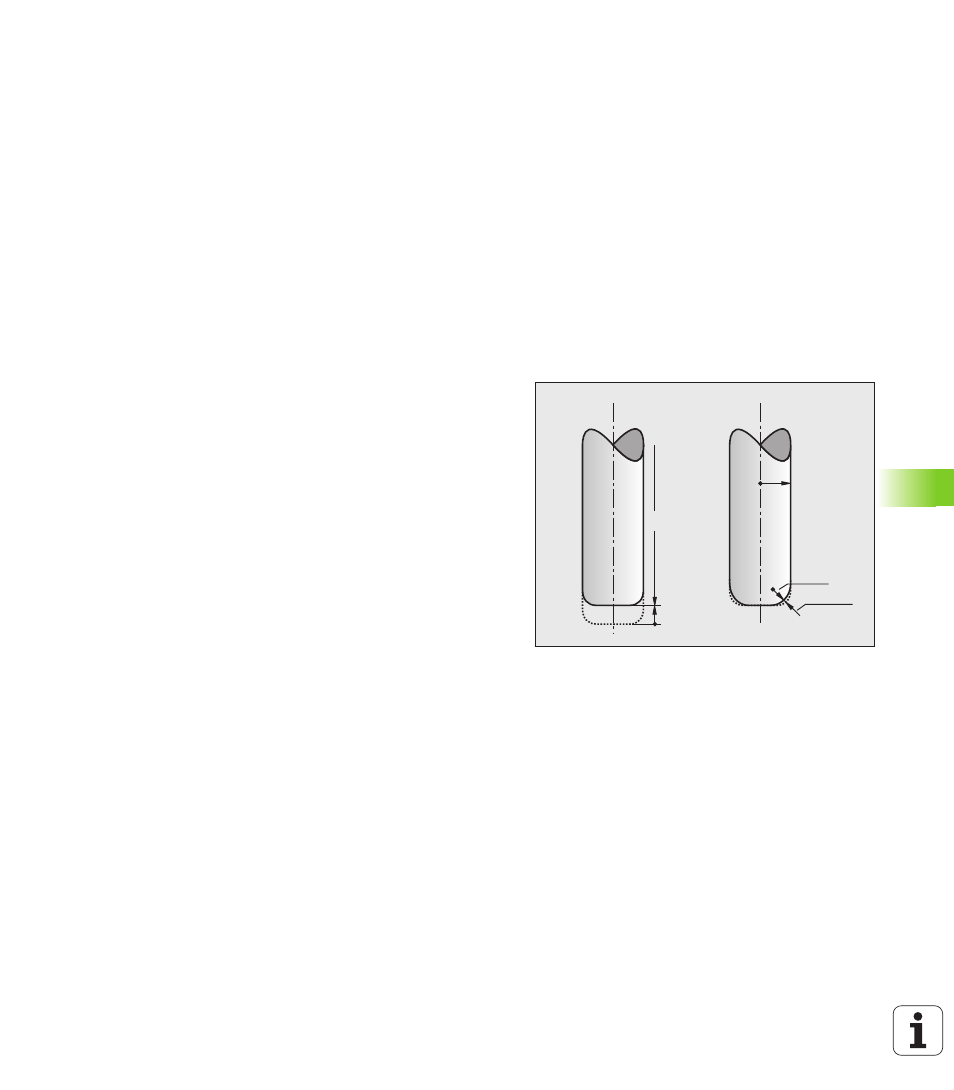

Utilisation d'autres outils : valeurs Delta
Si vous utilisez des outils de dimensions différentes de celles des
outils prévus à l'origine, introduisez la différence des longueurs et
rayons comme valeurs Delta dans le tableau d'outils ou dans l'appel
d'outil TOOL CALL :
„ Valeur Delta positive DL, DR, DR2 : les dimensions de l'outil sont
supérieures à celles de l'outil d'origine (surépaisseur)
„ Valeur Delta négative DL, DR, DR2 : les dimensions de l'outil sont
inférieures à celles de l'outil d'origine (surépaisseur négative)
La TNC corrige alors la position de l'outil de la somme des valeurs
Delta du tableau d'outil et de l'appel d'outil.
DL>0
L
R
DR2>0
R2
