HEIDENHAIN iTNC 530 515
12.3 F
raisag
e
incliné dans le plan incliné
12.3 Fraisage incliné dans le plan
incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles :
 Fraisage incliné par déplacement incrémental d'un axe rotatif
 Fraisage incliné au moyen de vecteurs normaux

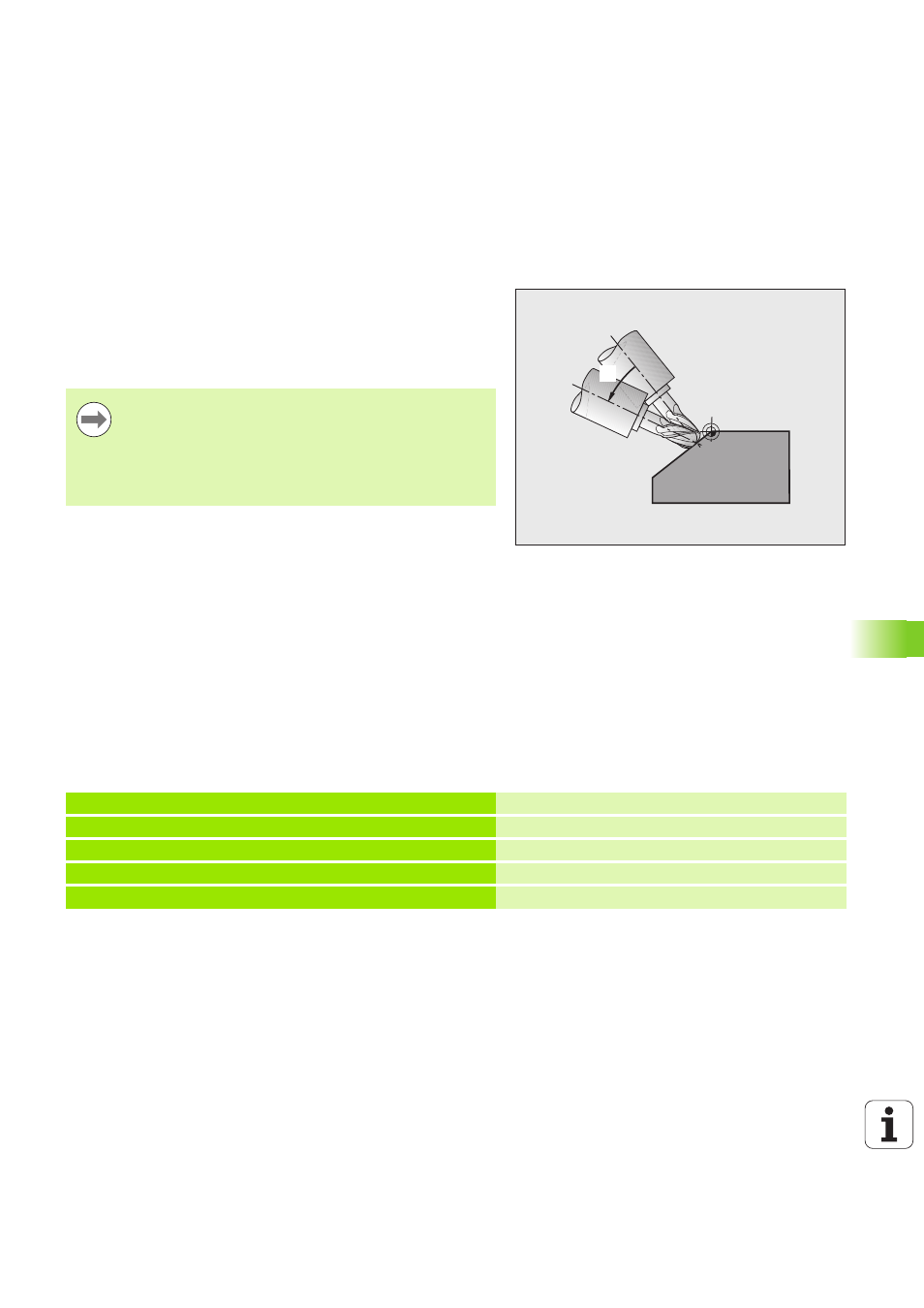

Fraisage incliné par déplacement incrémental
d'un axe rotatif
 Dégager l'outil
 Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
 Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
 Activer M128
Exemple de séquences CN :
IB
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
Sur les têtes/tables pivotantes à 45°, vous pouvez
également définir l'angle d'inclinaison comme angle dans
l'espace. Utilisez pour cela FONCTION TCPM (voir
„FONCTION TCPM (option logicielle 2)” à la page 517).
...
12 L Z+50 R0 FMAX Positionner à une hauteur de sécurité
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000 Définir la fonction PLANE et l'activer
14 L IB-17 F1000 M128 Régler l'angle d'inclinaison, activer la fonction M128
... Définir l'usinage dans le plan incliné
