HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming - Manuel (Page 265)

iTNC 530 HEIDENHAIN 265
1
0
.5 SURF
A
C
A
G
E (cy
c
le 232, DIN/ISO: G232)
Attention lors de la programmation!
Paramètres du cycle

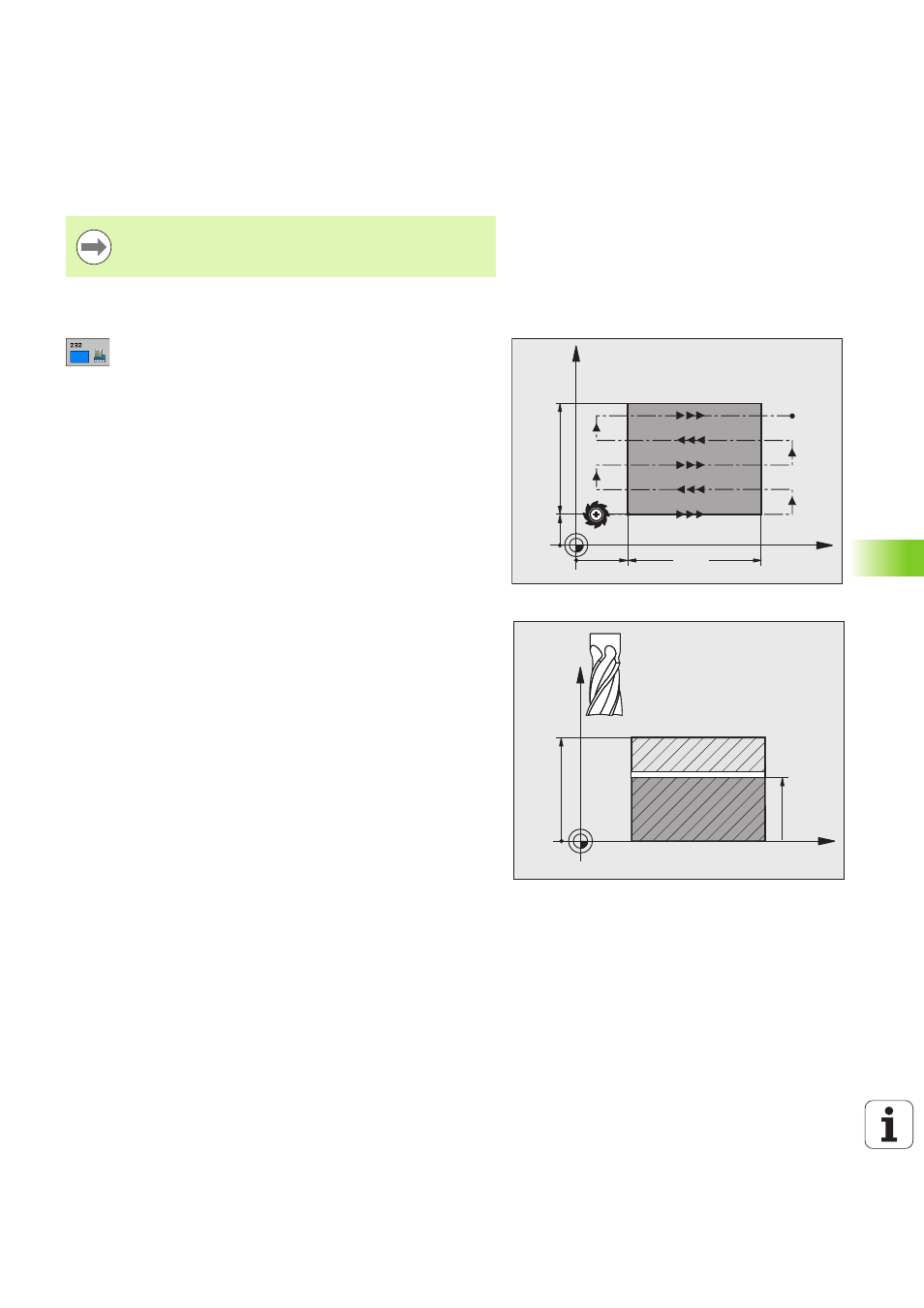

U Stratégie d'usinage (0/1/2) Q389: Définir la
manière dont la TNC doit usiner la surface:
0: Usinage en méandres, passe latérale, selon
l'avance de positionnement, à l'extérieur de la surface
à usiner
1: Usinage en méandres, passe latérale, selon
l'avance de fraisage, à l'intérieur de la surface à usiner
2: Usinage ligne à ligne, retrait et passe latérale selon
l'avance de positionnement
U Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d'introduction -
99999,9999 à 99999,9999
U Point initial 2ème axe Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Point initial 3ème axe Q227 (en absolu):
Coordonnée de la surface de la pièce à partir de
laquelle les passes sont calculées. Plage
d'introduction -99999,9999 à 99999,9999
U Point final 3ème axe Q386 (en absolu):
Coordonnée dans l'axe de broche à laquelle doit
être exécuté le surfaçage de la surface. Plage
d'introduction -99999,9999 à 99999,9999
U 1er côté Q218 (en incrémental): Longueur de la
surface à usiner dans l'axe principal du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première trajectoire de fraisage par
rapport au point initial du 1er axe. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème côté Q219 (en incrémental): Longueur de la
surface à usiner dans l'axe secondaire du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première passe transversale par
rapport au point initial du 2ème axe. Plage
d'introduction -99999,9999 à 99999,9999
Introduire le saut de bride Q204 de manière à éviter toute
collision avec la pièce ou les matériels de serrage.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
