3.3 Etalonnage automatique des
pièces
Sommaire
La TNC dispose de douze cycles destinés à l'étalonnage automatique
de pièces:

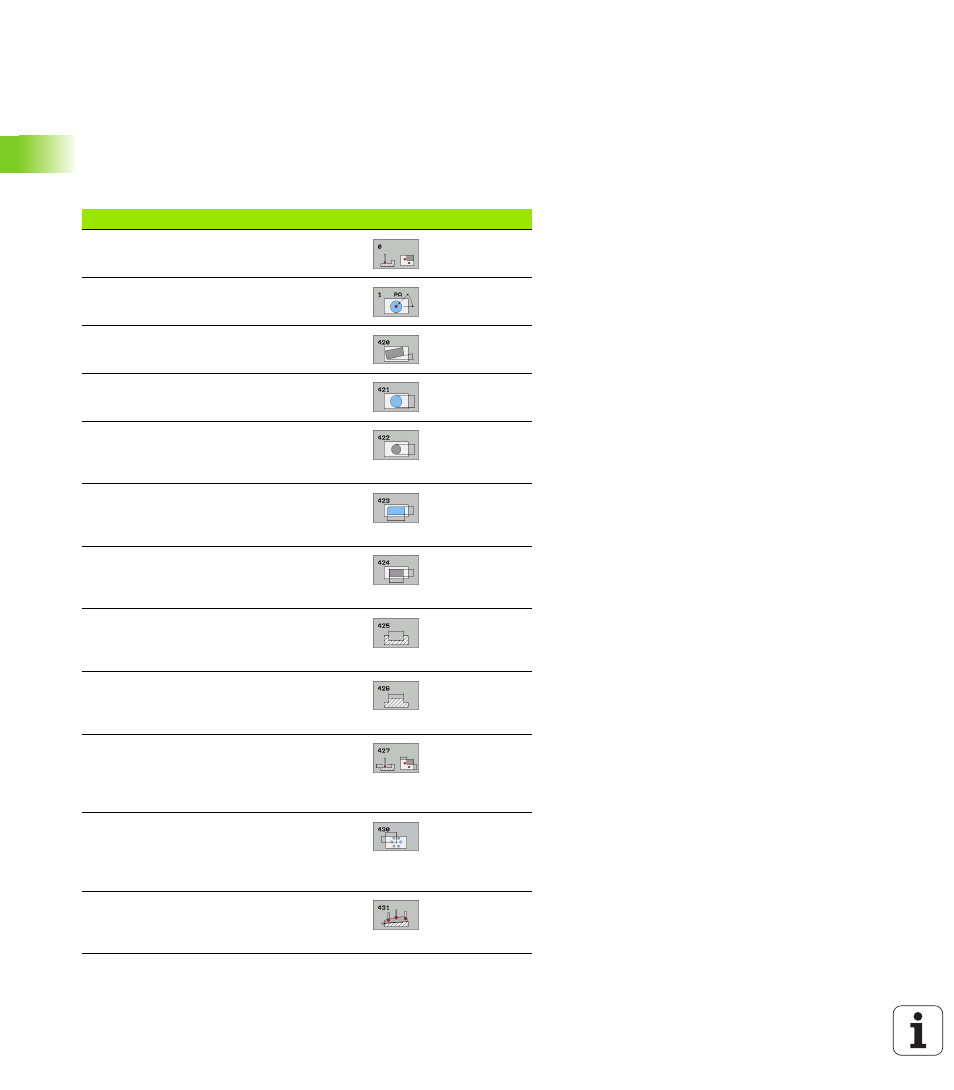

Cycle Softkey Page
0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe sélectionnable Page 101
1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle Page 102
420 MESURE ANGLE Mesure d'un angle
dans le plan d'usinage Page 103
421 MESURE TROU Mesure de la
position et du diamètre d'un trou Page 105
422 MESURE EXT. CERCLE Mesure de la
position et du diamètre d'un tenon
circulaire Page 108
423 MESURE INT. RECTANG. Mesure de
la position, longueur et largeur d'une
poche rectangulaire Page 111
424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire Page 114
425 MESURE INT. RAINURE
(2ème niveau de softkeys) Mesure
interne de la largeur d'une rainure Page 117
426 MESURE EXT. TRAVERSE (2ème
niveau de softkeys) Mesure externe
d'une traverse Page 119
427 MESURE COORDONNEE
(2ème niveau de softkeys) Mesure d'une
coordonnée au choix dans un axe au
choix Page 121
430 MESURE CERCLE TROUS
(2ème niveau de softkeys) Mesure de la
position et du diamètre d'un cercle de
trous Page 123
431 MESURE PLAN (2ème niveau de
softkeys) Mesure d'angle des axes A et B
d'un plan Page 126
