Affichage d'état 2.4
2
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
67

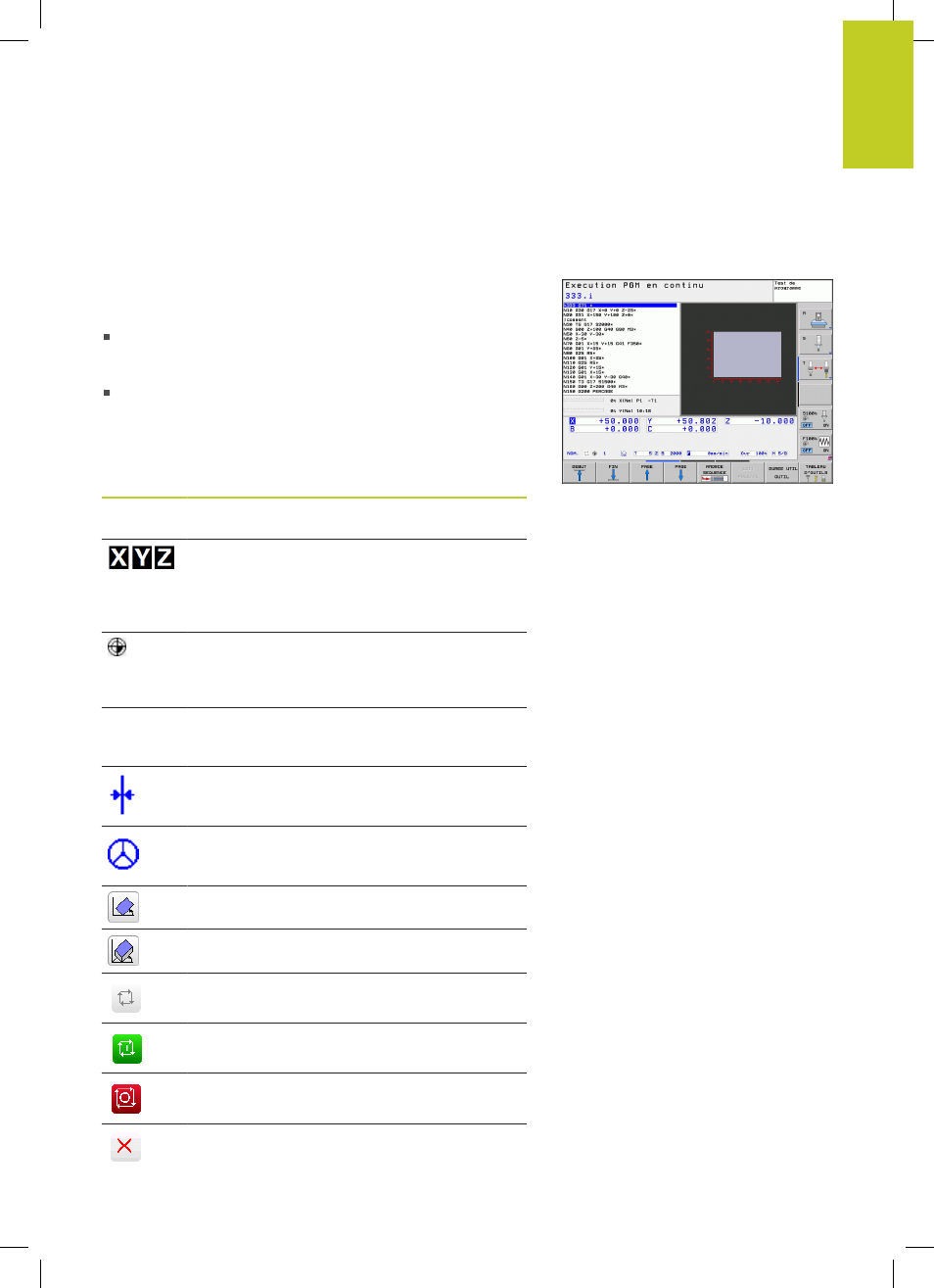

2.4 Affichage d'état
Affichage d'état général
L'affichage d'état général dans la partie basse de l'écran fournit
l'état actuel de la machine. Il apparaît automatiquement dans les
modes
Exécution pas à pas et Exécution en continu si le mode
graphique n'a pas été choisi exclusivement, ainsi que dans le
mode
Positionnement avec introduction manuelle.
Dans les modes Manuel et Manivelle électronique, l'affichage
d'état apparaît dans la grande fenêtre.
Informations de l'affichage d'état
Symbole Signification
EFF Affichage de positions : mode eff, nom ou chemin
restant
Axes machine ; la TNC affiche les axes auxiliaires
en caractères minuscules. L'ordre et le nombre
d'axes affichés sont définis par le constructeur
de votre machine. Consultez le manuel de votre
machine
Numéro du point d'origine courant du tableau
Preset. Si le point d'origine a été initialisé
manuellement, la TNC ajoute le texte
MAN
derrière le symbole
F S M L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés dans un plan d'usinage
incliné
Aucun programme n'est actif
Programme lancé
Programme arrêté
Programme est interrompu
