254 Programmation : Paramètres-Q
8.12 Ex
emples de pr
ogr
a
mmation
8.12 Exemples de programmation

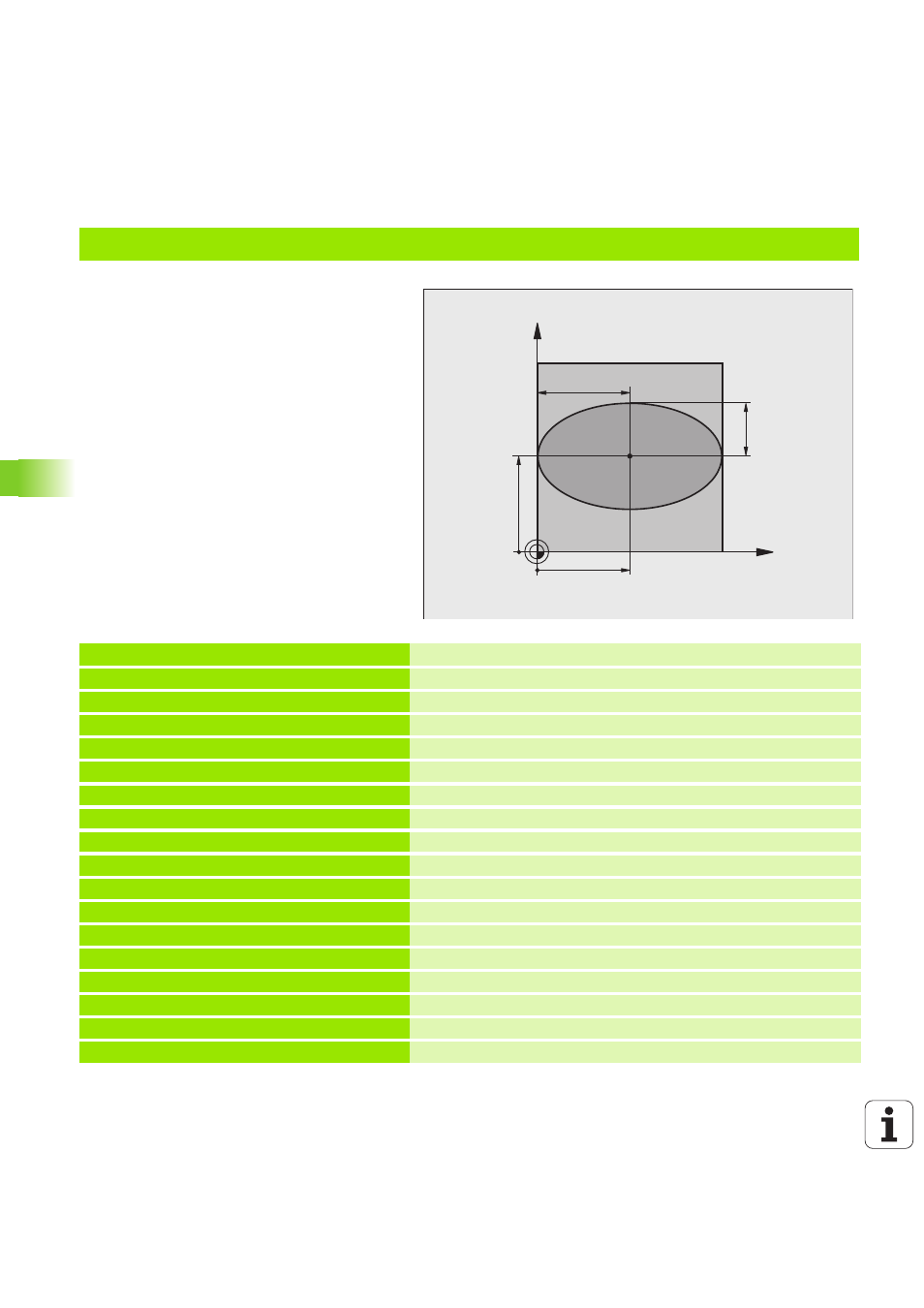

Exemple : Ellipse
Déroulement du programme
„ Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus de pas de calcul sont définis et
plus le contour sera lisse
„ Définissez le sens du fraisage avec l'angle initial
et l'angle final dans le plan :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
„ Le rayon d’outil n’est pas pris en compte
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 * Centre de l’axe X
N20 D00 Q2 P01 +50 * Centre de l’axe Y
N30 D00 Q3 P01 +50 * Demi-axe X
N40 D00 Q4 P01 +30 * Demi-axe Y
N50 D00 Q5 P01 +0 * Angle initial dans le plan
N60 D00 Q6 P01 +360 * Angle final dans le plan
N70 D00 Q7 P01 +40 * Nombre de pas de calcul
N80 D00 Q8 P01 +30 * Position angulaire de l'ellipse
N90 D00 Q9 P01 +5 * Profondeur de fraisage
N100 D00 Q10 P01 +100 * Avance de plongée
N110 D00 Q11 P01 +350 * Avance de fraisage
N120 D00 Q12 P01 +2 * Distance d’approche pour le prépositionnement
N130 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Appel de l'outil
N160 G00 G40 G90 Z+250 * Dégager l'outil
N170 L10,0 * Appeler l’usinage
X
Y
50
50
30
50
