HEIDENHAIN TNC 320 397
14.1 Gr
aphiques (Option logiciels A
d
v
anced gr
afic f
eat
ur
es)

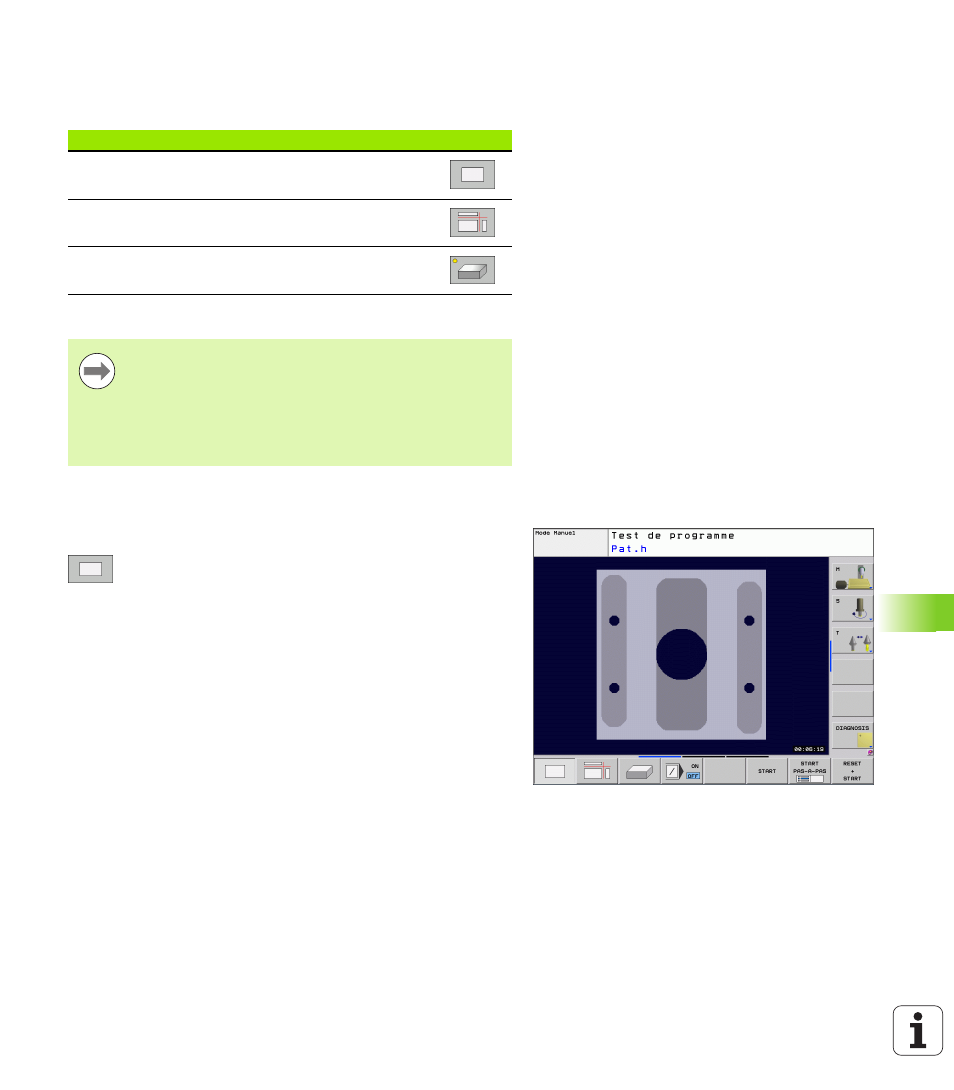

Vue d'ensemble : vues
Dans les modes de fonctionnement de déroulement du programme et
en mode Test de programme, la TNC affiche les softkeys suivantes:
Restriction en cours d'exécution du programme
Vue de dessus
La simulation graphique dans cette vue est la plus rapide.
U Sélectionner la vue de dessus à l'aide de la softkey
U Règle pour la représentation graphique des niveaux de
profondeur : plus le niveau est profond, plus le
graphisme est foncé
Vue Softkey
Vue de dessus
Représentation dans 3 plans
Représentation 3D
L'usinage ne peut pas être représenté simultanément de
manière graphique si le calculateur de la TNC est saturé
avec des opérations d'usinage complexes ou des
usinages de grandes surfaces. Exemple : usinage ligne à
ligne de toute la pièce brute avec un gros outil. La TNC
n'affiche plus le graphisme et délivre le texte ERROR dans
la fenêtre graphique. L'usinage se poursuit néanmoins.
