Fonctions de contournage

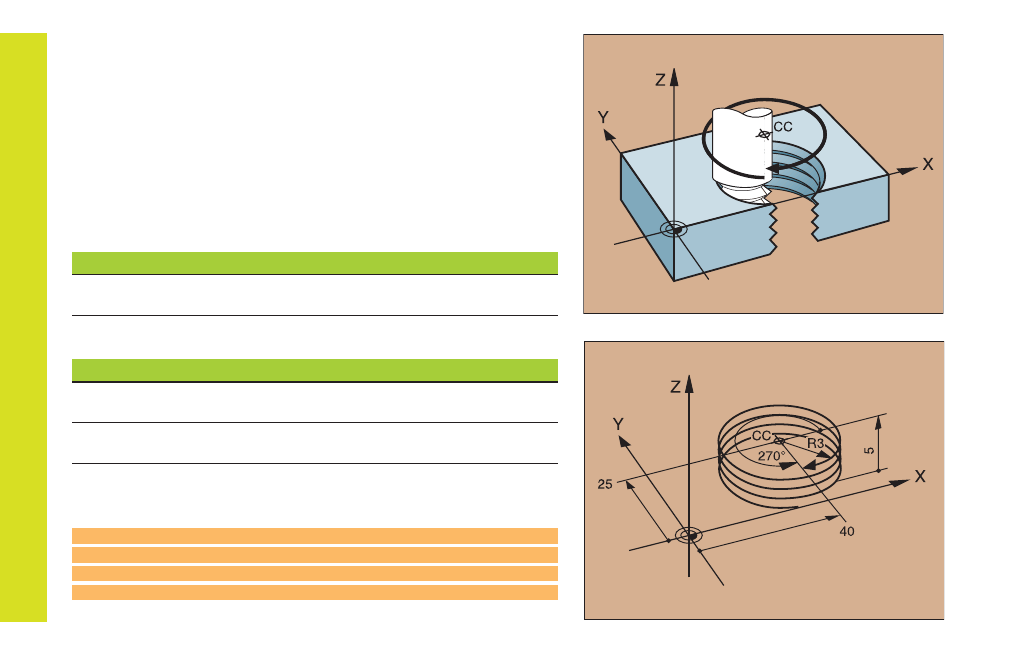

Hélice (en coordonnées polaires uniquement)
Calculs (Fraisage du bas vers le haut)
Nombre de passes: n
= Passes + dépassement de course en
début et en fin de rotation
Hauteur totale: h = Pas de vis P x nombre de passes n
Angle polaire incr.: IPA = Nombre de passes n x 360°
Angle initial: PA = Angle en début de rotation + angle de
dépassement de course
Coord. de départ: Z = Pas de vis P x (passes + dépassement de
course en début de rotation)
Forme de la trajectoire hélicoïdale
T a r a u d a g e Sens d’usinage Sens rot. Correction rayon
vers la droite Z+ DR+ RL
vers la gauche Z+ DR– RR
vers la droite Z– DR– RR
vers la gauche Z– DR+ RL
F i l e t a g e
vers la droite Z+ DR+ RR
vers la gauche Z+ DR– RL
vers la droite Z– DR– RL
vers la gauche Z– DR+ RR
Filet M6 x 1mm avec 5 passes :
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA-1800 IZ+5 DR- RL F50
