HEIDENHAIN MANUALplus 620 407
5.8 Eléments de cont
our sur le cont
our de t
our
nag
e

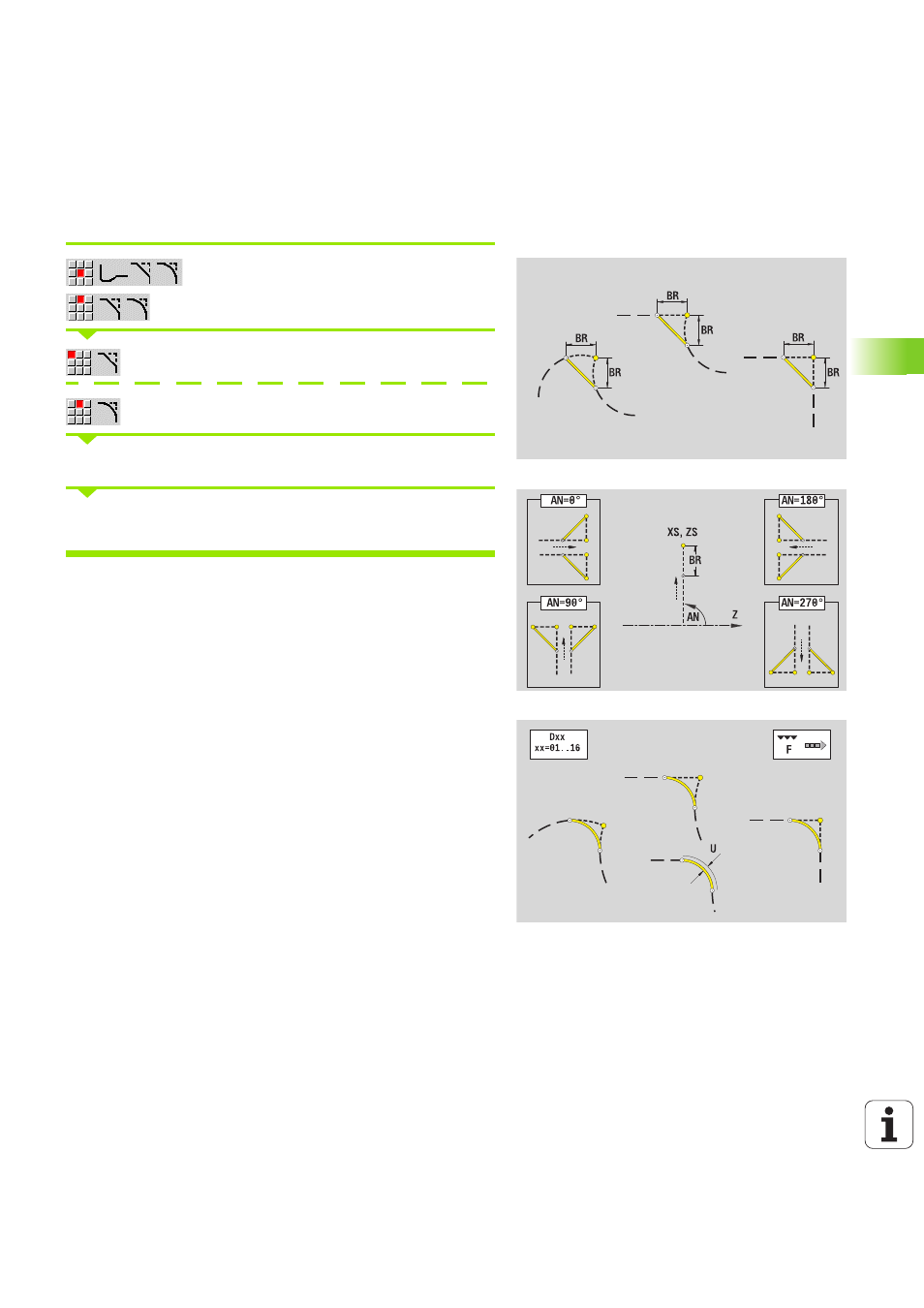

Eléments de forme d'un contour de tournage
Chanfrein/arrondi
Sélectionner les éléments de forme.
Sélectionner le chanfrein.
Sélectionner l'arrondi
Entrer la largeur du chanfrein BR ou le rayon de l'arrondi BR.
Chanfrein/arrondi comme premier élément: entrer la position
élément AN
.
Les chanfreins/arrondis sont définis au niveau des coins de contour.
Un "coin de contour" correspond au point d'intersection entre un
élément d'approche et un élément de sortie. Le chanfrein/l'arrondi ne
peut être calculé que si l'élément de contour suivant est défini.
ICP intègre le chanfrein/l'arrondi en tant qu'élément de base G1, G2
ou G3 dans smart.Turn.
Le contour commence par un chanfrein/arrondi : Indiquez la
position du "coin envisagé" comme point de départ. Vous choisissez
ensuite l'élément de forme "chanfrein" ou "arrondi". Comme
„l'élément d'entrée“ manque , vous définissez la position unique du
chanfrein/arrondi avec position élément AN.
Exemple de chanfrein extérieur en début de contour : avec la
position de l'élément AN=90°“, l'élément de référence envisagé en
entrée est un élément transversal dans le sens +X (voir figure).
ICP convertit un chanfrein/arrondi en début de contour en un élément
linéaire ou circulaire.
Paramètre
BR
Largeur de chanfrein/rayon d'arrondi
AN Position élément
U, F, D, FP : voir Attributs d'usinagepage 377
