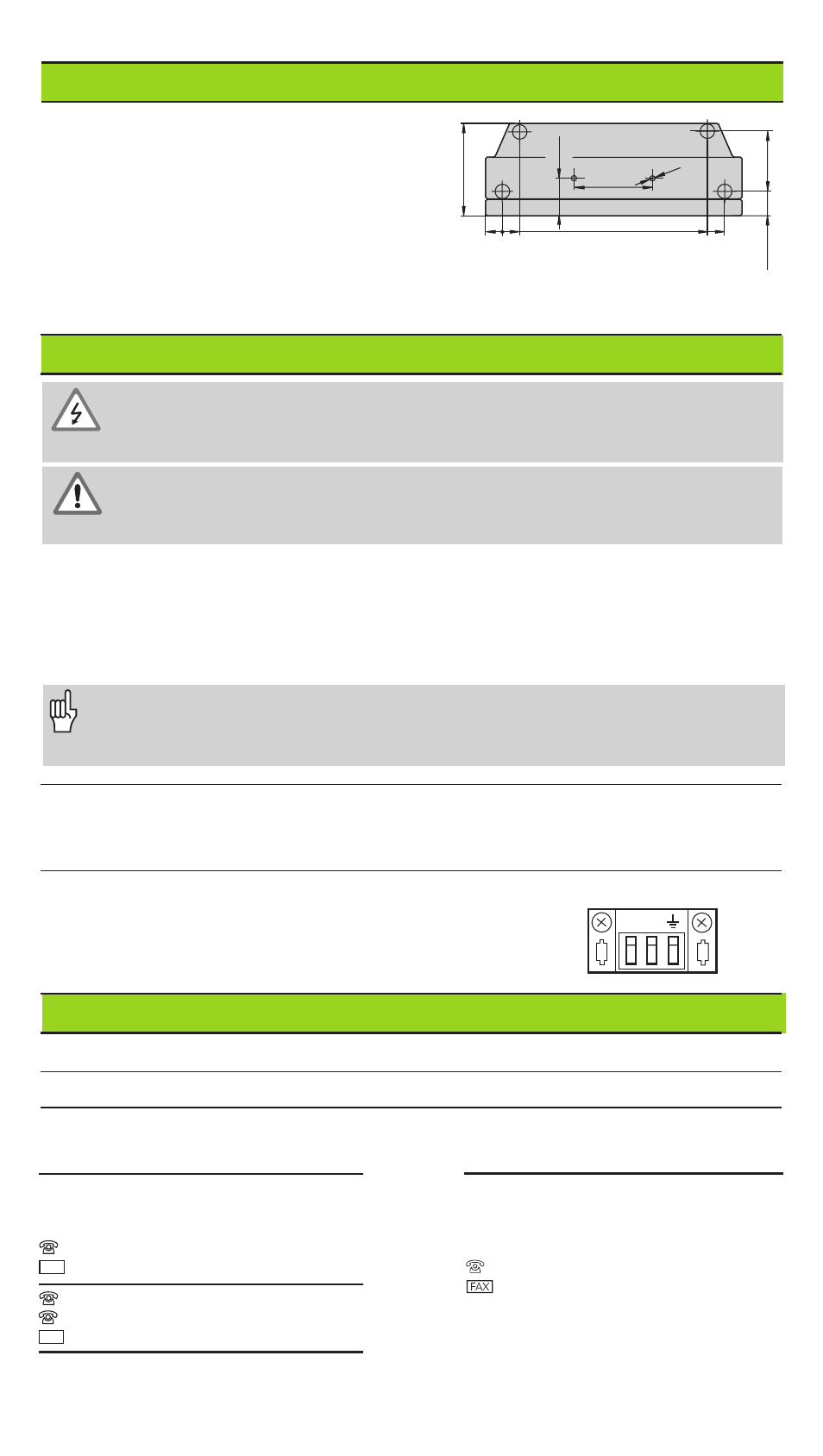

ND 520/ND 560: Pose et fixation
Vous pouvez fixer la visualisation à plat ou
sur un pied orientable de HEIDENHAIN
(Id.-Nr. 281 619 01) au moyen de vis M4
(cf. figure ci-contre).
56
±
0.2
2.204
±
.008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
±
0.2
1
±
.008"
209
±
0.2
8.228
±
.008"
230
±
0.2
9.055
±
.008"
92
3.622"
M4
43.3
1.704"
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
288 391 33 · SW 246 180 05 · 3 · 10/97 · H · Printed in Germany · Sous réserve de modifications
Tension d'alimentation et raccordement secteur
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation ND 520: 9 W, ND 560 et NDP 560: 12 W,
Fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Raccordement secteur sur ND 520 et ND 560
Sur leur face arrière, les visualisations de cotes ND 520 et ND 560 sont équipées
d'une prise destinée au raccordement d'un câble avec prise secteur.
Raccordement secteur sur NDP 560
Sur sa face arrière, le NDP 560 est équipé d'une
barrette (X 51) destinée au raccordement secteur
Conditions d'environnement
Plage température
Travail 0°C à + 45°C; stockage – 30°C à + 70°C
Humidité
Moyenne annuelle: F
rel
<75 %; humidité max.: F
rel, max
<90 %
Masse
2,5 kg
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
X 51
N
L1
